聯邦德國UR-416輪式裝甲人員輸送車

聯邦德國UR-416輪式裝甲人員輸送車

聯邦德國UR-416(4×4)裝甲人員輸送車是蒂森機械製造廠投資研製的,1965年完成第一輛樣車,1969年投產。目前已生產1000多輛,除在聯邦德國裝備外,大部分出口到南美、非洲等國家,主要用於各國的警察部隊。

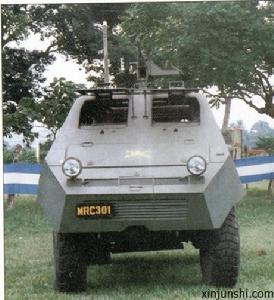

聯邦德國UR-416輪式裝甲人員輸送車聯邦德國UR-416輪式裝甲人員輸送車
國別 聯邦德國
名稱 UR-416輪式裝甲人員輸送車
UR-416WheeledArmouredPersonnelCarrier
研製單位蒂森機械製造廠
ThyssenMachinenbau,DE
生產單位 蒂森機械製造廠
ThyssenMachinenbau,DE
現狀 生產
裝備情況 聯邦德國厄瓜多薩爾瓦多衣索比亞希臘肯亞摩洛哥荷蘭奈及利亞秘魯卡達沙烏地阿拉伯西班牙多哥土耳其委內瑞拉辛巴威

概述

該車特點是通過性好、速度快、壽命長、噪聲低。它是利用戴姆勒-賓士(Daimler-Benz)公司的越野汽車底盤加裝裝甲車體而成,大部分零部件與越野汽車通用,故底盤結構簡單,易於改成多種用途的車輛。

結構特點

車體為全焊接鋼板結構,能防輕武器、炮彈破片和殺傷地雷。乘員2人,可載8名步兵。動力裝置前置,其後是車長的駕駛員座位。駕駛員位於左側,車長在右側,他們前方裝有帶刮水器的擋風玻璃。必要時擋風玻璃可用上部鉸接的裝甲蓋板防護,這時他們可用前部頂裝的潛望鏡觀察。車前裝有前燈和紅外駕駛燈
車體兩側和後部各開1個出入門。側門的下部可放下來當階梯使用,上部可摺疊到側面。後門類似於側門,但比它

聯邦德國UR-416輪式裝甲人員輸送車聯邦德國UR-416輪式裝甲人員輸送車
寬,上部還裝有1個備用車輪。動力為戴姆勒-賓士公司的OM352型6缸水冷柴油機。柴油機的徑為97mm,行程128mm,總排量為5.675L,壓縮比為17,當2600r/min時平均有效壓力為o.628MPa(6.4kgf/cm2)。傳動裝置為8個前進檔和2個倒檔的機械式變速箱。錐形齒輪傳動比為3.14,側傳動裝置的傳動比為2.07。前、後橋均裝差速器,離合器為單片、乾式。採用液壓助力式轉向操縱裝置。4個車輪的內蹄式制動器是氣液操縱,停車制動是通過機械操縱機構制動後輪。
懸掛裝置是帶有附加彈簧的螺旋彈簧,前後車輪均裝有筒式液壓減振器。車輪輪圈外緣包有金屬板,一旦輪胎損壞,仍能依靠該金屬板行駛。
載員艙可載8名步兵,每側有3名面朝外、1名面朝後坐在摺疊椅上。車體兩側分別開有5個帶護板的射孔,步兵可在車內用輕武器射擊。車內裝兩個風扇及照明設備。車體是用4個萬向接頭和2個主插座固定於底盤上,更換車體時只需要擰松4個萬向接頭,使用3個起重器,在幾分種內部能支起車體。一般情況下,起重器隨車攜帶
車頂上有1個圓形艙口,並安裝1個帶有護板、能360°旋轉的7.62mm機槍架,機槍俯仰範圍為-10°~+75°。車頂後方還有1個向前 打開的艙蓋,艙蓋上還開1個射孔。當艙蓋垂直住後步兵可使用射孔進行射擊。
任選設備包括空調系統滅火設備加溫器夜視儀器泄氣保用輪胎炮塔或車體兩側安裝煙幕彈發射器以及後置絞盤,絞盤拉力為49kN,鋼繩長40m,直徑12mm。

型號演變和變型車

1.指揮、通訊車
車內設有繪圖桌、工作椅、無線電台和其他設備。
2.偵察車
該車安裝TF2015炮塔或TUR1炮塔,前者有20mmRh202機關炮1門,炮塔手動360°旋轉,火炮俯仰範圍-6°~+60°;後者有雙管7.62mm機槍,炮塔手動360°旋轉,機槍俯仰範圍-8°~+55°。
3.反坦克殲擊車
該車裝1門博福斯(Bofors)公司的PV1110式90mm無坐力炮,也可裝陶式反坦克飛彈或瑪姆巴(Mamba)反坦克飛彈。
4.國內完全車
該車安裝清理障礙的鏟刀,鏟刀底部用硬質刀片,上部由柵格式管架組成,這樣便於車長駕駛員向前觀察。鏟刀可液壓操縱,亦可拆下放在車體後部。
該公司還為國內安全車研製兩種專用炮塔。一種有8個觀察鏡,在前部觀察鏡下面開有射孔,步槍射擊時俯仰範圍為-5°~+25°,左右可旋轉15°;步槍在上面射孔射擊時仰角65°,左右可旋轉15°。
5.救護車
該車設有8個傷員的座位或兩副擔架加4個傷員的座位
6.修理車
車內裝有工作檯,有1套工具,車前有A形架,豎起A形架,可以更換髮動機和其他部件。
最近,聯邦德國又對UR-416車進行改進,改進項目包括增大前窗和側窗,以改善乘員觀察能力,車長和駕駛員窗採用底部鉸接的裝甲蓋板防護,側窗用旋轉蓋板防護;為便於步兵迅速上、下車,後門加大;車內安裝空高設備等。改進後的車輛定名為UR-416M。

UR-416裝甲車族

聯邦德國UR-416輪式裝甲人員輸送車聯邦德國UR-416輪式裝甲人員輸送車

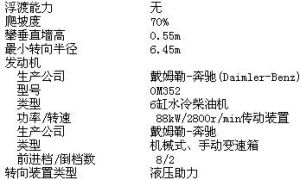

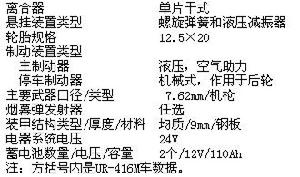

性能數據

聯邦德國UR-416輪式裝甲人員輸送車聯邦德國UR-416輪式裝甲人員輸送車
聯邦德國UR-416輪式裝甲人員輸送車聯邦德國UR-416輪式裝甲人員輸送車

參考文獻

http://www.wpeu.net/article/Article.asp?ArticleId=611#
