簡介

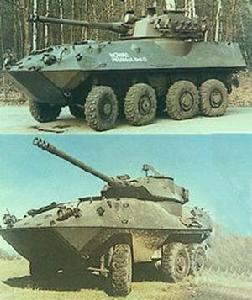

瑞士皮蘭哈輪式裝甲人員輸送車系列名稱 皮蘭哈輪式裝甲人員輸送車系列
Piranha Wheeled Armoured Personnel Carrier Series
研製單位 莫瓦格公司
MOWAG Motorwagenfabrik AG,CH
生產單位 莫瓦格公司
MOWAG Motorwagenfabrik AG,CH
現狀 生產
裝備情況 瑞士、加拿大(6×6)、智利(6×6)、加納(4×4、6×6、和8×8)、黎巴嫩(4×4)、奈及利亞(6×6)、獅子山、美國海軍陸戰隊(8×8)、中國台灣省
概述
70年代初，瑞士莫瓦格公司投資研製皮蘭哈輪式裝甲車系列，包括(4×4)、(6×6)和(8×8)的3種基本車型。1972年，公司完成第一輛樣車，1976年完成第一批生產型車。1977年2月，加拿大通用汽車公司柴油機分部(Diesel Division of General Motors Canada)同莫瓦格公司簽訂契約，特許生產皮蘭哈(6×6)車型491輛。為滿足美國海軍陸戰隊關於輕型裝甲車輛的要求，加拿大還發展了皮蘭哈(8×8)車型。目前，生產皮蘭哈(6×6)車的國家還有智利卡登工業(Cardoen Industries)公司。到1981年底，有7個國家訂購了瑞士皮蘭哈車約900輛，其中多數為(4×4)和(6×6)車型。
皮蘭哈輪式裝甲車系列的許多部件，如車輪、懸掛裝置、轉向機構、水上推進器、車體前部和後部裝甲板、艙蓋、車門等均可互換，這樣既可降低造價、又使後勤供應簡化。該系列車可安裝多種武器，可作各種用途，如裝甲人員輸送車、指揮通信車、迫擊炮車、反坦克飛彈發射車、火力支援車、物資運輸車、人員救護車和國內安全車等。
結構特點
該系列車車體均為裝甲板全焊接結構，能防輕武器和彈片。駕駛員位於車前左側並有1個向後打開的單扇艙蓋。艙蓋前有3個潛望鏡，中間那個可換成夜視潛望鏡。發動機位於駕駛員右側、進、出氣百葉窗位於車頂，排氣管在車體右側。
主要武器一般裝在車體中央，載員艙在後部，步兵可通過車後兩個外打開的大門上下車。車體每側開有兩個莫瓦格公司的球形座射孔，射孔上方裝有觀察鏡，使乘員能在全裝甲防護和三防條件下戰鬥。載員艙頂部有兩扇艙蓋。每扇車門還有1個球形座射孔和觀察鏡。
該系列車採用獨立懸掛裝置，前軸裝螺鏇彈簧，後軸裝扭桿。全新中國 輪都裝液壓減振器，使負重輪最大行程可達320mm(6×6車型前軸裝螺鏇彈簧、後兩軸裝扭桿；8×8車型前兩軸前螺鏇彈簧、後兩軸裝扭桿)。各車均裝有自動閉鎖差速器和泄氣保用輪胎，使車輛具有良好的越野性能。
該系列車能水陸行駛，水上靠車後兩個噴水推進器推進。制式設備包括三防裝置、空調系統，任選設備有紅外主、被動夜視裝置。
型號演變和變型車
1.皮蘭哈(4×4)裝甲車
該車可安裝多種武器，例如1挺或2挺7.62mm遙控機槍，炮塔外裝M2 HB12.7mm機槍或厄利空(Oerlikon)20mmGAD-AOA炮塔等。
2.皮蘭哈(6×6)裝甲車
該車可安裝多種武器，例如12.7mm機槍塔、厄利空(Orlikon)20mmGAD-AOA炮塔、25mmGBD炮塔、30mm炮塔、90mm火炮炮塔以及車後裝81mm迫擊炮等。
其他變型車還有安裝RASIT戰場監視雷達和7.62mm遙控機槍的雷達車，雷達還可收回車內。
3.皮蘭哈(6×6)反坦克飛彈發射車
該車系在(6×6)車上安裝了陶式飛彈發射架。1986年瑞士陸軍用5000萬瑞士法朗採購皮蘭哈6×6反坦克飛彈發射車，以代替現裝備M40式106mm無坐力炮。目前，瑞士每個步兵團設1個坦克殲擊連，每坦克殲擊連有3個排，每佰裝備該車3輛。
4.皮蘭哈(8×8)裝甲車
該車能裝(6×6)車上的各種武器，還可以安裝雙管20mm或30mm高炮，裝有兩排15個81mm火箭發射管，牽引120mm迫擊炮等。為滿足美國機動防護武器系統(MPWS)要求，1980年末在美國展出了安裝AAI公司設計的75mm阿雷斯(ARES)火炮塔的皮蘭哈(8×8)車。
5.皮蘭哈(8×8)反坦克飛彈發射車
該車系在皮蘭哈(8×8)車上安裝了歐洲飛彈(Euromissile)公司麥菲斯托(Mephisto)炮塔。發射架上安裝霍特飛彈4枚，車內貯存8枚。戰鬥全重12.6t，車長6.4m，車寬2.5m，車高(至升起的瞄準鏡)2.8m。
6.皮蘭哈AFV-90火力支援車
皮蘭哈AFV-90(8×8)車底盤上安裝梅卡(Mecar)90mm火炮和1挺7.62mm並列機槍並於1985年末在瑞士公開展出。火炮發射尾翼穩定脫殼穿甲彈、破甲彈、榴彈及煙幕彈等。炮塔內貯存待發彈10發，車體內貯存34發。該炮可以安裝兩種火控系統，一種是德克薩斯儀器(Texas Instruments)公司的輕型模件熱瞄準鏡(LWMS)，另一種是比利時光學精密儀器公司(OIP)LRS-5像增強器其他改進項目包括增大燃料箱，使車輛行程達1000km，安裝拉力為78.4kN的絞盤。任選設備有利爾·西格勒(Lear Siegler)公司地面導航裝置。戰鬥全重13t，車長(炮向前)6.79m，車寬2.5m，車高2.7m。
皮蘭哈裝甲車族
皮蘭哈(4×4)車 ----裝20mm、25mm、30mm或90mm火炮的車輛
----81mm自行迫擊炮
皮蘭哈(6×6)車 ---------RASIT戰場監視雷達車
----陶式反坦克飛彈發射車
----救護車、運貨車、國內安全車
皮蘭哈(8×8)車 --------20mm、30mm、75mm或81mm火箭發射車
----霍特飛彈發射車
----120mm迫擊炮牽引車
----90mm火炮車
性能數據
型號皮蘭哈4×4皮蘭哈6×6 皮蘭哈8×8
乘員(最多) 10人 14人15人
戰鬥全重7800kg10500kg 12300kg
(根據用途)
淨重6700kg8000kg 8800kg
單位功率20.37kW/t 21.03kW/t 17.94kW/t
(柴油機)
車長5.320m5.970m 6.365m
車寬2.500m2.500m 2.500m
車高(不帶武器) 1.850m1.850m 1.850m
車底距地高 0.500m0.500m 0.500m
輪距
前輪 2.180m2.180m 2.180m
後輪 2.200m2.200m 2.200m
軸距2.420m2.040+1.040(m)1.100+1.135+1.040(m)
接近角 40° 40°40°
離去角 45° 45°45°
最大速度
公路 100km/h 100km/h 100km/h
水上 9.5km/h 10.5km/h10.5km/h
燃料儲備200L 200L300L
公路最大行程700km600km780km
浮渡能力有有 有
爬坡度 70%70%70%
側傾坡度35%35%35%
攀垂直牆高 0.5m 0.5m0.5m
發動機
生產公司 底特律柴油機公司 底特律柴油機公司底特律柴油機
(Detroit Diesel)公司
型號 6V-53 6V-53T6V-53T
類型 水冷柴油機水冷渦輪增壓柴油機 水冷渦輪增壓柴油機
功率/轉速 159kW/2800r/min 221kW/2800r/min 221kW/2800r/min
傳動裝置
生產公司 阿里遜(Allison) 阿里遜(Allison)阿里遜(Allison)
型號 MT-653MT-653 MT-653
類型 自動傳動 自動傳動自動傳動
前進檔/倒檔數 5/1 5/1 5/1
懸掛裝置類型獨立式獨立式 獨立式
輪胎規格11×1611×16 11×16
主制動器類型空氣液壓，雙管路 空氣液壓，雙管路空氣液壓，雙管路
電氣系統電壓24V24V24V
