蘇聯БТР-40輪式裝甲人員輸送車是蘇聯採用ГАЗ-63卡車底盤改裝的輪式裝甲人員輸送車,1947年研製,1950年裝備,也可作為指揮車和偵察車使用。50年代末,蘇軍中的該車已被БРДМ-1(4×4)偵察車取代,但它仍廣泛用於世界各地。

基本信息

國別 蘇聯
名稱 БТР-40輪式裝甲人員輸送車
БТР-40 Колёсный Бронетранспортёр
研製單位 蘇聯
生產單位 蘇聯
現狀 完成生產
裝備情況 阿富汗、阿爾巴尼亞、保加利亞、蒲隆地、古巴、埃及、衣索比亞、民主德國、赤道幾內亞、幾內亞、幾內亞(比紹)、印尼、伊朗、以色列、高棉、朝鮮民主主義人民共和國、寮國、莫三比克、尼加拉瓜、索馬里、敘利亞、坦尚尼亞、烏干達、越南、阿拉伯葉門共和國、葉門民主人民共和國、南斯拉夫和薩伊

簡介

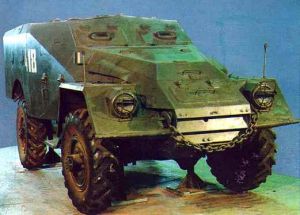

蘇聯БТР-40輪式裝甲人員輸送車蘇聯БТР-40輪式裝甲人員輸送車

蘇聯БТР-40輪式裝甲人員輸送車總體布置與БТР-70相似。駕駛艙位於前部,駕駛員在左、車長右右,並裝有供晝夜觀察和駕駛的儀器(車長夜視距離為360~400m,駕駛員夜視距離可達60m)、面板、操縱裝置、電台及車內通過話器等。車長位置的前甲板上有一球形射孔。車長和駕駛員的後面各有面各有1個步兵座位。車長的右前傾斜甲板上還有1個供步兵用的射孔。炮塔位於第二軸上方的車體中央位置。載員艙在炮塔之後,6名步兵背靠背坐在當中的長椅上。車體兩側各有3個射孔。載員艙頂部有2個方形艙蓋,蓋上各有1個用於對空射擊的圓形孔,在車體兩側的第二、第三軸之間開有大門,而不是БТР-70車上的小門。該門上部朝前打開,下部可向下摺疊形成台階,便於步兵上下車輛。車後為動力艙。

結構特點

蘇聯БТР-40輪式裝甲人員輸送車車體由鋼板焊接,動力艙在前,駕駛艙居中,載員艙在後。駕駛員位於左側,車長在右側,兩人前面都有擋風玻璃。車長、駕駛員各有1側門,門的上方有1觀察縫隙。後載員艙為敞開結構,8名坐在車後的步兵可通過車後雙開門上下車。車體左側安裝備用車輪。早期的車體不開射孔,後期生產的車輛每側有3個射孔,每個後門各1個射孔。 蘇聯БТР-40輪式裝甲人員輸送車無三防裝置和夜視設備,不能水上行駛。駕駛艙頂和車體兩側各裝1機槍架。前機槍架為СГМБ式7.62mm,機槍俯仰範圍為-6°~+23.5°,可左右旋轉45°。蘇聯БТР-40輪式裝甲人員輸送車 未裝中央輪胎充放氣系統。某些車輛安置前置絞盤,絞盤拉力為44.1kN。

單人炮塔上安裝1挺14.5mmКПВТ重機槍和7.62mmПКТ並列機槍。機槍俯仰範圍由БТР-70的-5°~+30°增大到-5°~+60°。炮塔內裝晝間瞄準鏡1個,觀察鏡2個。對付地面目標時,КПВТ重機槍的射程可達1000m。КПВТ和ПКТ機槍射速分別為500~600發/min和700~800發/min,彈藥基數分別為500發和2000發。車上還裝有防空飛彈發射架、8支自動步槍、反坦克火箭筒、Ф1式手榴彈和信號彈。炮塔的後部外側安裝6個煙幕彈發射器
車體後上部作了少量改動,以便安裝1台4衝程8V水冷柴油機,功率為191kW(260馬力)。傳動系統也隨發動機的變更而比БТР-70車大為簡化。發動機扭矩通過離合器傳遞到5檔定軸式變速箱,其中二、三、四、五檔均裝有同步器。扭矩再從變速箱經中間軸傳遞到2速分動箱,然後再分流:一股傳到第一、三橋,另一股傳到第二、四橋。為便於車輛在困難路面行駛,還裝有軸間差速閉鎖裝置。另外,從分動箱還分出一股功率,用於驅動噴水推進器和絞盤。由於該車柴油機的燃油消耗率比БТР-70車的汽油機要少,故在不增加主油箱的容量下增大了車輛行程。發動機在-25℃時不經預熱就能起動。車輛安裝中央輪胎充放氣系統,可隨時調整輪胎氣壓。公路最大速度可達80km/h。
該車可水陸兩用,水上靠車後單個噴水推進器推進,水上速度為9km/h。當通過浪高超過0.5m的水障礙時,可豎起通氣管不讓水流進入發動機內。此外,還有防沉裝置,一旦車輛在水中損壞也不會很快下沉。
車體和炮塔裝甲可防步兵武器、地雷和炮彈破片。在核、生、化環境中作戰時車體和炮塔可迅速密閉,保證了車內有超壓的新鮮空氣。炮塔後部有6具煙幕彈發射器安裝在專用支架上。在地面風速為2~5m/s時,一顆煙幕彈形成的煙幕寬為10~30m,高度為3~10m。煙幕持續時間為1min,施放距離為200~350m。
車內還裝有滅火裝置、偽裝器材、生活保障裝置、排水設備,還騰出位置用於放置3個飲料桶、10個口糧帶、3件救生背心、10個行囊和車輛備用工具及附屬檔案。車前裝有自救絞盤。

型號演變和變型車

在使用БТР-40車基礎上又發展成БТР-40Б裝甲人員輸送車,增加了載員艙裝甲頂蓋並有4扇頂艙蓋。該車有2名乘員和6名步兵,1957年裝備。目前裝備的主要是БТР-40Б。
1.БТР-40A防空車
該車安裝炮塔並有雙管КПВ14.5mm高射機槍。炮塔手動360°旋轉,機槍俯仰範圍為-5°~+80°。對空射擊時有效射程1400m,對地面射擊時有效射程2000m,實際射速為150發/min,發射穿甲彈的初速為1000m/s,能在500m距離上穿透32mm厚的裝甲。
2.БТР-40X化學偵察
3.БТР-40賽格反坦克飛彈發射車

民主德國改進了БТР-40車體後部並降低車高,安裝賽格反坦克飛彈發射架,作為訓練車使用。

性能數據

型號 БТР-40
乘員+載員 2+8人
驅動型式 4×4
戰鬥全重 5300kg
單位功率 11.03kW/t
車長 5.000m
車寬 1.900m
車高
不裝機槍 1.750m
БТР-40A 2.500m
火線高(БТР-40A) 2.050m
車底距地高 0.275m
輪距
前輪 1.588m
後輪 1.600m
軸距 2.700m
公路最大速度 285km
燃料消耗量 0.42L/km
涉水深 0.8m
浮渡能力 無
爬坡度 60%
側傾坡度 30%
攀垂直牆高 0.47m
越壕寬 0.7m
最小轉向半徑 7m
發動機
型號 ГАЗ-40
類型 直列6缸水冷柴油機
功率/轉速 59kW(110馬力)3400r/min
傳動裝置
類型 手動變速箱
前進檔/倒檔數 4/1
分動箱 2速
轉向裝置類型 蝸桿
離合器 單片、乾式
輪胎規格 9.75×18
懸掛裝置類型
前 葉片彈簧和液壓減振器
後 葉片彈簧和止動彈簧
主要武器口徑/類型 7.62mm/機槍
彈藥基數 1250發
裝甲結構類型/厚度/材料 均質/8mm(最大)鋼板
電氣系統電壓 12V
