英國瓦爾凱輪式裝甲人員輸送車

英國瓦爾凱輪式裝甲人員輸送車

英國瓦爾凱輪式裝甲人員輸送車是對比利時生產的BDX MK2改進而成,有裝甲人員輸送車和火力支援車兩種基型樣車。前者車體較高,後者車體較矮。協定決定,英國側重研製輸送車,而比利時側重研製火力支援車。1982年在英國裝備展覽會上展出了火力支援車,1984年展出了輸送車並進行了火力支援車的射擊表演。該車除在英國、比利時廣泛試驗外,還在汶萊和阿曼試驗過。

基本資料

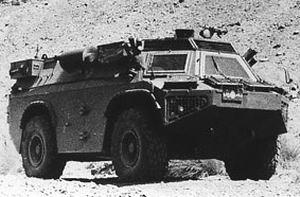

英國瓦爾凱輪式裝甲人員輸送車英國瓦爾凱輪式裝甲人員輸送車
國別:英國
名稱:瓦爾凱輪式裝甲人員輸送車
Valdyr Wheeled Armoured Personnel Carrier
研製單位:維克斯公司防務系統分部
Vickers Defence Systems,GB
比利時貝赫曼·德默恩工程公司
Beherma
現狀:完成研製,準備生產

概述

1981年英國維克斯公司同比利時貝赫曼·德默恩工程簽訂協定,決定聯合研製瓦爾凱(4×4)裝甲車。該車是對比利時生產的BDX MK2改進而成,有裝甲人員輸送車和火力支援車兩種基型樣車。前者車體較高,後者車體較矮。協定決定,英國側重研製輸送車,而比利時側重研製火力支援車。1982年在英國裝備展覽會上展出了火力支援車,1984年展出了輸送車並進行了火力支援車的射擊表演。

該車除在英國、比利時廣泛試驗外,還在汶萊和阿曼試驗過。

結構特點

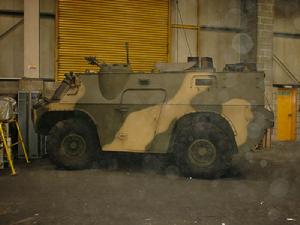

英國瓦爾凱輪式裝甲人員輸送車英國瓦爾凱輪式裝甲人員輸送車

該車車體採用高硬高鋼板焊接製造,車體前部能防7.62mm穿甲彈和距車10m遠爆炸的105mm炮彈破片,其他部位能防7.62mm普通槍彈。車前擋風玻璃和觀察鏡也有類似的防護能力,車底裝甲還能防殺傷地雷。為提高防護力,該車還可選用披掛式裝甲,可防穿甲槍彈和近距離155mm炮彈破片。

駕駛員位於前部中央,他可以通過車體左側的通道到達後部載員艙。車體左側有1個供車長和駕駛員出入的側門,右側有1個供物資裝卸或作安全門使用的側門,車後有2個大型後門。側門和後門上方都裝有觀察鏡,必要時還可以開射孔。指揮塔位於車頂左側和前輪與左側門之間的上方位置,可以安裝多種武器和觀察設備。車頂還有1個大的圓形艙蓋。

發動機位於駕駛員右側後方,為通用汽車(General Motors)公司的4-53T水冷柴油機,功率在2800r/min時為221kW(300馬力)。傳動裝置為阿里遜(Allison)公司的AT-545型4檔自動變速箱。安裝2個翅式水散熱器,一個位於發動機頂上,呈水平位置,另一個裝在下方用於冷卻車橋和制動器的機油。液壓驅動的混流式風扇使冷卻空氣流經散熱器將熱量帶走。發動機的進氣、出氣百葉窗位於車頂,排氣管安裝在車體右側上部。發動機前部的功率分出裝置為制動、轉向、風扇等部件的操縱提供了液壓動力。整個動力艙隔聲、隔熱,並裝有火災探測與報警系統和手動滅火裝置。

發動機動力經變速箱、2速分動箱、萬向軸等部件傳到輪轂行星減速器,然後到達車輪。後橋裝有自動閉鎖差速裝置,前橋安裝手動閉鎖差速裝置。

該車採用裝有變剛性螺旋彈簧和同軸安裝的伸縮式減振器的雙叉臂式獨立懸掛裝置。轉向裝置為動力助力的齒輪齒條機構。全部4個車輪均裝有液壓制動器,制動環路上還裝1個液壓蓄能器,以備發動機不能工作時,提供停車制動動力。手制動器為機械式,作用於後輪。

該車裝14×20XL泄氣保用輪胎,從而降低單位壓力並改善了鬆軟地面上的牽引力。能水陸行駛,水上採用車輪划水推進。車體後部也可附加水上推進器,以提高車輛的水上行駛速度。
該車作人員輸送車時,除了駕駛員和車長兼炮手外,還能乘載8名步兵。載員座位背後有較大空間,可以貯備輕型反坦克武器彈藥、供48h使用的生活設施、生活飲用水和備用燃料。當座位升起時還可載運大量貨物,車體可以放置2個北約制式平板架。

該車作火力支援車時可安裝多種炮塔武器系統,包括單人炮塔裝雙聯7.62mm機槍;單人炮塔裝7.62mm和12.7mm機槍;單人炮塔裝雙管20mm高炮;雙人炮塔裝7.62mm機槍和20mm機關炮或60mm迫擊炮;雙人炮塔裝90mm火炮等。

任選設備包括空調裝置、三防裝置、被動夜視設備等。 該車有多種變型,包括反坦克飛彈發射車、指揮車、81mm自行迫擊炮、搶救車、工程車和國內安全車。國內安全車可以安裝障礙清理裝置、機槍、水槍、榴彈發射器和擴音系統等。

性能數據

型號 瓦爾凱輸送車(APC)瓦爾凱火力支援車(FSV)
乘員+載員 2+8人2+8人
驅動型式 4×4 4×4
戰鬥全重 11500kg11500kg
單位功率 12.87kW/t 12.87kW/t
車長 5.600m5.600m
車寬 2.500m2.500m
車高(至車體頂)2.270m2.090m
車底距地高0.400m0.400m
軸距 3.100m3.100m
接近角45° 45°
離去角50° 50°
公路最大速度 100km/h100km/h
燃料儲備 200L 200L
公路最大行程 700km 700km
浮渡能力 有有
爬坡度60%60%
側傾坡度 30%30%
攀垂直牆高0.4m 0.4m
最小轉向半徑 8m8m
發動機
 生產公司通用汽車公司底特律柴油機分部(General Motors Detroit Diesel Division)
 型號4-53T 4-53T
 類型水冷柴油機水冷柴油機
 功率/轉速221kW/2800r/min 221kW/2800r/min
傳動裝置
 生產公司通用汽車公司阿里遜分部(General Motors Allison Division)
 型號AT-545AT-545
 類型自動 自動
 前進檔/倒檔數4/1 4/1
懸掛裝置類型 雙叉臂式獨立螺旋彈簧懸掛 雙叉臂式獨立螺旋彈簧懸掛
輪胎規格 14×20XL 14×20XL
制動裝置類型
主制動器 液壓 液壓
停車制動器機械 機械
轉向裝置類型 動力助力的齒輪、齒條 動力助力的齒輪、齒條
電氣系統電壓 24V24V
蓄電池數量/電壓/容量 2個/12V/100Ah2個/12V/100Ah
