油泵

油泵

油泵是一種既輕便又緊湊的泵,提出了一種具有一個由含鋁材料製成的外殼的油泵和設定在該外殼中的可運動的模製件,其中,該可運動的模製件至少部分地由一種可燒結的、至少包含一種奧氏體的鐵基合金的材料製成,並且其中由一種可燒結材料製成的該模製件具有一個至少為該外殼的熱膨脹係數60%的熱膨脹係數。

基本信息

機械簡介

油泵油泵

油泵有直列式、分配式和單體式三大類,不管哪一類,油泵的關鍵在於一個“泵”字。泵油的數量、壓力和時間都要非常精確,並且按照負荷自動調節。油泵是一個加工精細,製造工藝複雜的部件,國內外一般汽車柴油機的油泵都是由世界上少數幾個專業廠生產的。
油泵要有動力源才能運轉,它下部的凸輪軸是由發動機曲軸齒輪帶動的。噴油泵的關鍵零件是柱塞,如果以醫院常見的注射器做比喻,那么可移動的塞子就稱為柱塞,針筒就稱為柱塞套,假設在針筒裡面安裝一隻彈簧頂著柱塞一端,柱塞另一端接觸凸輪軸,當凸輪軸迴轉一周,柱塞就會在柱塞套內上下移動一次,這就是噴油泵柱塞的基本運動方式。
柱塞與柱塞套是加工十分精密的配套件。柱塞身上有一道傾斜槽,柱塞套上有小孔稱為吸入口,這個吸入口充滿著柴油,當柱塞傾斜槽對著吸入口時,柴油進入柱塞套內,柱塞被凸輪軸頂至一定高度時,柱塞傾斜槽與吸入口錯開,吸入口被封閉,使柴油既不能吸入也不能被壓出,柱塞繼續上升時壓迫柴油,柴油壓力到一定程度就會頂開單向閥蜂擁而出進入噴油嘴,再從噴油嘴進入氣缸燃燒室。柱塞每次排出一定量的柴油,只有一部分噴入氣缸,其餘部分則由回油孔泄走,並利用增減泄走的回油量來調節噴油量。當柱塞上升至“上上點”後往下移動,柱塞傾斜槽又會與吸入口相遇,柴油又被吸進柱塞套裡面,再次重複上述的動作。直列式噴油泵每一組柱塞系統對應一個氣缸,4個氣缸就有4組柱塞系統,因此體積比較大,多用在中型以上汽車。例如公共汽車和大貨車上的柴油機一般用直列式噴油泵。

機械分類

噴油型

噴油泵主要用在的汽車柴油機上,噴油泵總成通常是由噴油泵、調速器等部件安裝在一起組成的一個整體。其中調速器是保障柴油機的低速運轉和對最高轉速的限制,確保噴射量與轉速之間保持一定關係的部件。而噴油泵則是柴油機最重要的部件,被視為柴油發動機的“心臟”部件,它一旦出問題會使整個柴油機工作失常。

自吸油型

油泵油泵

自吸油泵啟動前先在泵殼內灌滿水(或泵殼內自身存有水)。啟動後葉輪高速鏇轉使葉輪槽道中的水流向渦殼,這時入口形成真空,使進水逆止門打開,吸入管內的空氣進入泵內,並經葉輪槽道到達外緣。然後與右回水孔流來的水匯合,順著蝸殼流動。由於液體在蝸殼內不斷衝擊葉柵,就同空氣強烈攪拌混合,生成氣水混合物,並不斷地流動致使氣水不能分離。混合物在蝸殼出口被隔舌剝離,沿短管進入分離室。在分離室內空氣被分離出來,由出口管排掉,而水仍經左右回水孔流向葉輪外緣,並與吸入管空氣相混合。如此反覆循環,逐漸將吸入管路中的空氣排盡,使水進入泵內,完成自吸過程。
自吸式油泵分類
12v油泵、24V油泵、220V油泵

潛油型

防腐泵。

機油型

油泵油泵

由電動機、泵套、端面殼體、轉子及轉子彈性體組成;泵套及端面內襯均採用優質鋼材製造,轉子為耐磨非金屬材料,使得泵的所有摩擦接觸面均為高度耐磨的摩擦幅面,因此該泵非常耐磨損,牢固耐用,使用壽命長;泵的軸向和徑向都設計加裝有間隙自動補償機構,具有間隙自動補償功能,各零件磨損後,經久耐用,持久保持很高的真空度不變;設計結構獨特,即使反方向鏇轉,也不會損壞零件;即使長期不用,再次啟用也可靈活的照常啟動。抽油流量由可以從很小如1升每分鐘做到50升每分鐘;吸程由2米到9米以上;揚程可達到20米。
1.油泵適用於輸送各種油類,如重油、柴油、潤滑油,配用銅齒輪可輸送內點低液體,如汽油、苯等,本單位還生產不鏽鋼齒輪泵可輸送飲料和腐蝕性的液體。
2.油泵同時可以適用於含硬質顆粒或纖維的,適用於各種黏度。溫度可以高達300℃,如需輸送高溫液體,請使用耐高溫齒輪泵,可輸送300℃以下液體。
3.油泵的多種泵型結構簡單緊湊,使用和保養方便、具良好的自吸性,幫每次開泵前不須灌入液體。
4.有些油泵的潤滑是靠輸送的液體而自動達到的,故日常工作時無須另加潤滑液。
5.利用彈性聯軸器傳遞動力可以補償油泵因安裝時所引起的微小偏差。在泵工作中受到不可避免的液壓衝擊時,能起到改好的緩衝作用。

機械原理

吸油壓油

油泵油泵

噴油泵的吸油和壓油,由柱塞在柱塞套內的往復運動來完成。當柱塞位於下部位置時,柱塞套上的兩個油孔被打開,柱塞套內腔與泵體內的油道相通,燃油迅速注滿油室。當凸輪頂到滾輪體的滾輪上時,柱塞便升起。從柱塞開始間向上運動到油孔被柱塞上端面擋住前為止。在這一段時間內,由於柱塞的運動,燃油從油室被擠出,流向油道。所以這段升程稱為預行程。當柱塞將油孔擋住時,便開始壓油過程。柱塞上行,油室內油壓急劇升高。當壓力超過出油閥的彈簧彈力和上部油壓時,就頂開出油閥,燃油壓入油管送至噴油器。
柱塞套上的進油孔被柱塞上端面完全擋住的時刻稱為理論供油始點。柱塞繼續向上運動時,供油也一直繼續著,壓油過程持續到柱塞上的螺鏇斜邊讓開柱塞套回油孔時為止,當油孔一被打開,高壓油從油室經柱塞上的縱向槽和柱塞套上的回油孔流回泵體內的油道。此時柱塞套油室的油壓迅速降低,出油閥在彈簧和高壓油管中油壓的作用下落回閥座,噴油器立即停止噴油。這時雖然柱塞仍繼續上行,但供油已終止。柱塞套上回油孔被柱塞斜邊打開的時刻稱為理論供油終點。在柱塞向上運動的整個過程中,只是中間一段行程才是壓油過程,這一行程稱為柱塞的有效行程。

油量調節

為了適應柴油機負載的要求,噴油泵的供油量必須能夠在最大供油量(全負荷)到零供油量(停車)的範圍內進行調節。供油量的調節是通過齒桿、轉動套使噴油泵的全部柱塞同時轉動來實現的。當柱塞轉動時,供油開始時間不變,而供油終了時間,則由於柱塞斜邊對柱塞套回油孔位置的改變而變更了。隨著柱塞轉動的角度不同,柱塞的有效行程也就不同,因而供油量也隨之改變。

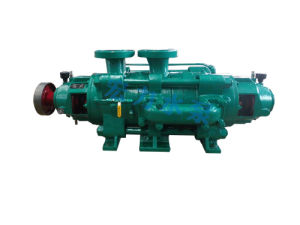

臥式多級油泵宏力水泵臥式多級油泵宏力水泵

柱塞對於不供油位1轉動的角度越大,則柱塞上端面到打開拄塞套回油孔的斜邊距離也越大,供油量也就越大,若柱塞轉動的角度較小,則斷油開始較早,供油量也較小。當柴油機停車時必須斷油,為此,可將柱塞上的縱向槽轉到正對著柱塞套上回油孔。此時,在整個柱塞行程中,柱塞套內的燃油一直通過縱向槽、回油孔流回油道,沒有壓油過程,故供油量等於零。當柱塞轉動時,利用改變供油量終點的時刻來調節供油量,這種方法稱為供油終點調節法。
油泵的供油量應滿足柴油機在各種工況下的需要,根據柴油機的要求,油泵要保證各缸的供油開始時刻相同,即各缸供油提前角一致,還應保證供油延續時間相同,而且供油應急速開始,停油要迅速利落,避免滴油現象。根據燃燒室形式和混合氣形成的方法不同,油泵必須向噴油器提供壓力足夠的燃油,以保證良好的霧化質量。

機械安裝

安裝說明

油泵油泵

1、泵安裝的好壞,對泵的平穩運行和使用壽命有很重要的影響,所以安裝校正工作必須仔細地進行,不得草率行事。
2、泵吸入管的安裝高度、長度和管徑應滿足計算值,力求簡短,減少不必要的損失(如彎頭等);並保證泵在工作時,不超過其允許汽蝕餘量。
3、吸入和排出管路應該有支架。泵不允許承受管路的負荷。
4、安裝泵的地點應足夠寬敞,以方便檢修工作。

安裝順序

1、將機組放在埋有地腳螺栓的基礎上,在底座與基礎之間,用成對的楔墊用校正用。
2、鬆開聯軸大,用水平儀分別放在泵軸和底座上,通過調整楔墊,校正機組水平,適當擰緊地腳螺栓,以防走動。
3、校正泵軸和電機軸的同心度,在聯軸大路外圓上,允許偏差0.1毫米;兩聯軸器平面的間隙應保證2~4毫米,(小泵取小值)間隙要均勻,允差0.3毫米。
4、在接好管路及確定電動機轉動方向後,再接上聯軸器,並再校核一遍軸的同心度
5、在機組實際試運行2~3小時後,作最後檢查,如無不良現象,則認為安裝合格。在試運過程中檢查軸承的溫度和振動情況如下:
6、在安裝過程中,為防止雜物落入機器內,機組的所有孔眼均應蓋好。
7、為防止管線中雜物進入泵內,對新安裝的管線,在泵膠應裝設過濾器,其有效截面應大於吸入管截面的2~3倍。

機械維護

對油泵的維護保養應注意以下方面:
1.水會腐蝕油泵,所以含水的物質禁止使用油泵抽真空。
2.含有大量溶劑的物質請首先在烘箱中除去大部分的溶劑後,再使用油泵抽真空。
3.按正確的順序使用真空泵,以防止倒吸現象發生。
4.使用完真空烘箱後,務必做好清潔工作,擦乾淨真空烘箱的玻璃窗。
5.擦淨表面防鏽油。
6.清除調速器內腔、噴油泵內腔的防鏽油,加入規定牌號的潤滑油。
7.燃油管路里的防鏽油也應在使用前清除,將燃油接入噴油泵管路,不斷地轉動噴油泵凸輪軸,直至出油閥緊座噴出潔淨的燃為止。
8.燃油選用合理。
9.必須使用標號合適的燃油。一般夏天使用0號柴油,冬季使用-10號輕柴油
10.使用的燃油必須乾淨,不得含有任何雜質和水分。
yóubèng

排量控制

油泵排量的控制分液控和電控兩種狀態

電控狀態

電控狀態:與排量變化相關的控制液壓信號是前泵油流,後泵油流和先導油及負流量,其中前後泵的油流直接控制油泵,先導油經過電比例閥節流後控制油泵,我們可以稱之為先導二次壓力。下面我們以後泵的控制為例來分析排量的變化情況。
首先,我們必須明確幾個概念
1.排量控制的源信號是:前泵油流,後泵油流和先導二次油流和負流量,其中前泵油流控制一級活塞,後泵油流控制一級活塞和斜盤活塞(一端控制斜盤活塞的小端,處於常開狀態,一端控制大端處於常閉狀態,一端控制主壓活塞),負流量控制一級活塞,先導二次油流控制二級活塞
2.控制元件是
①滑閥:是一個三位三通閥,它由閥芯和滑套組成,兩者之間能相對運動。閥芯的移動由閥芯右端的一級活塞和二級活塞與閥芯左端的彈簧構成平衡。滑套的移動由斜盤活塞控制,隨著斜盤活塞的移動而移動,其移動距離和方向跟斜盤活塞一致。
②二級活塞:在電控狀態下,先導二次油流單獨控制二級活塞,負流量不參與直接控制,而是由負壓感測器採集其壓力參數,提供給電腦,經電腦計算作為控制電比例閥電流的一個參數來控制先導二次油流;在液控狀態下,先導二次油流被液改電控閥截斷,不參與對二級活塞的控制,由負流量單獨對二級活塞進行直接控制。二級活塞的工作方向為推動滑閥閥芯向左運動,由自帶彈簧回位構成平衡。
③一級活塞:由前泵油流,後泵油流及先導一次油流(僅在液控狀態下)進行控制,其工作方向為推動滑閥閥芯向左運動,由自帶彈簧回位,構成平衡。
3.執行元件是變數活塞:
變數活塞由固定的活塞套和一個兩端截面積大小不一樣的柱塞構成,柱塞與斜盤和滑閥套連線,當兩個端面受壓產生壓差時,柱塞帶動其他兩個一起運動。
下面我們來分析液壓系統中壓力和流量控制在油泵中間的具體的變化關係。
指導思想:1.壓力取決於負載.2..油泵輸出的壓力與流量成反比。
在電控狀態下,當外界的負載增加時,系統壓力增大,當系統壓力增大時,進入後泵的前泵油流和後泵油流的壓力增大,電腦檢測相關信號控制電比例閥出口的先導二次壓力也越大,前者作用在一級活塞上,後者作用在二級活塞上,二者推動活塞克服彈簧力向左運動,活塞向左推動滑閥閥芯克服滑閥閥芯彈簧力向左運動,使滑閥閥芯處於左位,這時候後AY油泵油流即可通過滑閥閥芯左位作用到變數活塞的大端,此處油道由常閉變常開,因活塞兩端的截面積不等,作用在斜盤變數活塞大端的壓力大於變數活塞柱塞小端壓力,柱塞向左移動,同時帶動斜盤和滑閥套位置變動:使斜盤擺角逐漸變小,降低了油泵的排量,同時滑閥滑套向左移動,逐漸截斷變數活塞大腔與後泵油流之間連通的油道,當油口完全截斷後,斜盤活塞靜止,此時斜盤不再擺動,油泵完成變數,流量輸出穩定。當外界負載變小時,系統壓力變小,作用在一二級活塞上的三個油流壓力變小,油流壓力與彈簧力之間的平衡被打破,彈簧逐漸回推,推動滑閥閥芯向右運動,使斜盤活塞大腔油道與泄油口連通,開始降低變數活塞大腔壓力,當變數活塞小腔壓力大於大腔壓力後,柱塞向右移動,同時帶動斜盤和滑閥套變動:使斜盤角度逐漸變大,增大了油泵的排量;同時滑閥滑套向右運動,逐步關閉斜盤活塞大腔與泄油口之間的油道,當彈簧力與油流壓力形成新的平衡和活塞大腔與泄油口之間的油道完全截斷後,柱塞不再移動,此時斜盤不再擺動,油泵完成變數,流量輸出穩定。外界負載變化時油流壓力與彈簧力之間的平衡再次打破,排量也隨之變化,兩者總是隨著負載的變化而變化,處於一個動態的平衡中。

液控狀態

在液控狀態下其工作原理同上,只不過作用在一級活塞上的有先導一次壓力,二級活塞上的動作只由是負流量進行控制。

分類結構

簡介

噴油泵又稱高壓油泵,是燃油系統中最重要的一個部件。噴油泵的功用是提高燃油壓力,並根據柴油機工況的要求,將一定量的燃油在準確時間內噴入燃燒室。
對噴油泵的要求是:
(1)噴油泵的供油量應滿足柴油機在各種工況下的需要,即負荷大時供油量增多:負荷小時供油量減少。同時還要保證對各缸的供油量應相等。
(2)根據柴油機的要求,噴油泵要保證各缸的供油開始時刻相同。
(3)根據燃燒室形式和混合氣形成的方法不同,噴油泵必須向噴油器提供壓力足夠的燃油,以保證良好的霧化質量。
噴油泵按其總體結構可分為單體泵和合成泵(整體泵)。

單體泵

單體泵主要由一個柱塞和柱塞套構成,本身不帶凸輪軸,有的甚至不帶滾輪傳動部件。由於這種單體泵便於布置在靠近氣缸蓋的部位,使高壓油管大大縮短,套用在缸徑為200mm以上的大功率中、低速柴油機上。

合成泵

合成泵是在同一泵體內安裝與氣缸數相同的柱塞偶件,每缸一組噴油元件,由泵體內凸輪軸的各對應凸輪驅動。
現將整體噴油泵中,取出一個泵組加以說明。結構如下:
它的主要零件有:凸輪軸,滾輪體,柱塞和柱塞套,柱塞彈簧,轉動套與齒圈,出油閥與閥座以及壓緊管接等。柱塞套與柱塞是噴油泵中一對主要精密偶件,它們經過仔細的加工,互相研配,其直徑間隙只有0.001-0.003mm,這對零件只能成對更換,不得單獨調換。
柱塞套上有兩個孔,使柱塞套內腔與油道相通,右邊油孔處有縱向槽,其中伸入螺釘,使柱塞套固定在泵體內不得轉動。
柱塞的上部有一環形槽,它以縱向槽與柱塞上端面相通。螺鏇斜邊從縱向槽開始,用以調節供油量。柱塞下部有兩個凸肩和凸緣。柱塞凸肩插在轉動套的切口內。轉動套則自由地安裝在柱塞套上。開口的齒圈又用螺釘緊固在轉動套上,並與由齒桿相嚙合。
齒桿裝在泵體的縱向孔內,並與調速器操縱桿相連。齒桿在操縱桿和調速器的作用下作軸向移動時,各油泵上的轉動套和柱塞也隨之轉動一定的角度。在柱塞凸緣上裝有柱塞彈簧的下承盤。彈簧上承盤支承在泵體上。彈簧的功用是使柱塞下行。凸輪軸上的凸輪通過滾輪體作用在柱塞上,使其向上運動。
滾輪體是凸輪與柱塞間的傳動體,它本身承受側推力而使柱塞只受到軸向力。滾輪體下部軸上裝有滾輪,它裝在滾針軸承上,滾輪體上端擰入調整螺釘和保險螺帽。

液壓型

液壓油泵由泵體、長方形油箱、壓把、超高壓鋼絲編織膠管四大部分組成,接頭有直通式,自封式、快速接頭三種型式

特點

1、體小量輕,使用方便,工作壓力高。
2、單級泵站:結構簡單,可獲得較大的工作壓力。
3、雙級泵站:低壓時,高,低壓泵同時供油,可獲得較大的輸出流量。高壓時,低壓泵經卸荷溢流閥自動空載回油。減少功率消耗。
4、保壓功能:在外油路無泄漏的情況下,停泵保壓5分鐘,額定壓力下降不超過5Mpa.

工作原理

油箱與大氣相通,有密封容積,密封容積能交替變化,有配油裝置.修復時,你要注意產生磨損的原因,特別是要檢查一下軸\軸承.修復後要注意防止齒輪端面的泄漏

用途

1、與油缸或專用機具配備,可實現起重,彎曲,較直,擠壓,剪下,鉚接,拆卸,壓裝等工作要求。
2、裝置在某些機械設備中,作為液壓動力源。
3、作為各種高壓液壓元件,高壓容器,高壓膠管的試壓泵站。
不鏽鋼油泵參數

注意事宜

經過調查我們發現,很多柴油發電機在使用過程中都忽視了輸油泵維護保養,其實輸油泵是發電機的一個重要組成部分,為了保證發電機的長久耐用,用戶平時就要注意下面幾點問題。
1.發電機組在安裝輸油泵之前,要檢查型號、規格是否正確,並清除防鏽油,選用墊片厚度應適宜,為了避免活塞被頂死或者運行不到位,應防止墊片過薄或過厚,擰緊螺栓時擰緊力矩要均勻,防止損壞油泵。
2.輸油泵上的手油泵活塞和手油泵體間有橡膠密封裝置的,不要隨意拆動,發現橡膠圈損壞要及時更換。
3.輸油泵接頭內粗濾網芯子極易因棉絮等髒物而堵塞,要經常檢查清洗,濾網損壞必須及時修補或更換。
4.確保發電機組輸油泵各處密封墊片完整無損,塑制摯圈拆裝次數不宜過多,並應定期更換。
5.保證柱塞式輸油泵“四簧”彈性正常。“四簧”為活塞彈簧、挺桿(滾輪)彈簧、進油閥彈簧、出油閥彈簧,彈簧彈性減弱或折斷要及時更換或加墊調整,以免造成發電機組損壞。
6.發電機組手油泵用後必須壓回,同時將按鈕鏇緊,防止手油泵和膠圈或者球閥與閥座因壓不緊而導致進氣或漏油。
7.當發電機組長時間處於停機狀態時,防止輸油泵各配合表面,尤其是活塞與泵體、挺桿與挺桿套間因油液中含水而鏽蝕,必須採取防鏽措施,即當發電機組停機時,更換噴油泵油底殼內帶有水分、柴油及其它雜質的潤滑油。
8.加注的發電機組機油要經過沉澱過濾,保證清潔,防止因雜質過多而加劇輸油泵進油閥、出油閥、閥座的磨損,有時油閥甚至會被雜質墊起而失效。

性能參數

1、輸送介質不含固體顆粒,溫度範圍在-45-420攝氏度之間。
2、流量:Q=6.25-500m3/h;揚程:H=35-603m。

節油常識

柴油淨化

柴油中含有多種礦物質和雜質,若不沉澱過濾淨化,會影響柱塞和噴油頭工作,造成供油不均勻,油料霧化不良等現象,使發動機功率下降,油耗增加。因此,建議先將柴油靜置一段時間,讓雜質沉澱,加油時將漏斗加濾網過濾一下。再就是定期清洗或更換過濾器,達到淨化目的。

清除積炭

柴油機在工作中,有聚合物附著在氣門、氣門座、噴油嘴和活塞頂部。這些積炭會增加油耗,應及時清除。

避免超負荷

機械超負荷作業時會冒黑煙,這是沒有充分燃燒的燃油排放。只要機械常冒黑煙,就會增大油耗,還會縮短零部件的使用壽命。

保持水溫

柴油機的冷卻水溫度過低,會使柴油燃燒不完全,影響功率的發揮,也浪費燃油。因此,要適當使用保溫簾,注意冷卻水最好用不含礦物質的軟水,如流動的河水等。

定期檢查修理

要做到眼勤、手勤,要定期或不定期地檢查機械,勤養、勤修,牢固樹立“養重於治,防重於修”的觀念,不要讓機械帶病作業。

耗油量

般來說,柴油發電機耗油跟以下兩個個因素有關:
一、燃油消耗率,不同品牌的柴油發電機組,其燃油消耗率不同,消耗油量就不同;
二、用電負載的大小,負載大了油門大耗油就大些,反之負載小了相對油耗也就要小些。
為方便大家了解發電機組的大致耗油量,計算發電機組的使用成本;星火機電告訴大家計算下大致的參考值(30kw—500kw)。
30kw柴油發電機組油耗量=6.3公斤(kg)=7.8升(L)
45kw柴油發電機組油耗量=9.45公斤(kg)=11.84升(L)
50kw柴油發電機組油耗量=10.5公斤(kg)=13.1升(L)
75kw柴油發電機組油耗量=15.7公斤(kg)=19.7升(L)
100kw柴油發電機組油耗量=21公斤(kg)=26.25升(L)
150kw柴油發電機組油耗量=31.5公斤(kg)=39.4升(L)
200kw柴油發電機組油耗量=40公斤(kg)=50升(L)
250kw柴油發電機組油耗量=52.5公斤(kg)=65.6升(L)
300kw柴油發電機組油耗量=63公斤(kg)=78.75升(L)
350kw柴油發電機組油耗量=73.5公斤(kg)=91.8升(L)
400kw柴油發電機組油耗量=84.00公斤(kg)=105.00升(L)
450kw柴油發電機組油耗量=94.50公斤(kg)=118.00升(L)
500kw柴油發電機組油耗量=105.00公斤(kg)=131.20升(L)
以上只是估算值,僅供參考。
柴油發電機的油耗量具體的計算方式如下:
一升柴油約等於0.84-0.86公斤(1L=0.8-0.85KG)左右。
柴油發電機的製造商使用參數大多都會用G/KW.H,其意思是指發電機組一千瓦一小時耗多少克(G)油,再將單位換成升(L)從而就能知道你一小時耗油成本。

如何選型

油泵選型依據應根據工藝流程,系統要求,從液體性質、液體輸送量、裝置壓力、管路布置以及操作運轉條件五個方面加以考慮。
1、液體性質,包括液體介質名稱,物理性質,化學性質和其它性質,物理性質有溫度c密度d,粘度u,介質中固體顆粒直徑和氣體的含量等,這涉及到系統的壓力,所需動力計算和合適泵的類型:化學性質,主要指液體介質的化學腐蝕性和毒性,是選用油泵材料和選用那一種軸封型式的重要依據。
2、流量是選配油泵的重要性能數據之一,它直接關係到整個裝置的的生產能力和輸送能力。選擺線齒輪泵時,以最大流量為依據,兼顧正常流量,在沒有最大流量時,通常可取正常流量的1.1倍作為最大流量。一般工業用泵在工藝流程中可以忽略管道系統中的泄漏量,但必須考慮工藝變化時對流量的影響。
3、裝置系統所需的壓力是選齒輪油泵的又一重要性能數據,一般要用放大5%—10%餘量後壓力來選擇擺線齒輪泵的型號。這包括:吸油池壓力,排油池壓力,管道系統中的壓力降(壓力損失)。
4、油泵裝置系統的管路布置條件指的是送液高度、送液距離、送液走向。以便進行系統壓力計算和動力校核。管道系統數據如果需要的話還應作出裝置特性曲線。在設計布置管道時,應注意如下事項:
A、合理選擇管道直徑,管道直徑大,在相同流量下、液流速度小,阻力損失小,但價格高,管道直徑小,會導致阻力損失急劇增大,使所選泵的壓力增加,配帶功率增加,成本和運行費用都增加。因此應從技術和經濟的角度綜合考慮。
B、泵的排出側必須裝設閥門和逆止閥。閥門用來調節泵的工況點,逆止閥在液體倒流時可防止油泵反轉。
C、管道布置應儘可能布置成直管,儘量減小管道中的附屬檔案和儘量縮小管道長度,必須轉彎的時候,彎頭的彎曲半徑應該是管道直徑的3~5倍,角度儘可能大於90℃。
D、排出管及其管接頭應考慮所能承受的最大壓力。
5、油泵的操作條件很多,如液體的操作溫度、吸入側壓力、排出側容器壓力、海拔高度、環境溫度、操作是間隙的還是連續的、齒輪泵的位置是固定的還是可移的。
齒輪油泵不上油是什麼原因
齒輪油泵是借一對相互嚙合的齒輪,將機械能轉換為油壓能的裝置。在空壓機的潤滑系統中被廣泛採用。油泵在運轉中的故障通常是潤滑系統中油壓降低,甚至有時打不上油。
其原因大體有:
1)鏇轉方向與規定方向相反;
2)吸油管路不嚴密,單向閥卡住;
3)油泵的泵體與泵蓋之間密封不良;
4)油槽內油量不足;
5)油泵零件嚴重磨損;
6)吸油過濾網被堵塞。
實際工作中應根據具體情況進行不同處理。在檢修中應特別注意吸油管道的密封,以及齒輪油泵泵體與泵蓋之間的密封。吸入端如果密封不良,則油泵進口漏入空氣,造成油泵抽空,自然就要打不上油。

區別

我們通常把油泵分為冷油泵和熱油泵,那怎樣區分冷油泵和熱油泵呢?具體說來它們有以下八個區別:
1、熱油泵的型號一般用字母R表示,冷油泵用字母J表示。
2、熱油泵口環的間隙較大,冷卻泵較小。
3、熱油泵泵體採用垂直分段式,而冷油泵的泵體採用水平中開式,有的熱油泵有防止泵體中心線移動的結構。
4、一般熱油泵密封機構都注封油,而冷油泵就不注。
5、熱油泵的用材多用碳鋼、合金鋼,而冷油泵則可採用鑄鐵。
6、熱油泵的支座、軸承箱、盤根箱機械密封都需要用水冷卻,而冷油泵就可以不採用。
7、熱油泵啟動前需要預熱,而冷油泵同、則冷油泵則不必要。
8、使用溫度200攝氏度以下為冷油泵,200攝氏度以上為熱油泵。

哪些禁忌

油泵在日常生產中是經常用到的,許多的地方需要油泵。但是在使用油泵的時候有些要注意的地方我們一定要做到,這樣才能保證油泵的正常工作和最高的工作效率還有最長的使用壽命。
油泵在使用的時候有哪些禁忌?從油泵維修和養護的角度看,我們首先要講下面的幾點。
一、在使用中,嚴禁向齒輪油中加入柴油等進行稀釋,也不要因影響冬季起步而烘烤後橋、變速器,以免齒輪油嚴重變質。如果出現這種情況,應換用低粘度的多級齒輪油。
二、不要混淆機油和油泵的分類標號。在計算標準中為避免混淆,規定為高的分級標號用在齒輪油上,低的分級標號用於發動機潤滑油。但對於舊牌號齒輪油分級號較低。應注意齒輪油和發動機油粘度級別並無聯繫,同型號不能互用。切不可將齒輪油當發動機油使用,否則發動機將會發生燒瓦、粘缸和燒結活塞頂等嚴重事故。
三、合理使用油泵有利於齒輪維修保養。齒輪油的使用壽命較長,如使用單級油,在換季維護時換用不同的粘度標號。放出的舊油如不到換油期限,可在再次換油時加車使用。舊油應妥善保管,嚴防水分、機械雜質和廢油污染。
四、適時換油。應按規定換油指標換用新油,無油質分析手段時,可按規定期限換油。汽車製造廠推薦的換油期為30000-48000km。換油時,應趁熱放出舊油,並將齒輪和齒輪箱清洗乾淨後方可加入新油。加油時,應防止水分和雜質混入。
五、加油量應適當。油量應適當,不可過多也不可過少。過多不僅增加攪油阻力和燃料消耗,而且有可能齒輪油經後橋殼混入制動鼓(如果密封不良)造成制動失靈;過少會使潤滑不良,溫度過高,加速齒輪磨損,會對齒輪維修造成不利影響。齒輪油麵一般應加到與齒輪箱加油口下緣平齊,且應經常檢查各齒輪油箱是否滲漏,並保持各油封、襯墊完好。

常見問題.

如何抽工作?
泵移動液體以多種方式:
一般承認的工業標準,如水力的學會,定義依照方法能源的泵被傳授到液體:動能抽,或積極的換置(PD)泵。
動能類型-一個離心的泵經由被一個替換推進者,磁碟片或其他的刀鋒形式生產的離心力量傳授對一種液體的能源。泵在許多形狀和大小方面被做,而且不同於彼此的離心兩者都在內部和外部地達到一個可感知的程度。儘管外表,所有的離心泵使用一樣的機械原則。抽泵行動從一個被對一個馬達或一些其他的推進裝置的橋或磁性聯結驅使的推進者被獲得,被連線。推進者以速度(通常1725或3450轉/每分)的高度率替換(鏇轉的cw或ccw方向),而且液體被抽從推進者的眼睛(中心)到離心的行動推進者的外面(外圍)流動。如來自推進者的外圍液體的流程,它被成形通道的一個渦形指導到泵的解除港口。所有的離心泵在推進者的中心帶液體進來,而且移動在刀鋒之間是向外的它。
積極的換置泵-風箱,加倍-橫隔膜,有柔性的推進者,齒輪,振動,活塞,促進洞,鏇轉的圓形突出部,鏇轉的風向標和蠕動的泵有一個液體穿越被滾筒,齒輪或推進者推動的固定洞。如液體被推動穿越,它留下空虛或拉在較多的液體中的真空。以計量器計量泵-風箱,橫隔膜,蠕動的,活塞,而且注射器泵正在全部以計量器計量進入一間室之內經過插入物活瓣拉液體的泵,關插入物活瓣,然後努力完成液體出口活瓣。
2.離心泵變數是速度嗎?
最離心泵不讓變數加速馬達。然而,你能控制在解除上的流程率使用一個活瓣。
3.什麼完全地是一個積極的換置泵?
一個積極的換置泵為馬達的每革命發出液體的給定體積。風箱,加倍-橫隔膜,有柔性的推進者,齒輪,振動,活塞,促進洞,鏇轉的圓形突出部,鏇轉的風向標和蠕動的泵是所有的積極換置泵。
4.我能跑乾哪一泵?
蠕動的,活塞由於陶瓷的頭,風箱泵抽,而且橫隔膜泵為時間的任何長度可能被跑乾。離心,鏇轉的風向標和齒輪泵不應該被跑乾;例外是如果齒輪或推進者是用自我做成的在哪一情況潤滑材料,像是RYTON泵可能被跑幾分鐘當裝雷管的時候。
5.泵的最大黏質等級是什麼?
這仰賴泵的類型和特性泵。橫隔膜泵(尤其兩倍的橫隔膜泵)和齒輪泵通常是黏的液體最好者。
6.你攜帶什麼泵將會處理微粒子?
橫隔膜泵,風箱泵和蠕動的泵將會作的很好。當選擇材料的時候,考慮化學的兼容性和戴的抗拒。和較大的配件一起使用一個泵因此他們不同樣地容易地的阻礙。
7.我需要溫和的抽泵行動,你推薦什麼?
一個蠕動的泵,用在低速。你也能使用一個橫隔膜泵,再一次在低速。離心和齒輪泵,工作在高的速度而且有高的修剪率,應該被避免。
8.你何時運行在泵上的維護?
這仰賴泵和申請。大體上,一大約6到12個月最後以計量器計量泵的橫隔膜;在齒輪泵上的齒輪最後的大約3到6個月;而且馬達通常持續長達數數年之久。直流馬達需要周期的刷子替換。它很重要檢測刷子穿著;正常地刷子應該在每6個月被代替。
