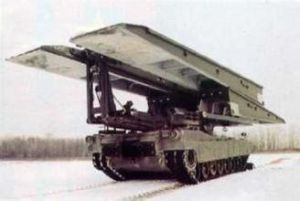

概述
M60衝擊橋裝備狀況
1963年裝備到美陸軍裝甲師、機械化師工兵營(橋6,車4)/重型師工兵營(4套)旅工兵連(3套)/裝甲騎兵團工兵連(車3，橋2)/裝甲旅、機械化旅(3 套)。還裝備原西德、新加坡、以色列、巴基斯坦等國軍隊。其它
產品名稱：M60衝擊橋產品原名稱：M60 Armoured Vehicle Launched Bridge
研製單位：U.S.Army Engineer Research and Developncemt Labortories (now the Belvoir Research Development and Engineering center)
單位地址：Fort Belvoir, Virginla
開始研製時間：1959年
生產廠商：US/Southwest Mobile Systems Corporation
廠商地址：200 Sydney street St Louis, Missouri 62140,USA
戰術技術性能
載重量
履帶式 54 噸克服障礙寬度
單跨橋 18.288 米橋樑
型式/材料：剪刀式/鋁合金全長 19.202 米
全寬 4.002 米
車行道寬度(未加寬) 3.81 米
作業數據
作業方式：翻轉式/鋁合金額定架設時間 3 分
最短架設時間 2 分
額定撤收時間 10 分
用起重機撤收時間 60 分
作業人數(最多) 3名
作業人數(最少) 2名
橋跨
摺疊尺寸(長×寬) 9.6×4.002 米展開尺寸(長×寬) 19.202×4.002 米
單側車轍板
車轍板寬度 1.65 米兩車轍板間淨距(中央) 0.7 米
兩車轍板間淨距(端部) 0.99 米
底盤車
型號 M60名稱 M60主戰坦克
車體長度 6.95 米
車體寬度 3.63 米
車體高度 3.26 米
乘員 3名
重量尺寸
載橋總重量 55.205 噸空載重量 41.73 噸
載橋尺寸(長×寬×高) 11.28×4.002×3.9 米
空載尺寸(長×寬×高) 8.648×3.64×3.04 米
車底距地高 0.36 米
履帶中心距 2.921 米
履帶接地長 4.235 米
履頻寬 0.711 米
單位壓力 90.2 千帕
燃油
類別 柴油油箱總容積 1420 升
行駛數據
公路最大行駛速度(滿載) 48.28 千米每小時無準備涉水深 1.219 米
最大爬坡度 31 度
越障高 0.914 米
越壕寬 2.59 米
發動機
型號 AVDS-1790-2A類型 柴油發動機
最大功率 559.3 千瓦
最大功率時轉速 2400 轉每分
單位功率 10.13 千瓦每噸
