概述
BR90通用支援橋系統 BR90綜合架橋系統包括近距離支援橋或架橋坦克和通用支援橋兩部分，它可以跨越9～60米的溝壕。各種橋樑均由7種鋁合金的橋節組合而成，每個橋節的接頭都具有相同的模數。用這些橋節組成兩個相互連線的4米寬的車行道，主梁高1米。所有橋型的設計荷載均為70軍用荷載級，凡70噸級的輪式和履帶式車輛均適用。該系統易於操作，可靠性和維修性都體現了能在最前線使用的設計思想，因而重量輕，構築所需人員少。
構造與技術特點
BR90通用支援橋系統 通用支援架橋系統由1輛“自動架橋車”（ABLE）和2輛“運橋車”（BV）以及32米橋樑器材組成。展開速度快是其主要優點。該系統由10人作業，夜間架設時間一般不超過30分鐘。
自動架橋車是一種專用車輛，架設通用支援橋時，其架設跨度可達44米。它首先將車上的架設導軌跨送過壕溝，然後橋跨在導軌下方拼裝，並通過小滑車沿導軌向對岸滑動，承著橋節的逐步增加而到達對岸，收回導軌並調整橋跨，即安裝填隙板、緣材和標誌桿以便於通載。橋樑架設機構由自動架橋車上的液力驅動，車上還安裝有20噸米的液力吊車。該車可在±10%的坡度上架設橋樑。

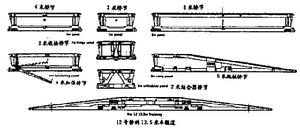

運橋車是具有吊車的平板卡車，既能載運橋節，又能輔助橋樑的裝配。 32米橋樑器材由4個8米的跳板橋節，2個8米橋節，3個4米橋節和2個2米橋節組成。該橋能在16～32米範圍內以2米的增量變化橋長。上述橋節均由2輛運橋車載運。
通用支援系統的長跨器材和32米橋一起使用，它由一個安裝有加強壓桿的專用4米橋節、若干個增加橋長用的8米橋節、加強拉桿以及錨桿組成。用自動架橋車架設，橋長可在34～44米之間變化。加強系統錨固在32米橋的跳板橋節上。設計荷載為70軍用荷載級時，單跨橋長可達56米，橋長為44米時，可通過105噸滿載的坦克運輸車。

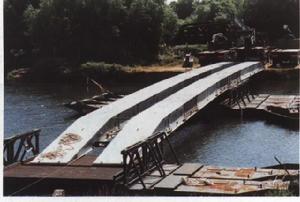

通用支援橋系統的雙跨器材與2座32米橋連用，用自動架橋車架設。橋的中部支承在固定橋腳或浮游橋腳上，它由2個2米的結合器橋節組成，該橋節具有液壓裝置和2個擺動滾輪。當用固定橋腳支承時，在我岸河岸還可以被加強。通載105噸滿載的坦克運輸車時，可構築具有3個浮游橋腳的雙跨橋。
戰術技術性能
BR90通用支援橋系統 32米通用支援橋
橋樑長度：16～32米，增量為2米。
橋樑架設和運載車輛
這些車輛用於架設44米橋或雙跨橋。隨著中期改進的實現，這一架橋系統還將用來架設更長的橋，其長度可達56米。
需要車輛：1台“自動架橋車”和2台“運橋車”
車輛底盤：8×8改進型中等機動能力並具有良好越野性能的BR90專用運輸車。也可使用其它合適的輪式越野車輛，運橋車還能用於一般的貨物運輸。
自動架橋機構設計：由車輛取力器驅動的液壓機構提供動力
隨車吊臂：所有輪式車均裝上20噸米（72美國噸英尺）吊臂，用於架橋
架設時間：32米橋，20分鐘內，白晝
架設與撤收：可從任何一岸進行
架橋點要求：±10%縱向坡度，±5%橫向坡度，作業場地12米×17米，岸差高度±3米，橋礎處寬度5米
作業人員：32米橋，12人
環境溫度：-31攝氏度～+44攝氏度
近距離支援橋：自動架橋車還能架設或撤收全長近距離支援橋
搭岸長度：1米（最小），每一端
跨度：9～30米
橋寬：4米
橋高：1米
承載能力：70軍用荷載級，履帶式輪式，額定荷載為100軍用荷載級時，橋長為9～30米，可通載總重量為100噸的滿載Commander坦克運輸車
緣材：處於車行道外側，可選擇
橋板：有蝶形防滑條。配有車轍間填隙板，以提供連續可用表面
設計代號：三方設計與試驗代號
長跨設備：長度為4米的加強橋節和加強拉桿，可使橋長增至56米
雙跨設備：長度為2米的結合器橋節，在有固定或浮游橋腳時，將兩跨橋樑連線成62米橋
