基本資料

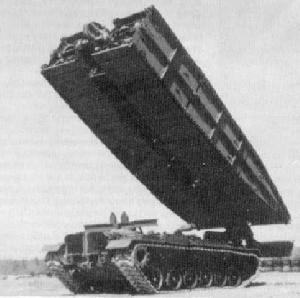

M48衝擊橋裝備名稱:M48衝擊橋
生產國家:美國
裝備型號:M48衝擊橋
概述
M48衝擊橋主要用於敵火下架設單跨橋，克服18m寬的乾溝、渠道等障礙，保障克快速衝擊。1950年，美國陸軍工程研究與發展試驗室承擔了研製高機動衝擊橋的任務。最初以 M46坦克為底盤車改裝成橋車，橋跨為剪刀式結構液壓作業，進行了研製試驗。1953年美軍 M48坦克開始取代 M46坦克，1956年衝擊橋改用了M4坦克底盤，重新研製出樣橋，1958年9月定為標準的M48衝擊橋，並列為美軍的備，許多西方國家都曾裝備這種衝擊橋。現在有的國家仍在使用這種橋樑器材。 M48衝擊橋由剪式車轍橋跨和架橋車兩大部分組成。橋跨為鋁合金製成的板桁結構，在橋體內設有用於展開橋節的液壓鋼索系統。架橋系在 M48坦克上，移走其炮塔和全部武器裝置，將架橋機構安裝在坦克底盤上，架設機構主要由裝配架，舌形懸架，橋節支撐以及液壓系統等機構組成。
裝備狀況
1958年裝備到美軍師工兵營衝擊橋排,旅的衝擊橋分排,坦克營還裝備西德、以色列、巴基斯坦、日本等國軍隊。
其它
產 品 名 稱：M48衝擊橋
產品原名稱：M48 Armoured Vehicle Launched Bridge
研 制 單 位：Army Engineer Research and Development Laboratories.
開始研製時間：1950年
技術性能
載重量 履帶式 54 噸
克服障礙寬度 單跨橋 18.288 米
橋樑 型式/材料 剪刀式/鋁合金
全長 19.2 米
全寬 4.01 米
車行道寬度(未加寬) 3.81 米
作業數據
作業方式 翻轉式
額定架設時間 3 分
最短架設時間 2 分
額定撤收時間 10 分
用起重機撤收時間 60 分
作業人數(最多) 3名
作業人數(最少) 2名
橋跨
重量 14061 千克
摺疊尺寸(長×寬) 9.6×4.01 米
展開尺寸(長×寬) 19.202×4.01 米
單側車轍板
車轍板寬度 1.65 米
兩車轍板間淨距(中央) 0.71 米
兩車轍板間淨距(端部) 0.99 米
底盤車
型號 M48
名稱 M48主戰坦克
車體長度 6.87 米
車體寬度 3.63 米
車體高度 3.09 米
乘員 3名
重量尺寸
載橋總重量 58.4 噸
載橋尺寸(長×寬×高) 11.23×4.002×4 米
燃油
類別 汽油
油箱總容積 880 升
燃油續駛里程(公路) 125 千米
行駛數據
公路平均行駛速度 48 千米每小時
無準備涉水深 1.2 米
最大爬坡度 30 ?度
越障高 0.91 米
越壕寬 2.6 米
