吸入式光碟機

吸入式光碟機區別於傳統的光碟驅動器，是電腦中的重要組件，也是存儲信息的重要設備。吸入式的外延是進碟方式，就裸碟的進碟方式可分為原始手工式（即翻蓋式，常見於隨身MP3播放器）、抽屜式（常見於notebook配備光碟機）、托盤式（常見於PC光碟機）和吸入式。

基本簡介

吸入式光碟機

吸入式光碟機取消了托盤，而機體上帶有插孔，手動把碟片插入一半，這種光碟機能夠直接的把插入一半的光碟自動吸入，在彈出時則把光碟彈出2/3剛好露出光碟中心圓孔方便取出。而且在光碟入口處，上下邊緣均帶有毛刷，毛刷會在碟片進入時拂去上、下層的灰塵及各種異物，有效的防止灰塵的進入，從而也保護了光頭的清潔，無形中延長了光碟機的使用壽命（因為DVD的故障大多數集中在光頭上，所以光頭過髒，造成無法完成信號拾取，或信號拾取不靈敏，導致無法讀碟或挑碟），待碟片進入後會自動擋住倉口，防止碟片在高速運轉時所形成的氣流從而將灰塵帶入，也防止不小心二次強行插入碟片。吸入式光碟機的好處在於不需要繁瑣的推拉操作，可以避免灰塵進入光碟機。缺點：吸入式光碟機也有其自身缺點，對於8厘米的小碟片和其它特種碟片不能支持（部分新產品已不存在此缺點），還有少數老式的吸入式光碟機沒有緊急彈出功能，一旦發生卡盤就無法退出碟片，需要拆開才能解決。

機芯結構

吸入式光碟機

吸入式光碟機結構，其包括有設在一基座上的承載裝置、驅動裝置、讀寫裝置與壓制裝置，所述驅動裝置驅動該承載裝置在基座的範圍內往復運動；該承載裝置包括有一具有開口的承載盤，且在該開口設定夾持器，並在基座的兩側設定止推元件；碟片從基座的插槽插入後，由該承載盤的開口上的夾持器予以夾持，再由驅動裝置將承載盤輸送至碟片讀取裝置的位置，然後由止推元件阻擋碟片前進，承載盤則繼續移動以脫離碟片，再由壓制裝置將碟片壓制並驅動碟片鏇轉，進而由讀寫裝置對碟片進行讀寫工作。

常逛家電市場的細心人會發現，採用吸入機芯的影碟機正悄然成為新寵，價格明顯高於同一檔次的托盤式產品。相對於托盤式，吸入式給人的感覺是新鮮、先進、高貴。吸入式成為主流只是時間問題，就象內置天線的手機代替外置的一樣，卻已是大勢所趨。對於普通使用者，所有吸入式都是將碟片往進碟口一插就完事，至於是哪種類型的吸入式光碟機芯並不關心也不了解。實際上吸入式光碟機芯品類繁多，而且性能差

吸入式光碟機

異很大。從時間上看吸入式出現的最晚，同時也最為先進。吸入式光碟機芯的概念其實在光碟機誕生之初就有了，和托盤式同一輩份，由於歷史可觀原因一直未能興旺起來。近年來由於攜帶型光電產品的風行和人們求新心理的需求，對吸入式光碟機芯的需求越來越旺。同時隨著生產工藝的進步，吸入式的優點得以放大而缺點得以消除和抑制。目前由日本主導著吸入式機芯的發展趨勢。我國台灣也具有相當的研發實力，但基本上屬於跟風日本。國內在此領域尚無建樹，國內各大影碟機廠商使用的機芯全部是日本、韓國、台灣或其關係企業生產的。可喜的是筆者已經看到一款國內企業自主開發、擁有獨立智慧財產權的吸入式光碟機芯。但蘿蔔青菜各有所愛，就像“開寶馬坐賓士”這句話一樣，無論哪種吸入式都有自己特點來吸引眼球。對於普通老百姓買東西，物美價廉始終是第一準則。

吸入方式

吸入式光碟機

正面輥軸吸入方式
顧名思義，就是轉動的輥軸與碟片資料面接觸，通過摩擦力將碟片吸進倉，就象印表機捲紙一樣。這類機芯要么夾不到，夾到一骨腦卷進去，進碟動作猛，不拖泥帶水。碟片進倉之後被壓到主軸馬達平台上（spindle-motor turntable），所以光頭部件(traverser)不動，抗震性優異，可以用於移動產品，如車載DVD和家用影碟機絕大部分採用這類機芯。此類機型的研發較早，技術相對成熟，產品性能穩定且兼容直徑80mm的碟片。缺點是結構複雜，體積龐大，性能價格比小，不兼容80mm碟片，而且容易刮傷和玷污碟面，這是致命的缺陷，只在高端市場才有相當份額。

側面輥軸吸入式
輥軸通過輥壓碟片側面而將碟片吸進倉，輥軸不接觸碟面，避免刮傷和玷污碟面。但碟片只有1.2mm厚，能提供的接觸面積有限。所以想要得到足夠的摩擦力，壓力必須足夠大。而壓力大勢必造成碟片的變形，這給光頭（pick-up head）工作帶來困難，甚至不能工作。這類機芯有點另類的感覺，在市面上很少見，而且機構複雜、性能不穩定、性能價格比小、不兼容80mm碟片，前途不被看好。

類軟碟機吸入式
這類機芯的進碟工作類似軟碟機：外力將碟片頂進二分之一強，然後吸入結構自動將碟片吞進。但出碟不需要象軟碟機哪樣藉助外力，而是自動將碟片彈出。所以彈力控制不妥碟片就成了飛碟了，這是它的明顯缺點。不同上述兩類機芯，這類機芯需要升降，因而抗震性不佳，還由於碟片是靠主軸馬達上彈性的爪卡緊的，主軸轉速受到限制

吸入式光碟機

（一般不能超過5000RPM）。也不兼容80mm碟片。它的一個優點和側面輥軸吸入式一樣，即碟面受到保護。它的另外一大優勢是機構相對簡單，而且體積小，性能價格比較大，在中高檔市場占有相當份額，尤其是在notebook領域。但使用起來還是覺得有點“落後”，而且常有不吸碟現象，故而尚未在家用影碟機上使用。

磁力吸入式
這類機芯是國內某一企業自主開發並取得了專利，填補了國內空白，打破了被國外企業壟斷的局面，處於全球獨一無二的優勢地位。機芯結構相當簡單又相當精巧，集成了拖盤式和其它吸入式的優點：使用托盤實現吸碟動作，而且動作相當溫柔。其內有一類似機械手的機構可以前後滑動又可以升降而光頭不需要動，通過柔貼的磁力將碟片牢牢夾住並平穩拖進倉，而後輕輕放置到主軸馬達平面上。80mm碟片也兼容。給使用者的感覺象ATM，所以有的廠商將之英文名譯為“slot machine”。進碟時只須將碟片插到一定位置（最多二分之一碟片處），然後就自動進碟，而且插碟力量比類軟碟機吸入式小得多。出碟時和脫盤式無大差別，只是托盤不出倉門。由於碟片在托盤上時都有一類機械手夾著碟片，所以無論進出碟都能以任意角度進行，而這正是托盤式無法實現的。缺點是體積暫時不能足夠小，在notebook領域尚難有作為。它的最大優勢就是價格便宜，和托盤式持平，因為結構簡單；其次是性能穩定，也因為結構簡單。出色的性能價格比是以上三種吸入式無法匹敵的，而吸入式共有的特點又使得托盤式相形見絀。所以它的前景被業內人士一直看好，尤其在影碟機和半高型（half hignt）光碟機領域，最後希望它取代傳統的托盤式機芯。

硬體結構

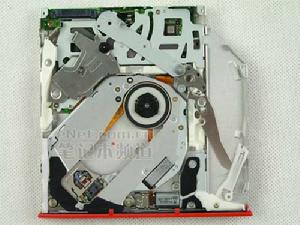

吸入式光碟機內部結構

第一種吸入式光碟機結構，主要在一基座上安裝一機芯，機芯設有一用以嵌插鏇轉光碟讀取資料的轉盤，基座上端設有對應機芯通孔的頂柱；其光碟進片定位、退片機構，主要包括：一傳動裝置、一滑動主體、一滑動板、一推桿、一連桿機構、一橫移主體、一分離板、一激活桿及一定位桿；傳動裝置帶動滑動主體及滑動板移動，滑動板定位槽導引推桿擺動，將光碟自動推入光碟機內，由定位桿定位，使轉盤準確插入光碟中心孔，鏇轉光碟讀取資料。按壓專用反轉按鈕，即可將光碟自動推出光碟機；而且可避免將不符合規格的光碟誤插入光碟機，發生卡盤現象。
第二種吸入式光碟機結構，在一基座上安裝一機芯，機芯設有一用以嵌插鏇轉光碟讀取資料的轉盤。其特徵在於：該光碟進片定位機構。
主要包括：
1、一滑動主體，設於基座，該滑動主體可上下移動；
2、一傳動裝置，設於基座，並帶動滑動主體移動；
3、一滑動板，設於該滑動主體下端；
4、一推桿，設於基座，該滑動板帶動該推桿動作；
5、一連桿機構，設於基座上端，在光碟進片過程中牴觸於光碟；

吸入式光碟機

6、一定位桿，設於基座相對滑動主體的另一側，該定位桿定位光碟於對心位置。

吸盤式光碟機之所以受到市場的熱烈追捧，必定有它的過人之處，除了新穎時尚的外觀造型所帶來的視覺享受外，吸盤式光碟機最大的優勢還在於它良好的性能。廠商先鋒利用在車載音響領域的優勢，創造性地將車載音響技術運用到DVD光碟機的設計與製造，於是，吸盤式光碟機就問世了。由於運用了車載音響的獨特技術，吸盤式光驅擁有和車載音響一樣強大的抗震能力，一改普通光碟機的嬌貴和對工作環境的挑剔。吸盤式光碟機摒棄傳統光碟機慣用的滾筒式（ROLLER）入盤方式，創新採用ARM入盤方式，這種入盤方式最大的特點就是它的超強除塵功能和對碟片的悉心保護。眾所周知，灰塵是光碟機長壽的最大障礙，也是影響光碟機讀盤表現的罪魁禍首，而傳統托盤式光碟機的致命弱點就是它在防塵除塵方面的無能為力。那么吸盤式光碟機又有什麼高招，黑色海綿入口在沒有碟片進出時，一直保持緊密的閉合狀態，灰塵很難混入其中。由於吸盤式光碟機沒有倉門，不需要開合的過程，也就避免了灰塵乘碟片進出之機進入光碟機。而碟片在進出的時候，吸盤式光碟機的黑色海綿進口能對碟片的上下兩面進行溫柔擦拭，既保護了碟片，也防止碟片攜帶灰塵進入光碟機。這樣，灰塵在吸盤式光碟機上就徹底沒有容身之地，也就最大限度地延長的光碟機的使用壽命。多花二、三十RMB，光碟機的壽命可以得到最大程度地延長，看來吸盤式光碟機貴得有理。由於吸盤的獨特構造和技術，吸盤式光碟機在進入中國市場之初，單價高達八百多元，主要的消費群定位為發燒友級用戶。隨著技術的成熟和生產成本的降低，吸盤式光碟機的價格也漸漸趨於平民化。

吸入原理

磁力吸入式光碟機

吸入式光碟機取消了托盤，而機體上帶有插空，手動把碟片插入一半，這種光碟機能夠直接的把插入一半的光碟自動吸入，在彈出時則把光碟彈出2/3剛好露出光碟中心圓孔方便取出。而且在光碟入口處，上下邊緣均帶有毛刷，毛刷會在碟片進入時拂去上、下層的灰塵及各種異物，有效的防止灰塵的進入，從而也保護了光頭的清潔，無形中延長了光碟機的使用壽命（因為DVD的故障大多數集中在光頭上，即：光頭過髒，造成無法完成信號拾取，或信號拾取不靈敏，導致無法讀碟或挑碟），待碟片進入後會自動擋住倉口，防止碟片在高速運轉時所形成的氣流從而將灰塵帶入，也防止不小心二次強行插入碟片。

吸入式光碟機的好處在於不需要繁瑣的推拉操作，可以避免灰塵進入光碟機。吸入式光碟機也有其自身缺點，對於8厘米的小碟片和其它特種碟片不能支持（部分新產品已不存在此缺點），還有少數老式的吸入式光碟機沒有緊急彈出功能，一旦發生卡盤就無法退出碟片，需要拆開才能解決。

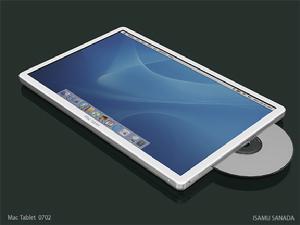

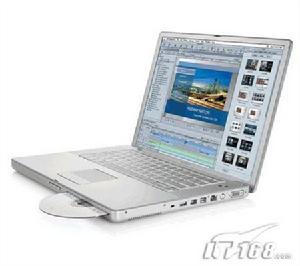

超薄吸入式光碟機，在蘋果的Mac Book筆記本上我們早已看不到傳統的托盤式光碟機的身影了，取而代之的是更加美觀實用的吸入式光碟機。但是由於Mac Book筆記本本身十分嚴密的構造，可能很少有人想過對它的光碟機進行更換。當然，就算你想更換光碟機，市面上是否有合適其使用的產品仍舊另當別論。但就在最近，MCE Technologies公司宣布了其一款最新的吸入式超薄的DVD刻錄機——“MCE Lucid M8XDL”。這款DVD刻錄機可作為MacBook Pro和MacBook筆記本原配光碟機的替代品，並且其所支持的格式更加全面。新的“MCE Lucid M8XDL”採用IEEE1394接口，具有2MB的快取。機身尺寸128×12.7×129毫米，其重量僅為180克。“MCE Lucid M8XDL”能夠支持各種CD、DVD光碟的讀取和寫入，在支持格式上該機能夠提供：DVD±R 8X、DVD±R DL 4X、DVD+RW 8X、DVD-RW 6X、CD-R 24X、CD-RW 24X等。該DVD刻錄及能夠支持Mac OS 9、Mac OS X 10.2/3/4/5等多種Mac系統，以及兼容iDVD、DVD Studio Pro、Tunes、iPhoto、Disc Burner、Apple DVD Player等各種蘋果軟體。另據：“MCE Lucid M8XDL”DVD刻錄及現在已經上市，其售價為199美元。

故障解決

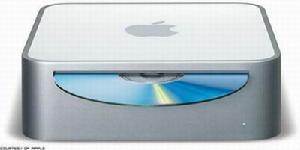

蘋果機吸入式光碟機

1、讀取引導啟動盤

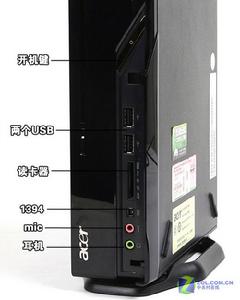

很多和我一樣的acer5500都遇到過吸入式光碟機不能讀番茄花園、深山紅葉之類的啟動盤。
提示 error loading image:default.ezb
解決方法：
啟動時先不要放光碟，選擇從光碟啟動，檢查不到會自動跳回選擇啟動項的那個畫面這時把光碟放進去，則可識別。
2、彈出光碟
吸入式光碟機除了噪音大之外最大的一個缺點恐怕就是常常卡盤光碟退不出來。
解決方法：
機械的問題機械辦，按下彈出按鈕後用手指用力撐開光碟出口撐得越大光碟越容易出來簡單實用。

相關資料

吸入式光碟機筆記本

光碟驅動器(光碟機)是一個結合光學、機械及電子技術的產品。在光學和電子結合方面，雷射光源來自於一個雷射二極體，它可以產生波長約0.54-0.68微米的光束，經過處理後光束更集中且能精確控制，光束首先打在光碟上，再由光碟反射回來，經過光檢測器捕獲信號。光碟上有兩種狀態，即凹點和空白，它們的反射信號相反，很容易經過光檢測器識別。檢測器所得到的信息只是光碟上凹凸點的排列方式，驅動器中有專門的部件把它轉換並進行校驗，然後我們才能得到實際數據。光碟在光碟機中高速的轉動，雷射頭在司服電機的控制下前後移動讀取數據。

雷射頭是光碟機的心臟，也是最精密的部分。它主要負責數據的讀取工作，因此在清理光碟機內部的時候要格外小心。雷射頭主要包括：雷射發生器（又稱雷射二極體），半反光稜鏡，物鏡，透鏡以及光電二極體這幾部分。當雷射頭讀取碟片上的數據時，從雷射發生器發出的雷射透過半反射稜鏡，匯聚在物鏡上，物鏡將雷射聚焦成為極其細小的光點並打到光碟上。此時，光碟上的反射物質就會將照射過來的光線反射回去，透過物鏡，再照射到半反射稜鏡上。此時，由於稜鏡是半反射結構，因此不會讓光束完全穿透它並回到雷射發生器上，而是經過反射，穿過透鏡，到達了光電二極體上面。由於光碟表面是以突起不平的點來記錄數據，所以反射回來的光線就會射向不同的方向。人們將射向不同方向的信號定義為“0”或者“1”，發光二極體接受到的是那些以“0”，“1”排列的數據，並最終將它們解析成為我們所需要的數據。

吸入式光碟機

在雷射頭讀取數據的整個過程中，尋跡和聚焦直接影響到光碟機的糾錯能力以及穩定性。尋跡就是保持雷射頭能夠始終正確地對準記錄數據的軌道。當雷射束正好與軌道重合時，尋跡誤差信號就為0，否則尋跡信號就可能為正數或者負數，雷射頭會根據尋跡信號對姿態進行適當的調整。如果光碟機的尋跡性能很差，在讀盤的時候就會出現讀取數據錯誤的現象，最典型的就是在讀音軌的時候出現的跳音現象。所謂聚焦，就是指雷射頭能夠精確地將光束打到碟片上並受到最強的信號。當雷射束從碟片上反射回來時會同時打到4個光電二極體上。它們將信號疊加並最終形成聚焦信號。只有當聚焦準確時，這個信號才為0，否則，它就會發出信號，矯正雷射頭的位置。聚焦和尋道是雷射頭工作時最重要的兩項性能，我們所說的讀盤好的光碟機都是在這兩方面性能優秀的產品。目前,市面上英拓等少數高檔光碟機產品開始使用步進馬達技術,通過螺鏇螺桿傳動齒輪，使得1/3定址時間從原來85ms降低到75ms以內，相對於同類48速光碟機產品82ms的定址時間而言,性能上得到明顯改善。而且光碟機的聚焦與尋道很大程度上與碟片本身不無關係。目前市場上不論是正版盤還是盜版盤都會存在不同程度的中心點偏移以及光介質密度分布不均的情況。當光碟高速鏇轉時，造成光碟強烈震動的情況，不但使得光碟機產生風噪，而且迫使雷射頭以相應的頻率反覆聚焦和尋跡調整，嚴重影響光碟機的讀盤小過於使用壽命。在36X-44X的光碟機產品中，普遍採用了全鋼機芯技術，通過重物懸垂實現能量的轉移。但面對每分鐘上萬轉的高速產品，全鋼機芯技術顯得有些無能為力，市場上已經推出了以ABS技術為核心的英拓等光碟機產品。ABS技術主要是通過在光碟托盤下配置一副鋼珠軸承，當光碟出現震動時，鋼珠會在離心力的作用下滾動到質量較輕的部分進行填補，以起到瞬間平衡的作用，從而改善光碟機性能。

國產品牌

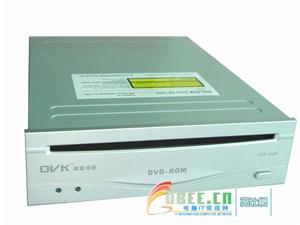

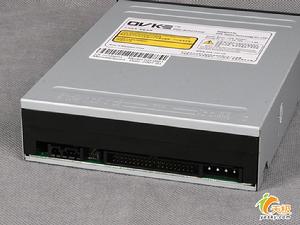

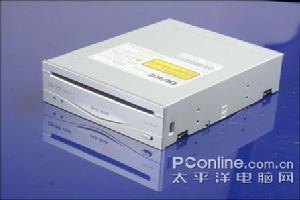

ovk精密吸入式光碟機賞析

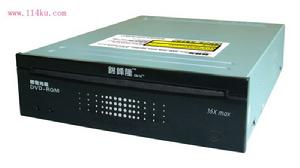

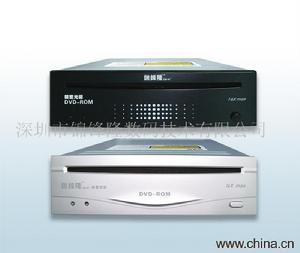

深圳錦鋒隆數位技術公司首創的高精密磁力吸入式電腦光碟機，2006年7月30日在信息產業部電子發展基金項目組織的專家評審中受到高度重視。這種產品的研製成功，標誌著我國擁有了自己的光碟機核心技術，躋身世界前列。國際市場光碟機產品一直採用進出倉式機芯，其概念和性能落後，已經不能滿足市場和用戶的新需求。深圳錦鋒隆數位技術公司研發的磁力吸入式電腦光碟機，不需要碟片盒（倉），結構簡單、機芯薄、大小碟片兼用，讀寫碟片質量好、噪音小。該技術讓碟片與光學頭間保持穩定的相對位置，相對光學頭避震性能好，實現了極速的跳軌尋跡、超群的定位聚焦功能等優點。該技術首創精密磁力吸入概念，屬原發性技術創新，目前已申請及獲得授權“一種碟片吸入式機芯”發明型專利、“一種兼容大小碟片機芯”實用新型專利等數十項中國專利，以及數項PCT國際專利保護。據PCT國際檢索單位評價，本發明具有明顯的簡化裝配和降低成本的效果，極具創造性。2004年11月，信息產業部中國光碟產業推進委員會在廣東省江門市召開的年會上，對其給予了高度評價：該機芯的研製成功，是繼光學頭、LD、非球面物鏡、高清伺服解碼一體化晶片之後，我國光碟產業關鍵技術、關鍵件本土化的又一重大突破。它結束了我國沒有自主智慧財產權機芯的時代，擺脫了我國將在吸入式機芯上受制於人的境地。名為OVK的精密機芯技術套用於電腦光碟機，其讀碟狀態的低噪音（4倍速時19分貝），大大超過“靜音王”（50分貝），由於設計簡單精煉，其價格與目前的進出倉式普通光碟機相近。這種領先技術，將廣泛套用於包括紅光和藍光技術的高清數字家電行業、汽車電子行業等。
