記憶棒

記憶棒全稱Memory Stick，它是由日本索尼公司最先研發出來的移動存儲媒體。記憶棒它用在索尼的PSP，PSX系列遊戲機，數位相機，數碼攝像機，索愛的手機，還有筆記本上，用於存儲數據，相當於計算機的硬碟。

內容簡介

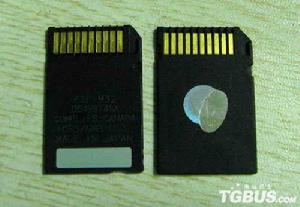

記憶棒

記憶棒（Memory Stick）又稱MS卡，是一種可移除式的快閃記憶卡格式的存儲設備，由索尼公司製造，並於1998年10月推出市場；它亦被概括了整個Memory Stick的記憶卡系列。這個系列包括了Memory Stick PRO（容許更佳的最大儲存容量和更快的傳輸速度）、Memory Stick Duo（Memory Stick 的小型格式版本，包括PRO Duo）、和比Duo更小的Memory Stick Micro (M2)。記憶棒家族非常龐大，種類也很多，一般來說分為以下幾種：藍色的記憶棒俗稱“藍條”，是使用得最多的記憶棒，多用於數位相機和數碼攝象它具備著作權保護功能，多用於索尼公司的數碼隨身聽；“Memory Stick Pro”是新發布不久的一種記憶棒規格，目前還沒有中文名稱，它不但和白條一樣具備著作權保護功能，而且速度非常快，容量更是高達32GB；“Memory Stick DUO”是目前記憶棒家族中體積最小巧的，它可以通過適配器與記憶棒接口兼容，它也分藍色和白色兩種，藍色的名為“Memory Stick DUO”，白色的名為“Memory Stick PRO MAGICGATE”，具備著作權保護的功能，容量也更大。

發展概述

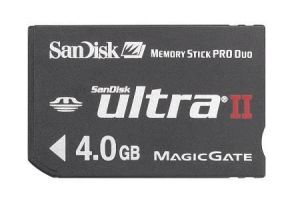

超大4GB記憶棒

索尼一向獨來獨往的性格造就了記憶棒的誕生。這種口香糖型的存儲設備幾乎可以在所有的索尼影音產品上通用。記憶棒（Memory Stick）外形輕巧，並擁有全面多元化的功能。它的極高兼容性和前所未有的“通用儲存媒體”（Universal Media）概念，為未來高科技個人電腦、電視、電話、數位照相機、攝像機和攜帶型個人視聽器材提供新一代更高速、更大容量的數字信息儲存、交換媒體。除了外型小巧、具有極高穩定性和著作權保護功能以及方便地使用於各種記憶棒系列產品等特點外，記憶棒的優勢還在於索尼推出的大量利用該項技術的產品，如DV攝像機、數位相機、VAIO個人電腦、彩色印表機、Walkman、IC錄音機、LCD電視等，而PC

記憶棒

卡轉換器、3.5英寸軟碟轉換器、並行出口轉換器和USB讀寫器等全線附屬檔案使得記憶棒可輕鬆實現與PC及蘋果機的連線。

索尼記憶棒推出後，三星、愛華、三洋、卡西歐、富士通、奧林巴斯、夏普等一系列公司已表示了對此格式的支持。索尼公司目前還在尋求家用電子行業和IT行業對記憶棒格式的認同。 Sony將在今後把更多代表記憶棒最新發展的產品介紹到國內市場。記憶棒的缺點一是只能在索尼數位相機中使用，二是容量尚不夠大。索尼在記憶棒的基礎上將體積減小至約1/3，設計製造了記憶棒Duo，外型尺寸僅為31×20×1.6mm，重量也縮小了一倍，為2克，這和xD卡非常相仿，非常便於攜帶。這種記憶棒Duo很方便套用於相當小巧的手機和數位相機中，以及各種mp3播放器等電子產品中。為了獲取更大的容量和更高的速度，索尼推出了全新的記憶棒PRO，這是由索尼和Sandisk公司共同開發的，外型體積較記憶棒均沒有變化，但是可以實現8GB容量，老式設備將不能使用這種新型的

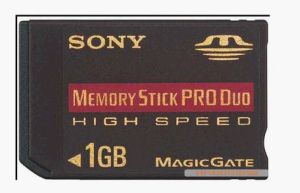

索尼1GB記憶棒

記憶棒PRO，不過現在生產的有記憶棒PRO插槽的數碼產品可以向下兼容，使用傳統的記憶棒。記憶棒PRO除串列傳送之外，還支持並行傳送，以實現多種數據的同時傳遞與接收。在平行傳送模式中，數據以大於160Mbps(理論值)的速度傳送，使實時記錄DVD質量的動態圖像成為可能。擁有這種高速，記憶棒PRO同樣可以支持即將到來的寬頻時代帶來的先進解決方案。記憶棒PRO沒有藍條和白條之分，所有的記憶棒PRO都具備著作權保護功能。

2003年3月份，在記憶棒PRO的基礎上設計製造了記憶棒Pro Duo，是一種是對過去的記憶棒Duo進行新支持並行接口的改進後的產品。記憶棒PRO Duo將所有記憶棒PRO的先進功能打包壓縮成Duo格式。它採用更高密度的疊加技術。

記憶棒Pro Duo除串列傳送之外還支持並行傳送，能以160Mpbs(理論上的最大量)的速度傳送數據。這種媒體回響寬頻時期高級應用程式越來越多的用途，提供快速，簡便地複製高解析度的數碼圖像，以及大容量演示數據的方法。記憶棒允許記錄有著作權保護的內容及高速數據傳送，在廣泛的產品領域內維持高兼容性，包括小型移動設備。通過連線適配器，它同樣可以套用於兼容標準尺寸記憶棒的產品。

使用方法

記憶棒

最初的Memory Stick提供最多128MB的容量，以及Memory Stick Select容許兩張128MB的容量於一張卡內。而含有8GB容量的Memory Stick，已於2006年在拉斯維加斯舉行的國際消費電子展中公布，但根據索尼公司的資料，Memory Stick PRO最大可能容量為32GB。一般而言，Memory Stick是用來為手提式裝置作為儲存媒體的, 以易於移除的方式來被PC存取。例如，索尼的數位相機用Memory Sticks來儲存影像檔。以Memory Stick讀卡器(一般是一個以USB或其他連線方式連線的細小的盒子)，用家可不需把新力數位相機接到電腦而複製圖片。有Memory Stick在數位相機的新力用家、數碼音樂播放機，PDA，手提電話，PSP，和其他的裝置以及索尼的VAIO個人電腦早已包含Memory Stick插槽。除了從數位相機複製影像檔外，用家還可以複製任何類型的檔案到記憶棒內或把檔案從記憶棒內複製出來。市面上也有PCMCIA、CompactFlash或3.5存軟碟接口的讀卡器。兼容性方面，較老的MS卡能夠在較新的讀取裝置上使用，(較短的Memory Stick Duo 加上一個適配器後也可以使用)。但是，Memory Stick PRO 和 Memory Stick PRO Duo 通常不能在較老的讀取裝置上使用。記憶棒是索尼獨家開發的標準，第三方的生產廠家還有SanDisk和Lexar。儘管它是索尼獨家支持的標準，記憶棒還是比其它獨家支持的快快閃記憶體儲格式壽命更長。

性能特點

記憶棒

記憶棒除了外型小巧、具有極高穩定性和著作權保護功能以及方便地使用於各種記憶棒系列產品等特點外，記憶棒的優勢還在於索尼推出的大量利用該項技術的產品，如DV攝像機、數位相機、VAIO個人電腦、彩色印表機、Walkman、IC錄音機、LCD電視等，而PC卡轉換器、3.5英寸軟碟轉換器、並行出口轉換器和USB讀寫器等全線附屬檔案使得記憶棒可輕鬆實現與PC及蘋果機的連線。記憶棒推出後，三星、愛華、三洋、卡西歐、富士通、奧林巴斯、夏普等一系列公司已表示了對此格式的支持。索尼公司目前還在尋求家用電子行業和IT行業對記憶棒格式的認同。 Sony將在今後把更多代表記憶棒最新發展的產品介紹到國內市場。記憶棒的缺點一是只能在索尼數位相機中使用，二是容量尚不夠大。索尼在記憶棒的基礎上將體積減小至約1/3，設計製造了記憶棒Duo，外型尺寸僅為31×20×1.6mm，重量也縮小了一倍，為2克，這和xD卡非常相仿，非常便於攜帶。這種記憶棒Duo很方便套用於相當小巧的手機和數位相機中，以及各種mp3播放器等電子產品中。為了獲取更大的容量和更高的速度，索尼推出了全新的記憶棒PRO，這是由索尼和Sandisk公司共同開發的，外型體積較記憶棒均沒有變化，但是可以實現８GB的容量，老式設備將不能使用這種新型的記憶棒PRO，不過現在生產的有記憶棒PRO插槽的數碼產品可以向下兼容，使用傳統的記憶棒。記憶棒PRO除串列傳送之外，還支持並行傳送，以實現多種數據的同時傳遞與接收。在平行傳送模式中，數據以大於160Mbps(理論值)的速度傳送，使實時記錄DVD質量的動態圖像成為可能。擁有這種高速，記憶棒PRO同樣可以支持即將到來的寬頻時代帶來的先進解決方案。記憶棒PRO沒有藍條和白條之分，所有的記憶棒PRO都具備著作權保護功能。

外形樣式

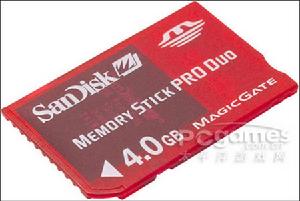

4GB記憶棒

記憶棒一般具有防寫開關。 和很多Flash Memory存儲卡不同，Memory Stick規範是非公開的，沒有什麼標準化組織。採用了Sony自己的外型、協定、物理格式和著作權保護技術，要使用它的規範就必須和Sony談判簽訂許可。Memory Stick也包括了控制器在內，採用10針接口，數據匯流排為串列，最高頻率可達20MHz，電壓為2.7伏到3.6伏，電流平均為45mA。可以看出這個規格和差不多同一時間出現的MMC頗為相似。2003年3月份，在記憶棒PRO的基礎上設計製造了記憶棒Pro Duo，是一種是對過去的記憶棒Duo進行新支持並行接口的改進後的產品。記憶棒PRO Duo將所有記憶棒PRO的先進功能打包壓縮成Duo格式。它採用更高密度的疊加技術。記憶棒Pro Duo除串列傳送之外還支持並行傳送，能以160Mpbs(理論上的最大量)的速度傳送數據。這種媒體回響寬頻時期高級應用程式越來越多的用途，提供快速，簡便地複製高解析度的數碼圖像，以及大容量演示數據的方法。記憶棒允許記錄有著作權保護的內容及高速數據傳送，在廣泛的產品領域內維持高兼容性，包括小型移動設備。通過連線適配器，它同樣可以套用於兼容標準尺寸記憶棒的產品。

不同版本

512MB記憶棒

最早一代的記憶棒尺寸與口香糖相仿，容量從4MB到128MB。很快這樣的容量就顯得捉襟見肘，索尼因此就開發了新的“可選記憶棒”（Memory Stick Select），其原理與早先5.25軟碟相仿，即可以雙面使用。一個可選記憶棒有兩面，每面128兆，撥動開關，可以選擇正或反面。這個方案實際上沒有被廣泛接受，但這也使老的記憶棒讀取裝置可以使用更大容量的記憶棒。目前Lexar仍然在生產256兆的可選記憶棒。Memory Stick PRO是大容量記憶棒的最終解決方案。 大部分老的讀取裝置也能支持MS PRO。通過Flash ROM的更新，其它較老的讀卡器也能兼容MS PRO。MS PRO的傳輸速率更快，最大支持容量能達到32GB(截至05年6月，最大容量4GB)。 所有大於1GB的MS PRO都支持高速傳輸模式，大容量的記憶棒相比同樣容量的SD卡或者CF卡，價格要高的多。MagicGate標準是一個加密系統，能夠保護音樂只能被授權的設備下載和播放，無法複製。某些MS和所有的MS PRO都支持MagicGate。MS Duo 適配器和MS PRO DuoMemory Stick Duo是記憶棒中的小個子，主要是用來與SD格式競爭的，它用在卡片數位相機、手提電話以及PSP上。它擁有與MS相對應的版本（支持或不支持高速模式，有沒有MagicGate等等）。用一個適配器（通常與卡搭配銷售）就可以使Duo與大尺寸的記憶棒一樣使用。索尼在2005年9月30日宣布，它與SanDisk的合資工廠會推出一種新的記憶棒格式，新的Memory Stick Micro (M2)尺寸僅 15 × 12.5 × 1.2 毫米，理論上支持32 GB。最高傳輸速度160 MB/秒。

記憶棒

標準傳輸速度：最高寫速度: 14.4 M比特/秒 (1.8 MB/秒) 最高讀速度: 19.6 M比特/秒 (2.5 MB/秒)
PRO 傳輸速度：傳輸: 160 M比特/秒 (20 MB/秒) 最小寫速度: 15 M比特/秒
Micro 傳輸速度：傳輸: 160 M比特/秒 (20 MB/秒)
外形尺寸：
標準版：50.0 mm (寬) × 21.5 mm (高) × 2.8 mm (厚)
Duo：31.0 mm (寬) × 20.0 mm (高) × 1.6 mm (厚)
Micro：15.0 mm (高) × 12.5 mm (寬) × 1.2 mm (厚)
MS、SD、CF、xD、MMC是目前在市場流通的記憶卡規格。獲得新力公司授權生產兼容的記憶棒產品廠商包括Apacer，SanDisk，Lexar，HAGIWARA，I-O DATA，三星以及Transcend等。

故障修復

記憶棒DIY

故障現象：一次一條128MB的SONY記憶棒在通過讀卡器傳輸數據後再插入數位相機，相機提示MEMORY STICK錯誤，利用相機和電腦的格式化工具對記憶棒重新格式化無效，基本判定該記憶棒有硬體故障。
故障處理：本著死馬當活馬醫的心態撬開記憶棒一探究竟。記憶棒的塑膠外殼為密封狀態並未提供用戶打開外殼的途徑，所以我們只能用小刀慢慢割，並嘗試在開口處慢慢撬。對於一些所謂水貨的假棒開殼比較容易，它的粘合點少，有時一撬就裂開了一大半。真貨由於採用大面積粘合所以要多費一番周折，撬不開的地方不要硬撬，為了保護外觀儘量慢慢割。取出記憶棒主體線路板可以看到其結構非常簡單，PCB板上主要有控制晶片、存儲晶片、防寫開關以及少量貼片電阻電容和一個貼片三極體。藉助放大鏡仔細觀察每個部件，發現存儲晶片的引腳似乎有虛焊的現象，遂決定用大面積補焊法，即無論該焊點是否正常在一定區域內對所有焊點再次加熱補焊）。由於晶片引腳比較細密所以用普通尖頭烙鐵補焊時要格外小心，防止焊料將相鄰引腳短路，同時也要注意防靜電。建議使用熱風焊台來進行補焊，這樣更為安全迅捷，對晶片一側引腳全部加熱等原焊錫融化時加壓固定即可。經過補焊後該記憶棒復活了。對於修復的記憶棒，外殼可用AB膠重新封起來，不建議用502膠水，因為它雖然速度快但容易產生白色殘留物質。
故障分析：假棒外殼塑膠材質較真貨要薄要軟，加上假貨的焊接工藝參次不齊，所以經常插拔這種記憶棒容易引起內部晶片引腳脫焊導致故障，虛焊的部位以存儲晶片為多，也有少量控制晶片。

PSP選擇

PSP專用記憶棒

市面上配PSP帶的都是組棒．行棒大概是組棒的兩倍價錢，去專賣店買，有5年全國聯保的是原裝記憶棒，8G的都是用的升級晶片。

記憶棒的選購：作為PSP破解遊戲的載體，這個被黑客破解ISO遊戲的突破口可以說是除了主機之外最重要的元素。記憶棒英文名稱MemoryStick，適合SONY PSP的只有一種規格的記憶棒就是短棒及MemoryStick Duo.短棒又分很多種，向高速短棒，普通短棒和超高速短棒等等．目前正規生產記憶棒的廠家只有2家，一家是SONY，另外一家是索尼授權專門開發記憶棒的SANDISK．因為在技術方面研究的早，所以SANDISK牌子的短棒實際使用性能要優於SONY，大家可以不必迷信索尼的東西就一定是最好的。當然市面上出售的以及大家使用的很可能並不是出自這兩個商家旗下的生產工廠，因為在中國造假和盜版不是一般的嚴重．採購一台記憶棒模具加工機，再進到原裝晶片，你自己也可以造出記憶棒來．這種記憶棒就是我們熟稱的組棒．組棒並不等同於假棒，因為它除了生產許可權等問題，使用方面還是可以的，速度方面不比原裝棒差多少．但假棒就不然了，假棒有很多都是用的升級晶片，就是所謂的擴容晶片．這種晶片經常被用於大容量的隨身碟，舉個例子來說，一個使用2個2G晶片的擴容4G 隨身碟一次最大能複製2G的檔案，超出這個限制就無法識別即是說你可以考2個1.8G的檔案進去，卻不能考3.6G的檔案。

索尼記憶棒： Sony發明了記憶棒，授權給了SanDisk、Lexar、Apacer公司生產銷售

記憶棒

行棒：正品行貨；SONY原裝的分為日本生產的日本產原裝記憶棒和在上海索廣（SVA）生產的中國產原裝棒。
組棒：記憶棒也分為“水貨”和“行貨”。所謂的行貨就是指原廠生產，通過正規渠道進口的或者是在廠商設在中國的工廠生產的產品。這類產品都是通過了廠家的嚴格的質量監控，廠家提供質保的產品。而水貨的定義則很廣泛，有時是指未經過正常報關手續走私到國內的原裝產品，而有時則是指國內東南沿海地區作坊製造的仿冒品。所以我們又常把這些所謂的“水棒”稱為“組棒”（組裝記憶棒）。

SanDisk在國內擁有宏衢和沃靈兩家代理
1、Memory Stick（MSA-128A、64A)
只適用於個人數位化內容及數據 規格:21.5×50×2.8mm 約4g 並行接口 讀取速度：2.45MB/秒
2、Memory Stick（MSA-128/C、64/C)
New Memory Stick 記憶棒能使用於所有兼容Memory Stick、MagicGate Memory Stick和Memory Stick Pro的產品；可實現高速度的數據傳輸；具備MagicGate 著作權保護技術，提供了安全的下載和播放具備著作權保護內容的環境，提供保護個人資料和絕密資料安全的可能。
規格：21.5×50×2.8mm 約4g 記憶棒接口（並行/串列） 讀取速度：160Mbps/秒
（20MB/秒）
3、Memory Stick PRO（MSX-1G、512/C 256/C）
套用Memory Stick PRO記憶棒格式，最高記錄容量理論上可達到32GB。因此，使用可以Memory Stick PRO記憶棒，可以記錄更為豐富的寬頻內容，例如 DVD畫質的影像、3D遊戲等；高速度：可實現最高160Mbps的數據傳輸速度，相當與普通MemoryStick記憶棒的8倍。還可實現最低15mbps的數據寫存速度，這使得實時記錄高精度的移動影像成為可能，還能實現防止因為突然斷電或記錄媒體移動而造成的數據遺失；具備MagicGate 著作權保護技術，提供了安全的下載和播放具備著作權保護內容的環境.提供保護個人資料和絕密資料安全的可能。
規格：21.5×50×2.8mm 約4g 記憶棒接口（並行/串列） 讀取速度：160Mbps/秒（20MB/秒） 最小寫入速度：15Mbps/秒

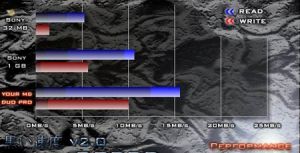

記憶棒速度測試範例圖

4、Memory Stick Duo（MSH-M128A、M64A）
可實現最高160Mbps的數據傳輸速度,相當與普通Memory Stick記憶棒的8倍， 使大容量的數據實現高速傳輸，包括高精度的數碼照片和各種檔案；使用隨機提供的適配器，Memory Stick Duo記憶棒能使用於所有兼容Memory Stick和Memory Stick Pro的產品；具備MagicGate 著作權保護技術,提供了安全的下載和播放具備著作權保護內容的環境.提供保護個人資料和絕密資料安全的可能 。
規格：20×31×1.6mm 約2g 記憶棒接口（並行/串列） 讀取速度：160Mbps/秒（20MB/秒）
5、Memory Stick PRO Duo（MSX-M512A/C、M256A/C）
Memory Stick Pro Duo記憶棒的理論最大容量可達到32GB，能紀錄更豐富的寬頻網路的內容，包括DVD質量的移動影像以及3D遊戲。目前的最大容量是512MB、可以記錄190張500萬像素的JPEG照片，或者12分鐘的MPEG2的DVD質量的移動影像；可實現最高160Mbps的數據傳輸速度,相當與普通Memory Stick記憶棒的8倍, 使大容量的
數據實現高速傳輸，包括高精度的數碼照片和各種檔案；使用隨機提供的適配器，Memory Stick Pro Duo記憶棒能使用於兼容標準尺寸的Memory Stick Pro的產品；具備MagicGate 著作權保護技術,提供了安全的下載和播放具備著作權保護內容的環境提供保護個人資料和絕密資料安全的可能。
規格：20×31×1.6mm 約2g 記憶棒接口（並行/串列） 讀取速度：160Mbps/秒（20MB/秒） 最小寫入速度：15Mbps/秒。

最安全的記憶棒

以生產瑞士軍刀而聞名全球的維氏集團日前推出了一款號稱超級安全的記憶棒，該記憶棒容量有8GB 16GB 32GB之分 售價從75美元到270美元不等，其安全措施包括了指紋識別，熱感測器，和自毀裝置，該自毀裝置在有人試圖強行使用記憶棒時會自動開啟，從而燒掉記憶棒的CPU和晶片
