原理

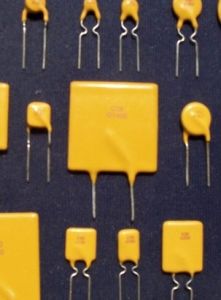

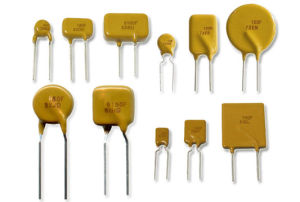

VICFUSE自恢復保險絲自恢復保險絲的動作原理是一種能量的動態平衡，流過RF/WH系列元件的電流由於RF/WH系列的關係產生熱量，產生的熱全部或部分散發到環境中，而沒有散發出去的熱便會提高RF/WH系列元件的溫度。
正常工作時的溫度較低，產生的熱和散發的熱達到平衡。RF/WH系列元件處於低阻狀態，RF/WH系列不動作，當流過RF/WH系列元件的電流增加或環境溫度升高，但如果達到產生的熱和散發的熱的平衡時，RF/WH系列仍不動作。當電流或環境溫度再提高時，RF/WH系列會達到較高的溫度。若此時電流或環境溫度繼續再增加，產生的熱量會大於散發出去的熱量，使得RF/WH系列元件溫度驟增，在此階段，很小的溫度變化會造成阻值的大幅提高，這時RF/WH系列元件處於高阻保護狀態，阻抗的增加限制了電流，電流在很短時間內急劇下降，從而保護電路設備免受損壞，只要施加的電壓所產生的熱量足夠RF/WH系列元件散發出的熱量，處於變化狀態下RF/WH系列元件便可以一直處於動作狀態（高阻）。當施加的電壓消失時，RF/WH系列便可以自動恢復了。
選型
1、確定電路的以下參數：
a最大工作環境溫度b標準工作電流c最大工作電壓（Umax）d最大故障電流（Imax）
2、選擇能適應電路最大環境溫度和標準工作電流的自恢復保險絲元件

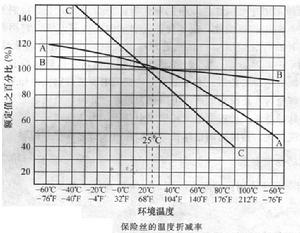

使用溫度折減{環境溫度(℃）的工作電流（A）}表並選擇與電路最大環境溫度最匹配的溫度。瀏覽該欄以查閱等於或大於電路標準工作電流值。
3、將所選元件的最大電氣額定值與電路最大工作電壓和故障電流作比較
使用電氣特性表來驗證您在第2步中所選的元件是否將採用電路的最大工作電壓和故障電流。查閱裝置的最大工作電壓和最大故障電流。確保Umax和Imax大於或等於電路的最大工作電壓和最大故障電流。
4、確定動作時間
動作時間是當故障電流出現在整台裝置上時將此元件切換到高電阻狀態所用的時間量。為了提供預期的保護功能，明確自恢復保險絲元件的工作時間是很重要的。如果您選擇的元件動作過快，則會出現異常動作或有害的動作。如果元件動作過慢，則受到保護的組件在元件切換到高電阻狀態之前可能損壞。
使用25℃的典型動作時間曲線來確定自恢復保險絲元件的動作時間對於電路來說是過快還是過慢。如果是則返回第2步重新選擇備用元件。
5、驗證環境工作溫度
技術標準
運行圖示說明PPTC熱敏電阻應按零功率電阻分檔包裝，並在外包裝標明阻值範圍。耐壓、耐流能力測試後，每組樣品中自身前的電阻變化率極差δ|Ri後-Ri前/Ri前-（Rj後-Rj前）/Rj前 |≤100%
2、PTC效應
說一種材料具有PTC (Positive Temperature Coefficient) 效應，即正溫度係數效應，僅指此材料的電阻會隨溫度的升高而增加。如大多數金屬材料都具有PTC效應。在這些材料中，PTC效應表現為電阻隨溫度增加而線性增加，這就是通常所說的線性PTC效應。
3、非線性PTC效應
經過相變的材料會呈現出電阻沿狹窄溫度範圍內急劇增加幾個至十幾個數量級的現象，即非線性PTC效應。相當多種類型的導電聚合體會呈現出這種效應，如高分子PTC熱敏電阻。這些導電聚合體對於製造過電流保護裝置來說非常有用。
4、初始電阻 Rmin
在被安裝到電路中之前，環境溫度為25℃的條件下測試，RF/WH系列的高分子PTC熱敏電阻的阻值。
5、Rmax
在室溫條件下，RF/WH系列高分子PTC熱敏電阻動作或回流焊接安裝到電路板中一小時後測得的最大電阻值。
6、最小電阻（Rmin）/最大電阻（Rmax）
在指定環境溫度下，例如：25℃，安裝到電路之前特定型號的RF/WH系列高分子熱敏電阻的阻值會在規定的一個範圍內，即在最小值（Rmin）和最大值（Rmax）之間。此值被列在規格書中的電阻欄里。
7、維持電流 Ihold
維持電流是RF/WH系列高分子PTC熱敏電阻保持不動作情況下可以通過的最大電流。在限定環境條件下，裝置可保持無限長的時間，而不會從低阻狀態轉變至高阻狀態。
8、動作電流 Itrip
在限定環境條件下，使RF/WH系列高分子熱敏電阻在限定的時間內動作的最小穩態電流。
9、最大電流 Imax （耐流值）
在限定狀態下， RF/WH系列高分子PTC熱敏電阻安全動作的最大動作電流，即熱敏電阻的耐流值。超過此值，熱敏電阻有可能損壞，不能恢復。此值被列在規格書中的耐流值一欄里。
10、泄漏電流IRES
RF/WH系列高分子PTC熱敏電阻鎖定在其高阻狀態時，通過熱敏電阻的電流。
11、最大工作電流/正常操作電流
在正常的操作條件下，流過電路的最大電流。在電路的最大環境工作溫度下，用來保護電路的RF/WH系列高分子PTC熱敏電阻的維持電流一般來說比工作電流大。
12、動作
RF/WH系列高分子PTC熱敏電阻在過電流發生或環境溫度增加時由低阻值向高阻值轉變的過程。
威可特參數標準過電流發生開始至熱敏電阻動作完成所需的時間。對任何特定的RF/WH系列高分子PTC熱敏電阻而言，流經電路的電流越大，或工作的環境溫度越高，其動作時間越短。
14、Vmax 最大電壓（耐壓值）
在限定條件下， RF/WH系列高分子PTC熱敏電阻動作時，能安全承受的最高電壓。即熱敏電阻的耐壓值。超過此值，熱敏電阻有可能被擊穿，不能恢復。此值通常被列在規格書中的耐壓值一欄里。
15、最大工作電壓
在正常動作狀態下，跨過RF/WH系列高分子PTC熱敏電阻兩端的最大電壓。在許多電路中，相當於電路中電源的電壓。
16、導電聚合體
在此指由導電粒子（炭黑，碳纖維，金屬粉末，金屬氧化物等）填充絕緣的高分子材料（聚烯烴，環氧樹脂等）而製得的導電複合材料。
17、環境溫度
在熱敏電阻或者一個聯有熱敏電阻元件的電路周圍靜止空氣的溫度。
18、工作溫度範圍
P元件可以安全工作的環境溫度範圍。
19、最大工作環境溫度
預期元件可以安全工作的最高環境溫度。
20、功率耗損
RF/WH系列高分子PTC熱敏電阻動作後所消耗的功率，通過計算流過熱敏電阻的泄漏電流和跨過熱敏電阻的電壓的乘積得到。
21、高溫，高濕老化
在室溫下， 測量RF/WH系列高分子PTC熱敏電阻在較長時間(如150小時)處於較高溫度(如85℃)及高濕度(如85% 濕度)狀態前後的阻值的變化。
22、被動老化測試
室溫下，測量RF/WH系列高分子PTC熱敏電阻長時間(如1000小時)處於較高溫度(如70℃或85℃)狀態前後的阻值變化。
23、冷熱打擊測試
在室溫下，RF/WH系列高分子PTC熱敏電阻的阻值在溫度循環前後的變化的測試結果。(例如，在-55℃及+125℃之間循環10次)。
24、PTC強度β
PTC熱敏電阻具有足夠的PTC強度且不能出現NTC現象。 β=lgR140°C/R室溫≥5 R140°C、R室溫 為140℃與室溫時的額定零功率電阻值。
25、動作特性
PTC熱敏電阻在耐壓、耐流試驗前、後都應進行不動作特性測試，並且，其中R為進行不動作特性試驗時熱敏電阻兩端的U/I，Rn為額定零功率電阻初測值或複測值。
26、恢復時間
PTC熱敏電阻動作後的恢復時間應不大於60S。
27、失效模式試驗
在進行失效模式試驗時，高聚PTC熱敏電阻可能隨試驗或處於失效狀態，允許的失效模式是開路或高阻狀態，但整個試驗過程中不得出現低阻態或起明火。
種類
 600V/400V 自恢復保險絲 | 套用範圍： RF/WH600系列產品專為程控交換機、配線架設計生產的過保護器件,同時還可用於變壓器、安防設備、燈具、鎮流器、儀表、電話線路等領域。 |
 250V 自恢復保險絲 | 套用範圍：RF/WH250系列產品專為程控交換機、配線架設計生產的過保護器件,同時還可用於變壓器、安防設備、燈具、鎮流器、儀表、電話線路等領域。 |
 120V 自恢復保險絲 | 套用範圍： RF/WH120系列產品是專為鎮流器設計生產的過流保護器件。 |
 60V 自恢復保險絲 | 套用範圍： RF/WH60,RF72系列產品廣泛適用於額定工作電壓較高的電路中,如微電機、揚聲器、變壓器、安防設備、工控、測試測量設備、衛星接收系統、玩具行業等領域。 |
 30V 自恢復保險絲 | 套用範圍： RF/WH30系列產品廣泛適用於中等耐電壓能力的電路中,如微電機、計算機接口、滑鼠、CPU、變壓器中、安防設備、測試測量設備、衛星接收系統、玩具行業等領域。 |
 16V 自恢復保險絲 | 套用範圍：RF/WH16系列產品適用於工作電壓較低、工作電流較大的電路中,可廣泛套用於電源轉換器、機車、汽車、電腦電源、微電機、計算機接口、CPU等領域。 |
 6V 自恢復保險絲 | 套用範圍： RF/WH6系列產品適用於工作電壓較低、工作電流相對較小的電路中,如電腦、電腦外設、玩具行業等領域。 |

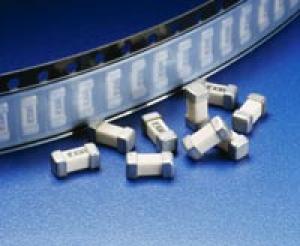

 SMD貼片自恢復保險絲 | 表面貼裝SMD自恢復保險絲套用範圍： SMD自恢復保險絲特點 |

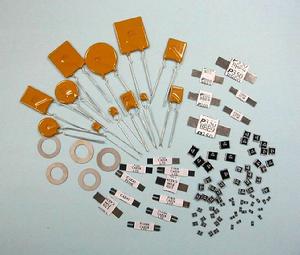

 電池片用PPTC過流保護片 | 過流保護片概述：過流保護片是專門用於防止由於濫充電而引起的電池過溫，電池過溫是電池組設計人員主要關心的問題。鋰電池組中儘管有過壓及過流檢測安全保護電路，（包括積體電路及為在有過強的靜電放電、溫度過高以及短路的情況下半導體電路會出現故障。）但在電壓保護電路失效而又沒有溫度保護的情況下，電池就會在過充或濫充時產生過多熱量，使電池破裂、漏液、冒煙、甚至燃燒。 華巨公司推出一種新型條狀過流保護片，與以往產品相比電阻低，該器件能同時起到過流保護及過溫保護的作用，專為降低電池組阻抗、滿足更長工作時間要求的攜帶型電子產品而設計。特別適合於鋰離子及鎳氫等對溫度較為敏感的二次（可充電）電池。 電池過流保護片和電池組裡面的原電池串聯在一起，無論溫升是由短路造成的還是由過充引起的，器件都可以發揮保護作用，無須熱熔斷絲或雙金屬斷路器。此條狀器件採用鎳做引腳，尺寸又小又薄，可直接焊到原電池上，既節省空間，又降低安裝費用 |
 圓型電池用PPTC過流保護片 | 過流保護片是專門用於防止由於濫充電而引起的電池過溫，電池過溫是電池組設計人員主要關心的問題。鋰電池組中儘管有過壓及過流檢測安全保護電路，（包括積體電路及為在有過強的靜電放電、溫度過高以及短路的情況下半導體電路會出現故障。）但在電壓保護電路失效而又沒有溫度保護的情況下，電池就會在過充或濫充時產生過多熱量，使電池破裂、漏液、冒煙、甚至燃燒。 華巨公司推出一種新型圓型過流保護片，與以往產品相比電阻低，該器件能同時起到過流保護及過溫保護的作用，專為降低電池組阻抗、滿足更長工作時間要求的攜帶型電子產品而設計。特別適合於鋰離子及鎳氫等對溫度較為敏感的二次（可充電）電池。 電池過流保護片和電池組裡面的原電池串聯在一起，無論溫升是由短路造成的還是由過充引起的，器件都可以發揮保護作用，無須熱熔斷絲或雙金屬斷路器。此條狀器件採用鎳做引腳，尺寸又小又薄，可直接焊到原電池上，既節省空間，又降低安裝費用 |
 WMZ12A陶瓷自恢復保險絲 | WMZ12A型PTC熱敏電阻主要用於［變壓器（適配器）／初級線圈／充電器／數字萬用表／智慧型電度表／微電機／電晶體］等的過流過熱保護,直接串聯在負載電路中,線上路出現異常狀況時,能夠自動限制過電流或阻斷電流,當故障排除後又恢復原態,俗稱“萬次保險絲”。 2.特點： 無觸點的電路及元器件保護自動限制過電流 3.套用原理： |
參數
vicfuse自恢復保險絲IT：最小動作電流（25℃）
Itrip：過載電流
Tmax：過載電流最大動作時間
Vmax：最大過載電壓
Imax：最大過載電流
Rmin：最小電阻（25℃）
Rmax：最大電阻（25℃）
套用

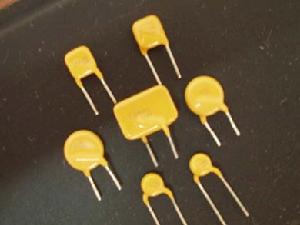

各類自恢復保險絲自恢復保險絲串聯在DC/AC電源電路中.可以選擇DIP直插式或SMD表面貼裝式.PPTC無正負極性之分.因PPTC在保護狀態下,表面溫度高,要安裝在通風狀態下,對高溫敏感的元器件不要與PPTC直接接觸.
套用範圍:
ADSL設備中的自恢復保險絲的套用
自恢復保險絲在無線電產品，電池組，充電器產品中的套用汽車電子及零部件中的過流保護套用
遙控電動玩具車,高低頻電源充電器電動玩具,童車等電子玩具中的套用
衛星接受器DVB產品中的套用
自恢復保險絲在通信終端設備產品中的套用
電源供應器產品中的套用
自恢復保險絲的套用：
1.鎮流器
自恢復保險絲自恢復保險絲可提供燈在達到使用期限時的保護和電晶體的故障保護。由於鎮流器經常因為電晶體的上下端電壓開關同時打開而發生故障，所以對電晶體的故障保護是具有重要意義的。
首先，自復保險絲具有可自動復原的性能，可減少產品的返修和服務的次數，從而降低成本。其次，因為自復保險絲能在極端時間內動作，以保護到電路中一些比較敏感的電阻，使鎮流器的可靠性和使用壽命得以提高。第三，自復保險絲的功耗非常低，在正常電流工作狀態下不會出現極端發熱的現象而消耗能源。在正常工作電流下阻值非常小（通常只有零點幾歐）因而不會形成振盪電路。第四，自復保險絲的體積小，在電路板上占用的空間小，便於設計。
2.變壓器
帶有變壓器的電源設備的故障主要是由於過流產生的，而導致過流的原因通常是電路短路或負載減小;發生故障時會導致電路冒煙、著火，以至於損壞電路以及接口。低壓鹵化燈結構的燈體的變壓器常由於短路而產生故障。如果變壓器和燈體之間安裝和連線不正當，就更易於損壞。由於燈是並聯使用的，短路時電流特別大。把自復保險絲安裝在變壓器的第二線圈上可防止短路和過載故障。
3.喇叭
喇叭系統的保護要求比較嚴格。普通保險絲在喇叭中僅起一次性的保護作用，使產品的返修率上升；另外，額外的保險盒和電線使製造商的成本增加。還有，使用的保險絲還必須符合規格，錯誤規格的保險絲會使喇叭受損。安裝斷路器也是一個解決的方法；但是，在它們還沒有斷開前，在開始斷開時會製造噪音。所以，最好的選擇是自復保險絲自復保險絲元件。自復保險絲在斷開狀態（呈高阻態）時相當於一個軟開關，在故障消除時，會自動恢復到低阻通路的狀態。
4.電池

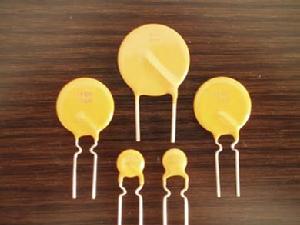

大小各異自恢復保險絲a、手機電池組：手機電池組關鍵在於它本身的套用特性，這種電池是被裝於一個又小又輕並且很窄的盒子裡面。（NICD、NiMH、Li-ION）這三種主要的化學電池都是裝於這種世界通用的盒子裡面的。現在常用的電池組的工作電壓小於10V，最大充電電壓為16V，最新品種的電池組的工作電壓甚至更低，在3~4V之間。這意味著電池組的包裝的改變非常快，從焊接的帶狀發展到印刷電路板上的貼裝元件。電池組都需要電路保護裝置，如VTP210G，能夠在60C時把電流保持在1安培左右。保護電路的阻值越低，能源的損耗越小，元件選擇的空間也越大。
b、無繩電話電池：無繩電話通過的電流和電壓比較小。SRP120、LTP070和LTP100都是很好的過流保護元件。
c、無線電通信電池：無線電通信用的電流比手機電池的電流大，比手提電腦的工作電流小。LR4系列的工作電流為7.3安培,體積小、重量輕，非常適合這方面的套用。具有大工作電流的SRP或LTP系列也可適用。
二）、化學電池
化學電池的套用越來越廣，這些元件的套用將會使電池組有了一個更好、費用更低的保護裝置。
A、NiCD電池：低阻抗、化學特性穩定的NiCD電池沒有像NiMH和Li-ION電池那樣對過電流那么敏感。但由於損耗低，套用還很廣泛。然而，在短路或過電流狀態，它們的低內阻會導致較高的電流通過。通常這些電池的故障原因都是過流，而不是過熱，由任何電池材料套用的產品都適用。
B、NiMH電池：NiMH電池比NiCD電池有更高的能源密度。當超過90C時，這些電池更易退化。用VTP或LTP比SRP/LR4材料更適合保護該種電池。根據電池的設計方法，SRP和LR4都可對該電池進行保護，但用LTP、VTP時的導熱性能更強。
C、Li-ION電池：在所有的化學電池中，Li-ION電池的能源密度最大，化學特性最為敏感。在使用和充電時，需裝有電路保護裝置。現在常用的保護裝置是一個積體電路，但這不是最安全的，因為該積體電路的本身也可能會造成短路或其CMOS啟動失敗使保護裝置不安全。當超過90C時，Li-ION電池也會開始退化，由於這種電池的電壓最大，因此電路保護的要求就更嚴格了。雖然LTP、SRP等系列已早用於該電池中，但最合適的PTC元件時VTP；對於大容量的Li-ION電池，LR4系列的動作時間更短，比SRP系列更適用。
1、自復保險絲在可充電電池組中的套用

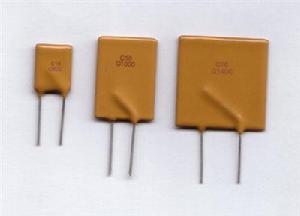

新型自恢復保險絲1）、問題與分析：NICD、NiMH、Li-ION常用於行動電話和電腦的特別保護電路中。這些電池組產生故障的原因通常有：正負極終端意外短路；充電器不能停止對已充滿電的電池充電；用錯充電器或電池的極性裝反。把PTC貼片系列串聯安裝於電池組的各個單元中，可對電路提供過流和過溫保護。
2）、保護要求：在發生故障時，行動電話的電壓可達到16V，電腦的電壓可達到24V；其電流可達到100安培。在過充電狀況，電池組需要進行過溫保護，NiCD電池不能超過120C，NiMH和Li-ION電池不能超過90C。
3）、PTC元件的選型：LTP、VTP和LR4常用於行動電話和無繩電話中，具有較高保持電流的SRP、LTP和LR4系列常用於桌面與手提電腦中。對於NiMH電池組，VTP、LTP材料可允許設計者增加熱導保護功能。某些特殊套用的貼片和VTP系列可用於AAA電池單元中。
封裝工藝
選擇改性環氧樹脂作聚乙烯／炭黑自恢復保險絲的封裝材料，研究了封裝對保險絲熱特性的影響，封裝層影響芯料的散熱能力，當通過電流足夠大時，封裝對保險絲的動作時間幾乎沒有影響，當通過電流較小時，封裝層在120℃（聚乙烯熔點）下固化的保險絲由於封裝層與芯料之間存在一定的空隙，芯料散熱能力變差，且芯料的熱膨脹可以順利進行，動作時間變短。因此，保險絲封裝應在芯料達到最大熱膨脹的溫度下進行。
相關問題
自恢復保險絲何謂保險絲,其作用是什麼？
保險絲也被稱為熔斷器，IEC127標準將它定義為“熔斷體（fuse-link)”。它是一種安裝在電路中，保證電路安全運行的電器元件。保險絲的作用是：當電路發生故障或異常時，伴隨著電流不斷升高，並且升高的電流有可能損壞電路中的某些重要器件或貴重器件，也有可能燒毀電路甚至造成火災。若電路中正確地安置了保險絲，那么，保險絲就會在電流異常升高到一定的高度和一定的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用。最早的保險絲於一百多年前由愛迪生發明，由於當時的工業技術不發達白熾燈很貴重，所以，最初是將它用來保護價格昂貴的白熾燈的。
保險絲的工作原理是怎樣的？
都知道，當電流流過導體時，因導體存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式：Q=0.24I2RT；其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間；依此公式不難看出保險絲的簡單的工作原理了。
當製作保險絲的材料及其形狀確定了，其電阻R就相對確定了（若不考慮它的電阻溫度係數）。當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小於熱量耗散的速度時，保險絲是不會熔斷的。若產生熱量的速度等於熱量耗散的速度時，在相當長的時間內它也不會熔斷。若產生熱量的速度大於熱量耗散的速度時，那么產生的熱量就會越來越多。又因為它有一定比熱及質量，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。們從這個原理中應該知道，您在設計製造保險絲時必須認真地研究您所選材料的物理特性，並確保它們有一致幾何尺寸。因為這些因素對保險絲能否正常工作起了致關重要的作用。同樣，您在使用它的時候，一定要正確地安裝它。
保險絲的構造如何？各有什麼功效？又有什麼要求？
自恢復保險絲一般保險絲由三個部分組成：一是熔體部分，它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值儘可能地小且要一致，最重要的是熔斷特性要一致；二是電極部分，通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻；三是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定並使三個部分成為剛性的整體便於安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象；
電力電路及大功率設備所使用的保險絲，不僅有一般保險絲的三個部分，而且還有滅弧裝置，因為這類保險絲所保護的電路不僅工作電流較大，而且當熔體發生熔斷時其兩端的電壓也很高，往往會出現熔體已熔化（熔斷）甚至已汽化，但是電流並沒有切斷，其原因就是在熔斷的一瞬間在電壓及電流的作用下，保險絲的兩電極之間發生拉弧現象。這個滅弧裝置必須有很強的絕緣性與很好的導熱性，且呈負電性。石英砂就是常用的滅弧材料。
另外，還有一些保險絲有熔斷指示裝置，它的作用就是當保險絲動作（熔斷）後其本身發生一定的外觀變化，易於被維修人員發現，例如：發光、變色、彈出固體指示器等。
