基本信息

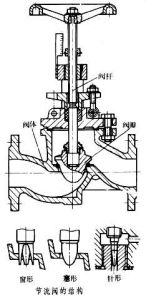

結構原理圖節流閥是靠縮小流道截面來控制流體流量或降低流體壓力的調節閥。節流閥的結構通常與截止閥相似（見圖），主要的不同之處是改變了閥瓣形狀和採用了小螺距的閥桿，因而它比截止閥有更好的調節性能。節流閥的閥瓣形狀有窗形（用於較大的口徑）、塞形（用於較小的口徑）和針形（用於小口徑）等。用針形閥瓣的節流閥常稱為針形閥。蝶閥也常被用作節流閥。節流閥通常在某一小的開度範圍內工作，關閉時不要求嚴格的密封。由於節流作用，閥瓣與閥座間的流速很大，流體通過閥瓣後產生較大的壓力降，閥瓣、閥座和閥體會因流體的高速沖刷和可能產生的氣蝕作用而損壞，特別是當流體的腐蝕性大或流體中帶有固體顆粒時更易損壞。因此，合理的結構設計和正確選用閥瓣、閥座材料，對提高節流閥可靠性是極為重要的。
性能要求

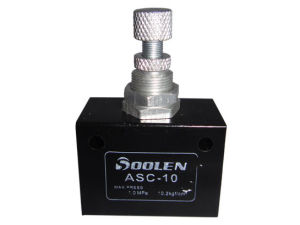

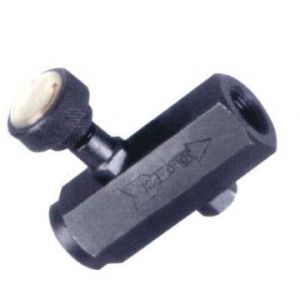

單向節流閥1、流量調節範圍大，流量一壓差變化平滑；
2、內泄漏量小，若有外泄漏油口，外泄漏量也要小；
3、調節力矩小，動作靈敏。
特點及分類
節流閥特點
1、構造較簡單，便於製造和維修，成本低。
2、調節精度不高，不能作調節使用。
3、密封面易沖蝕，不能作切斷介質用。
4、密封性較差。
分類
1、節流閥按通道方式可分為直通式和角式兩種；
2、按啟閉件的形狀分，有針形、溝形和窗形三種。
安裝與維護事項
注意事項：
該閥經常需要操作，因此應安裝在易於方面便操作的位置上。
安裝時要注意介質方向與閥體所標箭頭方向保持一致。
節流口堵塞原因：
1、油液中的機械雜質或因氧化析出的膠質、瀝青、碳渣等污物堆積在節流縫隙處。
2、由於油液老化或受到擠壓後產生帶電的極化分子，而節流縫隙的金屬表面上存在電位差，故極化分子被吸附到縫隙表面，形成牢固的邊界吸附層，吸附層厚度一般為5~8微米，因而影響了節流縫隙的大小。以上堆積、吸附物增長到一定厚度時，會被液流沖刷掉，隨後又重新附在閥口上。這樣周而復始，就形成了流量的脈動。
3、閥口壓差較大時，因閥口溫度高，液體受擠壓的程度增強，金屬表面也更易受摩擦作用而形成電位差，因此壓差大時容易產生堵塞現象。
相關措施
1、選擇水力半徑大的薄刃節流口。
2、精密過濾並定期更換油液。
3、適當減小節流口前後的壓差。
4、採用電位差較小的金屬材料、選用抗氧化穩定性好的油液、減小節流口表面粗糙度。節流閥的套用
由於節流閥的流量不僅取決於節流口面積的大小，還與節流口前後的壓差有關，閥的剛度小，故只適用於執行元件負載變化很小且速度穩定性要求不高的場合。對於執行元件負載變化大及對速度穩定性要求高的節流調速系統，必須對節流閥進行壓力補償來保持節流閥前後壓差不變，從而達到流量穩定.
