基本信息
電動球閥球閥的主要特點是本身結構緊湊，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛採用的一種新型閥門，流體阻力小，其阻力係數與同長度的管段相等。
球閥結構簡單、體積小、重量輕。緊密可靠，目前球閥的密封面材料廣泛使用塑膠，密封性好，在真空系統中也已廣泛使用。操作方便，開閉迅速，從全開到全關只要鏇轉90°，便於遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可套用。球閥的結構與鏇塞閥相似，也有人稱它為球形鏇塞閥。它由一個球體和兩個閥座（密封圈）組成密封副。閥座最常用的材料為聚四氟乙烯塑膠。在各種閥門中球閥的流體阻力最小，它又具有開關迅速、密封性好的優點，因而已成為發展最快的一類閥門。它的適用範圍很廣:工作壓力從高真空到高壓(壓力已達40兆帕)，工作溫度為-253～＋150℃，最大口徑已達3000毫米。球閥的主要缺點是工作溫度不高。人們正在研製碳、石墨等密封圈材料，以提高球閥的使用溫度。
機械原理
球閥是由鏇塞閥演變而來。球閥具有相同的鏇轉90度提動作，不同的是球閥密封件是球體，有圓形通孔或通道通過其軸線。
機械原理及結構球面和通道口的比例應該是這樣的，即當球鏇轉90度時，在進、出口處應全部呈現球面，從而截斷流動。球閥只需要用鏇轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

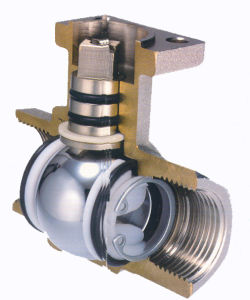

球閥的工作原理是靠鏇轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的套用。球閥兩邊有聚四氟乙烯的密封件，與球體接觸部分為圓弧面，通過閥體上的螺栓或壓母壓緊產生密封作用，球體的頂部開一個直槽，用於傳遞手柄的扭力。球閥打開時，球體上的孔與閥門的軸心線平行，形成一個通道；閥門關閉時，通過手柄將球體鏇轉90°，將通道阻斷。
機械分類

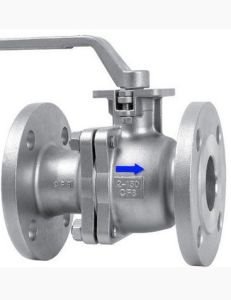

一片式帶鎖球閥浮動球球閥
球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移並緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用於中低壓球閥。

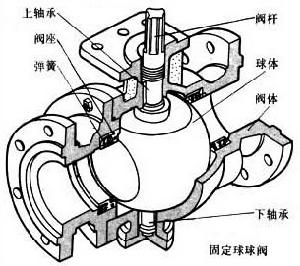

固定球球閥
球閥的球體是固定的，受壓後不產生移動。固定球球閥都帶有浮動閥座，受介質壓力後，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用於高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特製的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。彈性球球閥
球閥的球體是彈性的。球體和閥座密封圈都採用金屬材料製造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用於高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先鬆開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
球閥按其通道位置可分為直通式，三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。球閥溫度和壓力限制。使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN40，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar）。
電動V型調節球閥
它是一種芯閥座採用金屬，或金屬對聚四氟乙烯密封配合的鏇轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，並且由於閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程範圍內，保證控制的精確性；防漏耐用的閥座在其外徑處襯有帶不鏽鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金製成，通過一個合金的波紋彈簧進一步增強了閥座的結構；當閥門關閉時，V型缺口與閥座之間產生楔形剪下作用，並既具有自潔功能又可防止球芯卡死，特別適用於管線結垢凍結或含有纖維和顆粒固體場合。

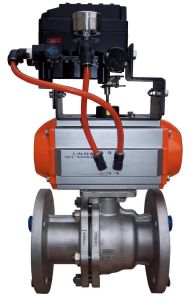

氣動球閥
是一種直角迴轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯最適用於各種調節場合，具有額定流量係數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用於控制氣體、蒸汽、液體等介質。由V型閥體、氣動執行機構、定位器及其他附屬檔案組成；有一個近似等百比的固有流量特性；採用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪下能力。氣動活塞執行機構採用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度迴轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
機械安裝
氣動不鏽鋼球閥2.安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
3.準備與管道連線前，須沖洗和清除乾淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4.在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附屬檔案。.
5.本類閥應安裝在管道的水平方向或垂直方向。
6.安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7.與管道連線後，請用規定的扭矩交叉鎖緊法蘭連線螺栓。
操作和使用
1.操作前須確認管路和閥已被沖洗過。
2.閥的操作按執行機構輸入信號大小帶動閥桿鏇轉完成：正向鏇轉1/4圈(900)時，閥關斷。反向鏇轉1/4圈(900)時，閥開啟。
3.當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

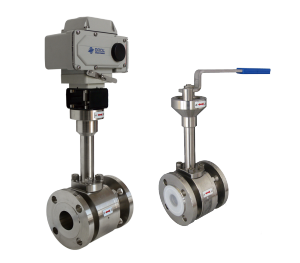

低溫球閥 機械維修

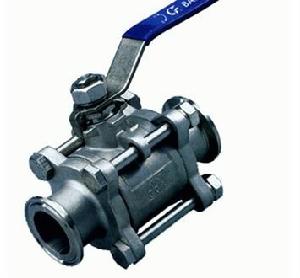

不鏽鋼快裝球閥球閥擁有較長的使用壽命和免維修期，將依賴以下幾個因素，正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據。
球閥在關閉狀態下，閥體內部依舊存在受壓流體。維修前，解除管線壓力並使閥門處於打開位置；維修前，斷開電源或氣源；維修前，將執行機構與支架脫離。填料處得再鎖緊，若填料涵處有微泄發生，須再鎖緊閥桿螺母。注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。更換閥座和密封件。使閥處於半開位置，沖洗、清除閥體內外可能存在的危險物質。關閉球閥，拆掉兩邊法蘭上的連線螺栓和螺母，然後將閥由管線上完全移除。依序拆卸驅動裝置-執行機構、連線支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料，拆卸體蓋連線螺栓和螺母，將閥蓋與閥體分離，並拿掉閥蓋墊圈。確認閥球在“關斷”位置，這可以將其較容易的從閥體拿出，隨後取出閥座。由閥體中孔向下輕推閥桿直到完全取出，然後取出O型圈及閥桿下填料。注意，請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位。
清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件。按拆卸的相反順序進行組裝。用規定的扭矩，交叉鎖緊法蘭連線螺栓。用規定的扭矩，鎖緊閥桿螺母，安裝執行機構後，輸入相應的信號通過鏇轉閥桿帶動閥芯鏇轉，使閥門至打開和關閉位置。如有可能，請在回裝管道前，按相關標準對閥進行壓力密封測試和性能測試。
套用
通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
球閥已廣泛套用於石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。球閥在灌溉系統中套用較廣泛，主要用在支管進口處。球閥結構簡單，體積小，對水流的阻力也小，缺點是開啟或關閉太快，會在管道中產生水錘（管道內水流速度突然變化時壓力會升高）。因此在主幹管上不宜採用球閥，可用在在乾、支管上或其末端作沖冼之用，沖洗排污效果好。用帶圓形通孔的球體作啟閉件，球體隨閥桿轉動，以實現啟閉動作的閥門。
優點與缺點
優點：①具有最低的流阻（實際為0）；②因在工作時不會卡住（在無潤滑劑時），故能可靠地套用於腐蝕性介質和低沸點液體中；③在較大的壓力和溫度範圍內，能實現完全密封；④可實現快速啟閉，某些結構的啟閉時間僅為0.05~0.1s，以保證能用於試驗台的自動化系統中。快速啟閉閥門時，操作無衝擊。⑤球形關閉件能在邊界位置上自動定位；⑥工作介質在雙面上密封可靠；⑦在全開和全閉時，球體和閥座的密封面與介質隔離，因此高速通過閥門的介質不會引起密封面的侵蝕；⑧結構緊湊、重量輕，可以認為它是用於低溫介質系統的最合理的閥門結構；⑨閥體對稱，尤其是焊接閥體結構，能很好地承受來自管道的應力；⑩關閉件能承受關閉時的高壓差。⑾全焊接閥體的球閥，可以直埋於地下，使閥門內件不受浸蝕，最高使用壽命可達30年，是石油、天然氣管線最理想的閥門。
缺點：①因為球閥最主要的閥座密封圈材料是聚四氟乙烯，它對幾乎所有的化學物質都有是惰性的，且具有摩擦係數小、性能穩定、不易老化、溫度適用範圍廣和密封性能優良的綜合性特點。但聚四氟乙烯的物理特性，包括較高的膨脹係數，對冷流的敏感性和不良的熱傳導性，要求閥座密封的設計必須圍繞這些特性進行。所以，當密封材料變硬時，密封的可靠性就受到破壞。而且，聚四氟乙烯的耐溫等級較低，只能在小於180℃情況下使用。超過此溫度，密封材料就會老化。而考慮長期使用的情況下，一般只會在120℃不使用。②它的調節性能相對於截止閥要差一些，尤其是氣動閥（或電動閥）。
