簡介

根據扭轉試驗機檢測的產品分類，扭轉試驗機分為彈簧扭轉試驗機、線材扭轉試驗機和材料扭轉試驗機，其中材料扭轉試驗機又可分為金屬材料扭轉試驗機和非金屬材料扭轉試驗機兩種。
扭轉試驗機根據分類不同，側重點也不同，所以並非所有的企業都是完全生產三種類型的產品，種類比較全、服務比較好的廠家有：山東濟南地區的濟南中創工業、廣東深圳地區的深圳生產廠，吉林長春地區的老生產基地廠等。

技術參數

不同的扭轉試驗機，它的技術參數和使用範圍是不同，具體內容詳見下表：

1）彈簧扭轉試驗機

彈簧扭轉試驗機包括立式彈簧扭轉試驗機和臥式彈簧扭轉試驗機
彈簧扭轉試驗機包括手動、全自動和微機控制彈簧扭轉試驗機。
立式彈簧扭轉試驗機技術參數：
1.樣式：立式（手動、全自動）
2.最大試驗扭矩： 50Nmm 100Nmm、200Nmm、500Nmm 1000Nmm、2000Nmm、5000Nmm
3.扭矩最小讀數值： 0.001Nmm 0.01Nm 0.1Nmm
4.扭轉角最小讀數值： 0.1°
5.量程: 2%-100%
6.試驗力準確度： ±1%
7.位移測量準確度： ±1%
8.加力盤、扭矩盤間距離：0～70mm
9.試驗機級別： 1級
10.變形示值誤差： ≤±（50+0.15L）
11.供電電源： 220V，50Hz
12.試驗機尺寸： 500mm*300mm*460mm(手動、全自動)
13.重量(kg)：約40KG(手動)、約45KG（全自動）
臥式彈簧扭轉試驗機技術參數：

型號	TNZ-S500Nmm	TNZ-S5000Nmm	TNZ-Z10Nm	TNZ-Z50Nm	TNZ-Z100Nm
機型	臥式（手動、全自動）
最大試驗扭矩	500Nmm	5000Nmm	10Nm	50Nm	100Nm
扭矩最小讀數值	0.01Nmm	0.1Nmm	0.01Nm		0.1Nm
扭角最小讀數值	0.1°
試驗力準確度	±1%
角度測量準確度	±1%
變形示值誤	≤±（50+0.15L）
加力盤、扭矩盤間距離	200（手動）（全自動）
試驗機級別	1級
供電電源	220V，50Hz

2）線材扭轉試驗機

主要用途：
金屬線材扭轉試驗機適用於測定直徑(或特徵尺寸)為0.1-10.0mm 的金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材表面和內部的缺陷。
適用標準：
金屬線材扭轉試驗機適用於中華人民共和國標準GB/T 239-1999《金屬線材扭轉試驗方法》，也適用於國際標準ISO 7800:1984《金屬線材單向扭轉試驗方法》和ISO 9649:1990《金屬線材雙向扭轉試驗方法》。
線材扭轉試驗機技術參數：

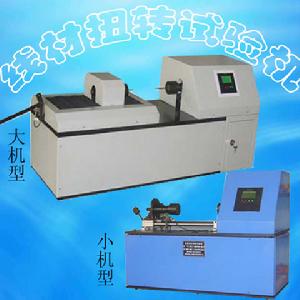

機型	XC-1、XC-3	XC-6、XC-10
能夾持金屬線材直徑	0.1mm-1mm或0.1mm-3mm	1-6mm或者1mm-10mm
兩加頭之間標距	0mm-300mm	0mm-500mm
鉗口夾具體外徑	65mm	74mm
平鉗口夾持範圍	0-3mm	0-3mm
圓鉗口1夾持範圍	無	3-6mm
圓鉗口2夾持範圍	無	6-10mm
扭轉速度	60；90；120；180；300轉/分鐘	30；60；90；120轉/分鐘
圈數最小讀數值	0.1	0.1
試驗機尺寸（長寬高）	940×400×560㎜	1360×430×600㎜
試驗機重量	100KG	130KG
供電電源	220V 50HZ	220V 50HZ
噪音	<50 dB（A）

3）材料扭轉試驗機

材料扭轉試驗機分為金屬材料扭轉試驗機和非金屬材料扭轉試驗機；
材料扭轉試驗機分為手動、全自動和微機控制兩種機型。
廣泛套用於產品焊接點、彈簧鋼、鋼絲繩、鋼絲、電線、電纜等各類金屬和非金屬材料進行扭轉測試，能獲得最大扭矩、抗扭強度、上屈服強度和下屈服強度等性能參數。
手動材料扭轉試驗機技術參數：

型號	NZ-10Nm	NZ-20Nm	NZ-50Nm	NZ-100Nm	NZ-200Nm
最大試驗扭矩	10Nm	20Nm	50Nm	100Nm	200Nm
扭矩測量範圍	1%-100%
扭矩最小讀數值	0.01Nm			0.1Nm
扭矩示值相對誤差	±1%
扭轉角最小讀數值	0.1°
最大扭轉角	99999°
扭矩角測量相對誤差	±1%
試樣尺寸	0.1-200mm
夾頭間最大間距	200mm
試驗轉動方向	雙向
試驗機級別	1級
供電電源	220V，50Hz
主機尺寸	950350370mm

自動材料扭轉試驗機技術參數：

型號	NZ-500Nm		NZ-1000Nm	NZ-2000Nm	NZ-3000Nm	NZ-5000Nm
最大試驗扭矩	500Nm		1000Nm	2000Nm	3000Nm	5000Nm
扭矩測量範圍	1%-100%
扭矩最小讀數值	0.01Nm	0.1Nm			0.1Nm
扭矩示值相對誤差	±1%
扭轉角最小讀數值	0.1°
最大扭轉角	99999°
扭矩角相對誤差	±1%
扭轉速度	1-720°/min
試樣尺寸	0.1-500mm
夾頭間最大間距	500mm
試驗轉動方向	雙向
試驗機級別	1級
供電電源	220V，50Hz
主機尺寸	12605001000mm

工作條件

1、在室溫10°C～35°C範圍內，相對濕度≤80%；
2、在穩固的基礎或工作檯上；
3、在無震動及周圍無腐蝕性介質的環境中；
4、電源電壓的波動範圍不應超過額定電壓的±10%。

注意事項

按照國家的三包服務承諾，一般正規廠家都按照具體的規定有所不同，一般最符合客戶利益的中創工業售後服務規定如下：
服務宗旨：七天包退，十五天包換，一年質保，終生服務。
服務承諾：如機器出現故障，1小時內給與電話答覆，省內24-48小時內上門服務，省外48-72小時上門服務。

試驗方法

本標準適用檢驗直徑(或特徵尺寸)等於或小於10mm的金屬線材在單向或交變方向扭轉時承受塑性變形的性能及顯示出的金屬的不均勻性，表面缺陷及部分內部缺陷。本標準參照採用國際標準ISO/DIS7800-1983《金屬線材單向扭轉試驗》
1.試驗原理：
金屬線材扭轉是以試樣自身為軸線，沿單向或交變方向均勻扭轉，直至試樣裂斷或達到規定的扭轉次數為止
2.符號及說明：

符號	說明	單位
d	圓形截面金屬線材直徑	mm
D	非圓形截面金屬材材的特徵尺寸	mm
l	兩夾頭之間的標距長度	mm
N	單向扭轉次數

3.試樣：
3.1試樣應從外觀檢查合格線材的任意部位截取，如有關標準或雙方協定對取樣部位另有規定時，則按規定執行
3.2試樣應儘可能是直的
3.3必要時，可對試樣進行矯直，當用手不能矯直時，可將試樣置於木材，塑膠或銅的平面上，用由這些材料製成的錘子輕輕錘直
3.4矯直時，試樣表面不得有損傷，也不允許受任何扭曲
3.5除非別有規定，試驗機夾頭之間的標距長度如表所示：

線材公稱直徑d或特徵尺寸D	夾頭間標距長度
<0.3	50
>0.3-<1.0	200
>1.0-<5.0	100
>5.0-10.0	50

4.試驗儀器：
4.1試驗機夾頭應具有足夠的硬度
4.2兩夾頭的位置應能保證試驗樣軸線與扭轉軸線重合，試驗期間試驗機不得妨礙由試樣引起的夾頭之間長度的變化
4.3兩夾頭之一不得有任何轉動，但能沿軸向自由移動，另一頭僅能以試樣軸線為中心鏇轉
4.4可以沿軸向自由移動的夾頭須有拉緊樣的加力裝置
4.5試驗機的速度應能調節，並有測定扭轉速度，扭轉次數的裝置，及測量兩夾頭間標距長度的刻度尺
5.試驗過程
6.試驗報告：
試驗報告應包括下列內容：
a.本標準號
b.試樣標記(如材料類別)
c.試樣的公稱直徑或特徵尺寸D
d.試樣製備情況
e.試驗條件(如標距長度，拉緊力，溫度)
f.試驗結果(扭轉次數)
