彈簧試驗機的作用

彈簧試驗機是專門測試彈簧的儀器。彈簧生產出來後，在使用以前，要通過嚴格的測試才能投入使用，因為彈簧多數是使用在機械、車輛上面的主要部件，如車輛上的彈簧，如果裝在車上的彈簧沒有經過嚴格的測試，隨變裝在車輛上面使用，性能沒有達到要求，那就容易造成非常嚴重的後果；而再如用於避震的彈簧，因為性能的衰退，使得車輛失去平衡，容易造成交通事故。由此可見彈簧的測試有多重要。而彈簧試驗機的作用也就體現出來。
目前國內彈簧試驗機的主要生產廠家分布在山東、江蘇、深圳等地。山東濟南作為最早的生產基地，在生產彈簧試驗機方面優勢較明顯。

彈簧試驗機的分類

現在市面上的彈簧試驗機主要分三類，彈簧拉壓試驗機、彈簧扭轉試驗機和彈簧疲勞試驗機。

一、彈簧拉壓試驗機

彈簧拉壓試驗機按其操作方式可以分為手動彈簧拉壓試驗機、全自動彈簧拉壓試驗機和微機控制彈簧拉壓試驗機。
常規的彈簧拉壓試驗機基本參數如下：
1、主要用途：本機依據國家彈簧拉壓試驗機標準規定的技術要求製成，拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、複合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。
2、功能特點：
1）能夠測量彈簧的拉力、壓力、剛度、位移及顯示日期、編號等內容
2）採用大規模積體電路，提高了測試精度，人機對話直觀明了
3）依據國家標準設計的彈簧檢測專用程式，效率高、功能全、操作方便
4）從機械原理和程式軟體兩方面考慮提高了量程的精確測量範圍
5）即適合生產線上彈簧的批量檢測、分選，也適合試驗室的精密抽檢
6）數據與曲線隨試驗過程動態顯示
7）可對曲線進行再分析，可放大、縮小和點擊察看曲線上各點對應的的數據
8）可將力值、位移、剛度、曲線等數據形成標準的試驗報告進行列印
9）具有程控和機械兩級限位保護
3、細化分類
1）手動單數顯彈簧拉壓試驗機
2）手動雙數顯彈簧拉壓試驗機
3）全自動彈簧拉壓試驗機
4）微機控制彈簧拉壓試驗機
精密型彈簧拉壓試驗機
主要用途：
TLS-SM系列產品依據國家彈簧拉壓試驗機標準規定的技術要求製成，拉簧、壓簧、碟簧、塔簧、板簧、卡簧、、片彈簧、複合彈簧、氣彈簧、模具彈簧、、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。
功能特點：
1、能夠測量彈簧的拉力、壓力、剛度、位移及顯示日期、編號等內容
2、採用大規模積體電路，提高了測試精度，人機對話直觀明了
3、依據國家標準設計的彈簧檢測專用程式，效率高、功能全、操作方便
4、從機械原理和程式軟體兩方面考慮提高了量程的精確測量範圍
5、即適合生產線上彈簧的批量檢測、分選，也適合試驗室的精密抽檢
6、數據與曲線隨試驗過程動態顯示
7、可對曲線進行再分析，可放大、縮小和點擊察看曲線上各點對應的的數據
8、可將力值、位移、剛度、曲線等數據形成標準的試驗報告進行列印
9、具有程控和機械兩級限位保護

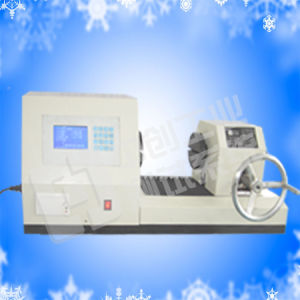

二、彈簧扭轉試驗機

1、主要功能：

扭轉扭矩、角度為數字顯示、角度測量採用角位移感測器（光電編碼器）、可以對扭矩感測器的角位移量作自動修正、該機還具有峰值保持、過載保護、剛度計算、結果列印、數據查詢等功能、手動加荷，左右鏇隨意選擇、結構緊湊，操作簡單，檢測速度快、測量時將試件垂直放在扭矩盤上，裝夾方便。（立式）
2、測量範圍：

參數型號	最大試驗扭矩（N﹒mm)	測量範圍（N﹒mm)
TNS-S50L（自動）/M（手動）	50	5～50
TNS-S100L/M	100	10～100
TNS-S200L/M	200	20～200
TNS-S500L/M	500	50～500
TNS-S1000L/M	1000	100～1000
TNS-S2000L/M	2000	200～2000

三、彈簧疲勞試驗機

1、主要用途：主要套用於各種螺鏇彈簧低頻率的疲勞性能試驗。
2、功能特點：
1）根據彈簧的技術要求，調整彈簧的振幅和頻率。
2）液晶漢字顯示，試驗次數和頻率根據要求可輸入程式，自動完成。
3）預置試驗次數自動停機。
4）具有彈簧斷裂自動停機功能。
5）由電機、減速機連線凸輪帶動連桿做往復運動，實現對彈簧的壓縮運動。
6）操作簡單，運行可靠穩定。
3、適用行業及範圍：
1）生產汽車懸架彈簧、機車減振彈簧的廠家。
2）汽車、機車行業及減振器等企業。

彈簧試驗機故障檢修方法如下

1、開關無顯示檢查220V電源及微機系統供電是否正常？若熔絲斷開，應予以更換；
2、若電源插頭接觸不良，也應予以更換；
3、若電源變壓器有輸人無輸出，則更換變壓器或重新繞制變壓器；
4、若穩壓電路不正常，則檢查相應的橋路二極體和濾波電容以及相應的連線線路，損壞的予以更換，虛焊或開路的應予以重新焊接。
5、檢查數字電路電壓是否為+5V？若沒有，則為穩壓電源到數字之間的連線出現虛焊或開路，應重新焊接；
6、檢查5V負載電路中有無短路點？若有則予以清除，並進行清洗乾燥處理，或更換元器件。
7、檢查數碼管電壓是否正常？檢查感測器是否正常？若以上情況均正常，則運算放大器損壞，應予以更換。示值飄移或亂跳若電源220V電壓不穩定，則需配置一台穩壓電源。若放大器輸出電壓不穩定，則更換放大器。
8、檢查CPU頻率（11.0592MHz）及比較電壓是否穩定或發生漂移？若存在虛焊問題，應重新焊接；若元器件性能變差，應予以更換檢查電路板是否受潮或有油污，進行必要清洗並做好乾燥處理工作。

彈簧試驗機的維護與保養

1、彈簧試驗機在正常使用條件下其示值誤差校驗一次的有效期為一年。
2、彈簧試驗機在操作使用時，特別是卸荷時不可猛鬆手，以免產生劇烈震動而影響試驗機的精度。
3、試驗機升降齒條及各壓注式油杯內應經常加入潤滑油。
4、試驗機使用完畢應罩上機衣，防止灰塵落入機內。
5、為了保護人身安全，試驗機應妥善接地表。

環境要求

溫度：5℃～+28℃[2]（24小時內平均溫度≤28℃）
相對濕度：≤85%RH
氣壓：86kPa～106kPa
供電條件三相四線+保護地線，
電壓範圍：AC（380±38）V
頻率允許波動範圍：（50±0.5）Hz
保護地線接地電阻小於4Ω
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立供本設備使用
主要用途：
本標準規定的技術要求，拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、複合彈簧、氣彈簧、模具彈簧、異性彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

套用：

彈簧試驗機套用行業：電業、冶金、石化、機械、鐵路等。

彈簧試驗機操作規程

1接通電源，使機器預熱20-30分鐘，同時檢查設備有無異常情況。2功能鍵使用
“清零”鍵：試驗力值清零
“上限”鍵：試驗力上限參數和數字鍵配合置用“下限”鍵：試驗力下限參數和數字鍵配合置用“峰值“鍵：能保持試驗過程中的最大值“復位“鍵：系統復位
“0~9“數字鍵”試驗參數設定用
“弱”燈：顯示被測彈簧試驗力下極限值不合格“強”燈：顯示被測彈簧試驗力上極限值不合格“合格”燈：顯示被測彈簧試驗力合格3測量使用3.1單件測量
3.1.1按檢驗彈簧的自由長度，將升降座調整到相應位置，用小手把將其固定在立柱上。
3.1.2根椐被測彈簧的壓縮（拉伸）高度，將軸齒條上限位塊固定在所要求的位置上，將被測彈簧放在下壓盤或上掛鈎上按動清零鍵，清除彈簧自重，然後搬動手柄，使上壓盤下降，使彈簧受壓或拉，數碼管即顯示所對應的力值。3.2成批測量
3.2.1用本機變形定值裝置限位塊和限位桿定好被測彈簧的變形量。3.2.2用功能鍵和數字鍵預置彈簧的上下極限試驗力值，然後對試驗彈簧加力，若被測彈簧的試驗力值在預定的上、下限值之間，合格燈亮，若大於上限值時，不格品“強”燈亮；若小於下限值“弱”燈亮。4若測試脆性材料是大極限破壞力時，按下“峰值”鍵，指示燈亮，對試樣加力，當試樣破壞力值數碼管就顯示出試樣的最大峰值。5試驗結束，再按一次“峰值”鍵，系統恢復到常態。
