內部結構

“江湖”型為高幹舷平甲板型，雙機雙槳雙舵，艏柱前傾，艦艏有較大舷弧和短舷牆，以改善艦在大風浪航行時的甲板上浪。主船體結構為縱骨架式，材料用高強度合金鋼，內部部分結構採用鋁合金材料。全艦共分12個水密盤貨，可在任意兩個相鄰艙室進水情況下保持不沉。舭部設減搖鰭裝置。全艦總長103.2米，寬10.8米，型深6.3米，政黨排水量1600噸，滿載排水理2000噸，最高航速26，續航力4000海里／18節，無海上橫向補給接受裝置，但可接受縱向油、水補給。主機為2台12E390V中型柴油機。該機為12缸V型機，缸徑390毫米，轉速480轉／分，單機功率8000馬力。2台主機集中布置於主機艙，兩個輔機艙內設有4套柴油發電機組，其中3套電站容量400千瓦，一套120千瓦，總容量1320千瓦。

機艙設集中控制室，可對主機、輔機進行集中監視和遠距離控制。艦艏設定2座五管火箭式深彈發射裝置，射程1200米，人工裝填；艦艏和艦艉上甲板中線處各設1座單管100毫米主炮，射程16千米，射高9。5千米，半自動，射速15發／分。主要用於對艦，對岸；艦艏上層建築的甲板室前部兩舷和艦艉甲板室頂板分別配置了2座37毫米雙管艦炮，主要用於防空，在“江湖”級護衛艦的各個改型艦中，防空火炮的布置形式和數量都基本如此。艦橋甲板與2層甲板等高，頂部設傳統的露天指揮台和一座光學測距火炮指揮儀，這是全艦火炮的主要火控裝置。

主桅上集中了全艦的探測設備，最處為“高桿A”敵我識別天線，“細網”對海／對空搜尋雷達兩旁有2個“方頭”敵我識別天線，前面是“海王星”導航雷達；01甲板設定“方結”目標指示雷達及2個電子戰天線，主桅底部兩側各設一座3管近程干擾彈投放器，是近年新增的。中部上層建築只有一層甲板室，布置煙囪和交通艇；艉部甲板室上主要布置2座37毫米雙管艦炮。艏部、舯部、艉部上層建築之間的上甲板中線處，設有2座雙聯迴轉式飛彈發射裝置，共4枚“SY－1”艦對艦飛彈，是該艦主要的攻擊武器。艦艉設4個BMB－2深化彈發射炮和2個深彈投放架。另外，艦上還設有雷軌，可攜帶數十枚水雷。反潛探測領先艦殼中頻聲納。所有武器都有獨立的火控系統，無作戰情報指揮中心。

作戰系統

反艦飛彈攻擊系統該系統由352“方結”目標指示雷達、作戰室內的4個顯控台，艦舯部8具C801反艦飛彈發射裝置組成。C801號稱中國“飛魚”，長5.814米，直徑0.36米，翼展1.18米，重815千克，戰鬥部重165千克，固體燃料發動機，最大射程45千米，飛行速度0.9馬赫。
100毫米火炮系統該系統由2座雙聯裝100毫米主炮，343“黃蜂頭”火控雷達及顯控台組成。該火炮已成為中國海軍護衛艦的標準主炮，射程22。5千米。
37毫米主炮系統該系統由4座雙管37毫米艦炮和一部341“賴斯蘭普”火控雷達組成，能有效付斜距3500米以內的飛行速度300米/秒的空中目標，單座發射率為480發/分，初速860米/秒。該系統一次僅能控制其中2座火炮對以任何角度進襲的一個空中目標進行射擊。這也是中國海軍的標準防空火炮系統。
反潛系統該系統由AJD-5艦殼中/低頻聲納和布置於艦艏的2座反潛火箭深彈發射器組成。火箭式深彈直徑250毫米，射程1200米，彈重71千克，裝藥32千克，爆炸深度0~300米。原“江湖”各型艦上的深彈發射炮與投放架已不再配備在“江湖”III型艦上。
電子戰系統該系統由923型雷達預警接收機、981主動式干擾機、近程箔條誘餌發射裝置組成。該電子戰系統是全新研製的，從未在任何其它級別的艦別上裝備。

作戰情報指揮控制系統該系統對來自警戒/搜尋雷達、敵我識別器、導航雷達、電子戰天線和聲納輸入信號進行分析處理，可以完成空中、水面和水下戰術圖象的編輯和顯示；多目標跟蹤；威脅判斷；目標指示；武器分配；目標識別、分類。

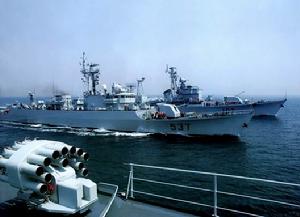

全艦狀態監視、數據記錄和訓練模擬。但不包括武器火控，各武器系統都有自己獨立的火控顯控台，既可以通過作戰指控中心聯合作戰，必要時（如指控中心遭損）也可以脫離作戰指控中心獨立射擊。出口泰國的2艘“江湖”III型艦上的作戰指控系統為2KJ-3型，只包括指揮的控制功能（C2），數據鏈及各通信系統並未綜合在內。最新的537號飛彈護衛艦已在煙囪後加裝了一部對空警戒雷達。
在擊敗了歐洲艦艇軍火商的競爭之後，中國獲得了泰國海軍的4艘“江湖”III級護衛艦訂單。後來，“江湖”III級護衛艦較高的效費比將是其進入世界護衛艦市場的籌碼。泰國海軍宣稱其“昭披耶”級（即“江湖”III型）的作戰效能是MEKO200型艦的85~90%，而其價格僅為後者的1/4。
“江湖”IV型：該型護衛艦的模型和圖片最早曾在1988年上海一個國際防務展上出現。這是中國海軍試圖在護衛艦上配置艦載直升機系統以改進“江湖”級艦不佳的反潛能力的一個嘗試。首艦544號已在北海艦隊服役，沒見後續艦服役的報導。544艦仍沿襲了“江湖”II型艦的艦體和橋樓甲板，上層建築分成兩大部分，當中國一迴轉式飛彈發射裝置隔開，艦艏部分仍與“江湖”II型相同，不同之處在於艦艉。原“江湖”II級的後主炮、副炮及一座飛彈發射裝置均已取消，甲板室一直從煙囪下延續到距艦艉19米處，甲板室頂板設有機庫、機庫甲板延伸至艦艉，形成一個長21.6米、寬10.8米的直升機起降甲板，甲板上有“魚叉”式直升機助降裝置。機庫長15.2米，寬8.5米，高5.6米，可容納一架“直-9”A多用途直升機。
該艦其餘的武器系統
1.單聯100毫米火炮系統該系統由一座設於艦艏的法國克勒索。羅亞爾公司100毫米緊湊型艦炮及火控系統組成。該炮是中國購買的2座同類火炮中的一座。
2.37毫米艦炮系統該系統由設在機庫頂端的341“賴斯蘭普”火控雷達及4座雙管37毫米艦炮組成，與“江湖”II/III型艦相同。
3.反潛系統作為反潛型護衛艦，“江湖”IV型武器配置比較完善，分遠、中、近三個層次，遠距反潛使用艦載直升機；對中距目標使用艦載反潛魚雷，其三聯裝發射裝置分別布置於飛行甲板下的兩舷，這種標準的324毫米發射管能發射西方及目前的輕型自導魚雷；近距目標則由艦艏的火箭式深彈負責攻擊，目標探測和定位則依靠直升機的吊放式聲納、聲納浮標及艦殼中/低頻聲納來完成。
4.電子戰系統該系統基本上與“江湖”II型艦相同。主要的探測、導航、通訊系統都與“江湖”II級相同，但取消了“方結”目標指示雷達，其位置已用來安裝NAJA光電指揮儀，故艦舯部雙聯裝飛彈發射裝置已不會再用來攜載“SY-1”反艦飛彈，改為某種反潛飛彈發射裝置的可能性不能排除。

型號介紹

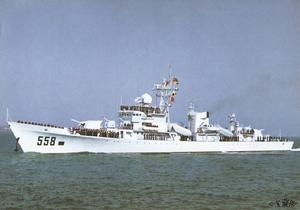

558自貢號

江湖Ⅳ(053H1G)型飛彈護衛艦。1991年6月在黃埔造船廠開工，1993年5月交船服役。
　
排水量：標準1565噸，滿載1960噸
主尺度：長103.22米，寬10.8米，吃水3.05米
動　力：2台12E390VA型中速柴油機，功率2×8000馬力
4套16PA6V280BTC型柴油發電機組，雙槳雙舵
航　速：25.5節
續航力：4000海里/18節，自持力15晝夜
航　程：7200公里
編　制：200人（其中軍官30人）
武　器：2座雙聯裝SY-1A艦對艦飛彈
2座79A型100mm雙聯自動艦炮
4座76A型37mm雙聯自動艦炮
2座3200型火箭式深彈六聯發射器
4座64式大型深彈發射炮
2座深彈投放架
2條布雷軌道（最大攜雷量24枚）

559康定號

江湖Ⅳ(053H1G)型飛彈護衛艦。
　
排水量：標準1565噸，滿載1960噸
主尺度：長103.22米，寬10.8米，吃水3.05米
動　力：2台12E390VA型中速柴油機，功率2×8000馬力
4套16PA6V280BTC型柴油發電機組，雙槳雙舵
航　速：25.5節
續航力：4000海里/18節，自持力15晝夜
航　程：7200公里
編　制：200人（其中軍官30人）
武　器：2座雙聯裝SY-1A艦對艦飛彈
2座79A型100mm雙聯自動艦炮
4座76A型37mm雙聯自動艦炮
2座3200型火箭式深彈六聯發射器
4座64式大型深彈發射炮
2座深彈投放架
2條布雷軌道（最大攜雷量24枚）

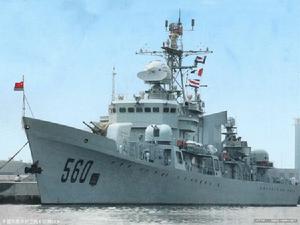

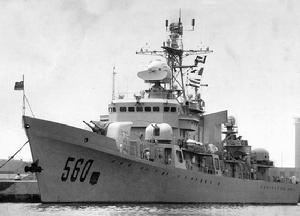

560東莞號
