離心泵,是依靠葉輪鏇轉時產生的離心力來輸送液體的泵,利用高速鏇轉的葉輪葉片帶動水轉動,將水甩出,從而達到輸送的目的。水泵在啟動前,必須使泵殼和吸水管內充滿水,然後啟動電機,使泵軸帶動葉輪和水做高速鏇轉運動,水發生離心運動,被甩向葉輪外緣,經蝸形泵殼的流道流入水泵的壓水管路。離心泵有立式、臥式、單級、多級、單吸、雙吸、自吸式等多種形式。葉輪內的液體受到葉片的推動而與葉片共同鏇轉,由鏇轉而產生的離心力,使液體由中心向外運動,並獲得動量增量。

基本信息

結構組成

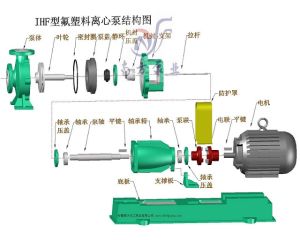

IHF型氟塑膠離心泵結構圖IHF型氟塑膠離心泵結構圖
離心泵的基本構造是由六部分組成的分別是葉輪,泵體,泵軸,軸承,密封環,填料函。

1、葉輪是離心泵的核心部分,它轉速高出力大,葉輪上的葉片又起到主要作用,葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑,以減少水流的摩擦損失。

2、泵體也稱泵殼,它是水泵的主體。起到支撐固定作用,並與安裝軸承的托架相連線。

3、泵軸的作用是借聯軸器和電動機相連線,將電動機的轉矩傳給葉輪,所以它是傳遞機械能的主要部件。

4、滑動軸承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出,太少軸承又要過熱燒壞造成事故!在水泵運行過程中軸承的溫度最高在85度,一般運行在60度左右。

5、密封環又稱減漏環。

6、填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙,不讓泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空!當泵軸與填料摩擦產生熱量就要靠水封管住水到水封圈內使填料冷卻!保持水泵的正常運行。所以在水泵的運行巡迴檢查過程中對填料函的檢查是特別要注意!在運行600個小時左右就要對填料進行更換。

產品分析

基本構造

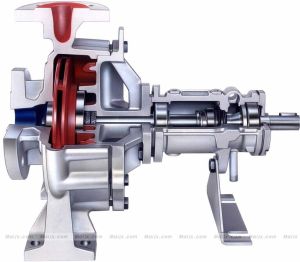

離心泵內部圖離心泵內部圖
離心泵的基本構造是由八部分組成的,分別是:葉輪,泵體,泵蓋,擋水圈,泵軸,軸承,密封環,填料函,軸向力平衡裝置。

1、葉輪是離心泵的核心部分,它轉速高輸出力大。

2、泵體也稱泵殼,它是水泵的主體。起到支撐固定作用,並與安裝軸承的托架相連線。

3、泵軸的作用是借聯軸器和電動機相連線,將電動機的轉矩傳給葉輪,所以它是傳遞機械能的主要部件

4、密封環又稱減漏環。

5、填料函主要由填料,不讓泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空!當泵軸與填料摩擦產生熱量就要靠水封管注水到水封圈內使填料冷卻!

6、軸向力平衡裝置,在離心泵運行過程中,由於液體是在低壓下進入葉輪,而在高壓下流出,使葉輪兩側所受壓力不等,產生了指向入口方向的軸向推力,會引起轉子發生軸向竄動,產生磨損和振動,因此應設定軸向推力軸承,以便平衡軸向力。

種類

多級離心泵多級離心泵

一、按葉輪數目來分類

1、單級泵:即在泵軸上只有一個葉輪。

2、多級泵:即在泵軸上有兩個或兩個以上的葉輪,這時泵的總揚程為n個葉輪產生的揚程之和。

二、按工作壓力來分類

1、低壓泵:壓力低於100米水柱;

2、中壓泵:壓力在100~650米水柱之間;

3、高壓泵:壓力高於650米水柱。

三、按葉輪吸入方式來分類

1、單側進水式泵:又叫單吸泵,即葉輪上只有一個進水口;

2、雙側進水式泵:又叫雙吸泵,即葉輪兩側都有一個進水口。它的流量比單吸式泵大一倍,可以近似看作是二個單吸泵葉輪背靠背地放在了一起。

四、按泵殼結合來分類

1、水平中開式泵:即在通過軸心線的水平面上開有結合縫。

2、垂直結合面泵:即結合面與軸心線相垂直。

五、按泵軸位置來分類

臥式泵臥式泵

1、臥式泵:泵軸位於水平位置。

2、立式泵:泵軸位於垂直位置。

六、按葉輪出方式分類

1、蝸殼泵:水從葉輪出來後,直接進入具有螺鏇線形狀的泵殼。

2、導葉泵:水從葉輪出來後,進入它外面設定的導葉,之後進入下一級或流入出口管。

七、按安裝高度分類

1、自灌式離心泵:泵軸低於吸水池池面,啟動時不需要灌水,可自動啟動。

2、吸入式離心泵(非自灌式離心泵):泵軸高於吸水池池面。啟動前,需要先用水灌滿泵殼和吸水管道,然後驅動電機,使葉輪高速鏇轉運動,水受到離心力作用被甩出葉輪,葉輪中心形成負壓,吸水池中水在大氣壓作用下進入葉輪,又受到高速鏇轉的葉輪作用,被甩出葉輪進入壓水管道。

另外,根據用途也可進行分類,如油泵、水泵、凝結水泵、排灰泵循環水泵等。

特點

按吸入方式

單吸泵液體從一側流入葉輪,存在軸向力

雙吸泵液體從兩側流入葉輪,不存在軸向力,泵的流量幾乎比單吸泵增加一倍

按級數

單級泵泵軸上只有一個葉輪

多級泵同一根泵軸上裝兩個或多個葉輪,液體依次流過每級葉輪,級數越多,揚程越高

按泵軸方位

臥式泵軸水平放置

立式泵軸垂直於水平面

按殼體型式

分段式泵殼體按與軸垂直的平面部分,節段與節段之間用長螺栓連線

中開式泵殼體在通過軸心線的平面上剖分

蝸殼泵裝有螺鏇形壓水室的離心泵,如常用的端吸式懸臂離心泵

透平式泵裝有導葉式壓水室的離心泵

特殊結構

管道泵泵作為管路一部分,安裝時無需改變管路

潛水泵泵和電動機製成一體浸入水中

液下泵泵體浸入液體中

禁止泵葉輪與電動機轉子聯為一體,並在同一個密封殼體內,不需採用密封結構,屬於無泄漏泵

磁力泵除進、出口外,泵體全封閉,泵與電動機的聯結採用磁鋼互吸而驅動

自吸式泵泵啟動時無需灌液

高速泵由增速箱使泵軸轉速增加,一般轉速可達10000r/min以上,也可稱部分流泵或切線增壓泵

立式筒型泵進出口接管在上部同一高度上,有內、外兩層殼體,內殼體由轉子、導葉等組成,外殼體為進口導流通道,液體從下部吸入。

ISG生活給水泵,生活用泵,小區水泵,生活給排水設備,根據 IS、IR型離心泵性能參數和立式泵的獨特結構組合設計,並嚴格按照 ISO2858 要求進行設計製造,採用國內優質水力模型進行設計而成,是最理想的新一代臥式泵產品。該產品一律採用硬質合金機械密封。 套用範圍: ISW 型泵適用於工業和城市給排水,如高層建築增壓送水,園林噴灌,消防增壓,遠距離輸送,暖通製冷循環、浴室等增壓及設備配套,使用溫度不超過85℃。ISWR 型泵廣泛適用於:冶金、化工、紡織造紙、以及賓飯館店等鍋爐熱源水增壓、輸送、及城市採暖系統,SGWR型使用溫度不超過120℃。

使用

離心泵離心泵
泵的試運轉應符合下列要求:

①驅動機的轉向應與泵的轉向相同;

②查明管道泵和共軸泵的轉向;

③各固定連線部位應無鬆動,各潤滑部位加注潤滑劑的規格和數量應符合設備技術檔案的規定;

④有預潤滑要求的部位應按規定進行預潤滑;

⑤各指示儀表,安全保護裝置均應靈敏,準確,可靠;

⑥盤車應靈活,無異常現象;

⑦高溫泵在試運轉前應進行泵體預熱,溫度應均勻上升,每小時溫升不應大於50℃;泵體表面與有工作介質進口的工藝管道的溫差不應大於40℃;

⑧設定消除溫升影響的連線裝置,設定旁路連線裝置提供冷卻水源。

離心泵操作時應注意以下幾點:

①禁止無水運行,不要調節吸入口來降低排量,禁止在過低的流量下運行;

②監控運行過程,徹底阻止填料箱泄漏,更換填料箱時要用新填料;

③確保機械密封有充分沖洗的水流,水冷軸承禁止使用過量水流;

④潤滑劑不要使用過多;

⑤按推薦的周期進行檢查。建立運行記錄,包括運行小時數,填料的調整和更換,添加潤滑劑及其他維護措施和時間。對離心泵抽吸和排放壓力,流量,輸入功率,洗液和軸承的溫度以及振動情況都應該定期測量記錄。

⑥離心泵的主機是依靠大氣壓將低處的水抽到高處的,而大氣壓最多只能支持約10.3m的水柱,所以離心泵的主機離開水面12米無法工作。

操作步驟

1.離心泵啟動前的檢查
1)電機檢修後,在連線聯軸器前,先檢查電機的轉動方向是否正確。
2)檢查泵出入口管線及附屬管線,法蘭,閥門安裝是否符合要求,地腳螺栓及地線是否良好,聯軸器是否裝好。
3)盤車檢查,轉動是否正常。
4)檢查潤滑油油位是否正常,無油加油,並檢查潤滑油(脂)的油質性質。
5)打開各冷卻水閥門,並檢查管線是否暢通。注意冷卻水不宜過大或過小,過大會造成浪費,過小則冷卻效果差。一般冷卻水流成線狀即可。
6)打開泵的入口閥,關閉泵的出口閥,並打開壓力表手閥。
7)檢查機泵的密封狀況及油封的開度。
注意:熱油泵在啟動前要均勻預熱。
2.離心泵的啟動
1)全開入口閥,關閉出口閥,啟動電機。
2)當泵出口壓力大於操作壓力時,檢查各部運轉正常,逐漸打開出口閥。
3)啟動電機時,若啟動不起來或有異常聲音時,應立刻切斷電源檢查,消除故障後方可啟動。
4)啟動時,注意人不要面向聯軸器,以防飛出傷人。
3.離心泵的停泵操作
1)慢慢關閉泵的出口閥。
2)切斷電機的電源。
3)關閉壓力表手閥。

4)停車後,不能馬上停冷卻水,等泵的溫度的降到80℃以下方可停水。

5)根據需要,關閉入口閥,泵體放空。

維護

3.1、離心泵機械密封失效的分析

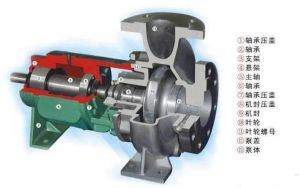

離心泵維護離心泵維護
離心泵停機主要是由機械密封的失效造成的。失效的表現大都是泄漏,泄漏原因有以下幾種:

①動靜環密封面的泄漏,原因主要有:端面平面度,粗糙度未達到要求,或表面有劃傷;端面間有顆粒物質,造成兩端面不能同樣運行;安裝不到位,方式不正確。

②補償環密封圈泄漏,原因主要有:壓蓋變形,預緊力不均勻;安裝不正確;密封圈質量不符合標準;密封圈選型不對。

實際使用效果表明,密封元件失效最多的部位是動,靜環的端面,離心泵機封動,靜環端面出現龜裂是常見的失效現象,主要原因有:

①安裝時密封面間隙過大,沖洗液來不及帶走摩擦副產生的熱量;沖洗液從密封面間隙中漏走,造成端面過熱而損壞。

②液體介質汽化膨脹,使兩端面受汽化膨脹力而分開,當兩密封面用力貼合時,破壞潤滑膜從而造成端面表面過熱。

③液體介質潤滑性較差,加之操作壓力過載,兩密封面跟蹤轉動不同步。例如高轉速泵轉速為20445r/min,密封面中心直徑為7cm,泵運轉後其線速度高達75m/s,當有一個密封面滯後不能跟蹤鏇轉,瞬時高溫造成密封面損壞。

④密封沖洗液孔板或過濾網堵塞,造成水量不足,使機封失效。

另外,密封面表面滑溝,端面貼合時出現缺口導緻密封元件失效,主要原因有:

①液體介質不清潔,有微小質硬的顆粒,以很高的速度滑人密封面,將端面表面劃傷而失效。

②機泵傳動件同軸度差,泵開啟後每轉一周端面被晃動摩擦一次,動環運行軌跡不同心,造成端面汽化,過熱磨損。

③液體介質水力特性的頻繁發生引起泵組振動,造成密封面錯位而失效。

液體介質對密封元件的腐蝕,應力集中,軟硬材料配合,沖蝕,輔助密封0形環,V形環,凹形環與液體介質不相容,變形等都會造成機械密封表面損壞失效,所以對其損壞形式要綜合分析,找出根本原因,保證機械密封長時間運行。

3.2、離心泵停止運轉後的要求

①離心泵停止運轉後應關閉泵的人口閥門,待泵冷卻後再依次關閉附屬系統的閥門。

②高溫泵停車應按設備技術檔案的規定執行,停車後應每偏20一30min盤車半圈,直到泵體溫度降至50℃為止。

③低溫泵停車時,當無特殊要求時,泵內應經常充滿液體;吸入閥和排出閥應保持常開狀態;採用雙端面機械密封的低溫泵,液位控制器和泵密封腔內的密封液應保持泵的灌漿壓力。

④輸送易結晶,易凝固,易沉澱等介質的泵,停泵後應防止堵塞,並及時用清水或其他介質沖洗泵和管道。⑤排出泵內積存的液體,防止鏽蝕和凍裂。

3.3、離心泵的保管

①尚未安裝好的泵在未上漆的表面應塗復一層合適的防鏽劑,用油潤滑的軸承應該注滿適當的油液,用脂潤滑的軸承應該僅填充一種潤滑脂,不要使用混合潤滑脂。

②短時間泵人乾淨液體,沖洗,抽吸管線,排放管線,泵殼和葉輪,並排淨泵殼,抽吸管線和排放管線中的沖洗液。

③排淨軸承箱的油,再加注乾淨的油,徹底清洗油脂並再填充新油脂。

④把吸人口和排放口封起來,把泵貯存在乾淨,乾燥的地方,保護電機繞組免受潮濕,用防鏽液和防蝕液噴射泵殼內部。

⑤泵軸每月轉動一次以免凍結,並潤滑軸承。

啟動

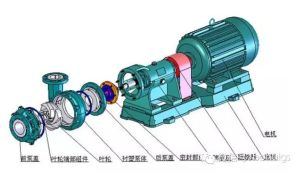

離心泵各部件圖離心泵各部件圖
一、離心泵啟動前的準備工作

a.離心泵啟動前檢查

潤滑油的名稱、型號、主要性能和加注數量是否符合技術檔案的要求;

軸承潤滑系統、密封系統和冷卻系統是否完好,軸承的油路、水路是否暢通;

盤動泵的轉子1~2轉,檢查轉子是否有摩擦或卡住現象;

在聯軸器附近或皮帶防護裝置等處,是否有妨礙轉動的雜物;

泵、軸承座、電動機的基礎地腳螺栓是否鬆動;

泵工作系統的閥門或附屬裝置均應處於泵運轉時負荷最小的位置,應關閉出口調節閥;

點動泵,看其葉輪轉向是否與設計轉向一致,若不一致,必需使葉輪完全停止轉動後,調整電動機接線後,方可再啟動。

b.離心泵充水

水泵在啟動以前,泵殼和吸水管內必須先充滿水,這是因為有空氣存在的情況下,泵吸入口真空無法形成和保持。

c.離心泵暖泵

輸送高溫液體的多級離心泵,如電廠的鍋爐給水泵,在啟動前必須先暖泵。這是因為給水泵在啟動時,高溫給水流過泵內,使泵體溫度從常溫很快升高到100~200℃,這會引起泵內外和各部件之間的溫差,若沒有足夠長的傳熱時間和適當控制溫升的措施,會使泵各處膨脹不均,造成泵體各部分變形、磨損、振動和軸承抱軸事故。

二、注意的事項

離心泵是一種葉片泵,依靠鏇轉的葉輪在鏇轉過程中,由於葉片和液體的相互作用,葉片將機械能傳給液體,使液體的壓力能增加,達到輸送液體的目的。離心泵的啟動要注意四點:

①離心泵泵在一定轉速下所產生的揚程有一限定值。工作點流量和軸功率取決於與泵連線的裝置系統的情況(位差、壓力差和管路損失)。揚程隨流量而改變。

②工作穩定,輸送連續,流量和壓力無脈動。

③一般無自吸能力,需要將泵先灌滿液體或將管路抽成真空後才能開始工作。

④離心泵在排出管路閥門關閉狀態下啟動,鏇渦泵和軸流泵在閥門全開狀態下啟動,以減少啟動功率。

因為離心泵是靠葉輪離心力形成真空的吸力把水提起,所以,離心泵啟動時,必須先把閘閥關閉,灌水。水位超過葉輪部位以上,排出離心泵中的空氣,才可啟動。啟動後,葉輪周圍形成真空,把水向上吸,其閘閥可自動打開,把水提起。因此,必須先閉閘閥。

振動分析

1.離心泵的的轉子不平衡與不對中。這個問題在離心泵的振動問題中所占比例較大,約為80%的比例。造成離心泵轉子不平衡的原因:材料阻止不均勻、零件結構不合格,造成轉子質量中心線與轉軸中心線不重合產生偏心據形成的不平衡。校正離心泵的轉子不平衡又可分為兩。靜平衡與動平衡,一般也稱為單面平衡和雙面平衡。其區別就是:單面平衡是在一個校正面進行校正平衡,而雙面平衡是在兩個校正面上進行校正。2.安裝原因:基礎螺栓鬆脫、校調的水平度沒有調整好,在離心泵工作之前,要檢查一下其基礎螺栓是否有鬆動的現象,以及離心泵的安裝是否水平。這些也會造成離心泵在工作的時候發生振動的情況。3.離心泵內有異物。在離心泵工作之前,要檢查下泵內部,由於長期使用,在離心泵的內部可能存在一些例如水中的雜草等異。4.由於長時間的使用造成離心泵內部的氣蝕穿孔。5.離心泵的設計方面存在不合理的情況,例如零件大小尺寸等問題。不過這種情況相對較少。離心泵在出場之前,都會在車間內部進行多次的檢測工作,以保證出廠離心泵的合格率。

主要性能

一、離心泵功率與效率

泵在運轉過程中由於存在種種損失,使泵的實際(有效)壓頭和流量均較理論值為低,而輸入泵的功率較理論值為高,設

H______ 泵的有效壓頭,即單位量液體在重力場中從泵獲得的能 量,m;

Q ______ 泵的實際流量,m3/s;

ρ ______ 液體密度,kg/ m3;

Ne______ 泵的有效功率,即單位時間內液體從泵處獲得的機械能,W。

有效功率可寫成 Ne = QHρg

由電機輸入離心泵的功率稱為泵的軸功率,以N表示。有效功率與軸功率之比定義為泵的總效率η,即

η=Ne/N

二、泵內損失

離心泵內的各種損失有:

(1)容積損失

由於泵的泄漏所造成的損失稱為容積損失。無容積損失時泵的功率與有容積損失時泵的功率之比稱為泵的容積效率ηv。

(2)水力損失

流體流過葉輪、泵殼時,流速大小和方向的改變以及逆壓強梯度的存在引起了環流和鏇渦,造成了能量損失,這種損失稱為水力損失。額定流量下離心泵的水力效率ηh一般為0.8到0.9。

(3)機械損失

高速轉動的葉輪與液體間的摩擦以及軸承、軸封等處的機械摩擦造成的損失稱為機械損失。機械效率ηM一般為0.96到0.99。

注意:

1、在離心泵的銘牌上標明的主要性能參數是以20℃清水作實驗在最高效率條件下測得的數值。

2、了解並熟練掌握特性曲線中各曲線的含義及使用條件,注意最高效率區的範圍(η=92%ηmax)及用途。

醫學套用

離心泵離心泵

2012年2月,美國醫生比利·科恩(BillyCohn)和巴德·弗朗茨(BudFrazier)成功地為一名垂死的患者安裝了一台人工裝置(離心泵)以替代其心臟功能。

病人在手術之後,病人的心臟被“機器”替代,血液繼續在他的體內循環流動。然而當醫生們用聽診器聽他的胸腔時,卻聽不到心跳聲,有的只是輕微的嗡嗡聲而已。因此如果按照傳統的醫學分析方法,這位病人已經沒有心跳,因而已經死亡了。這是一個例證,證明人體的生理系統是可以沒有脈搏而維持正常運行的。同時也證明了:即便沒有心臟,一個人也能依靠其他替代手段存活。

優點

緊湊式結構

寬範圍流量和揚程範圍寬

適用於輕度腐蝕性液體液體

多種控制選擇

流量均勻、運轉平穩、振動小。不需要特別減震的基礎。

設備安裝、維護檢修費用較低。

技術參數

流量

揚程

泵送液體溫度範圍

系統承壓

軸功率

套用範圍

液體輸送

冷卻系統

工業清洗系統

水產養殖場

施肥系統

計量系統

工業設備

離心泵可廣泛用於電力、冶金、煤炭、建材等行業輸送含有固體顆粒的漿體。如火電廠水力除灰、冶金選礦廠礦漿輸送、洗煤廠煤漿及重介輸送等。離心泵工作時,泵需要放在陸地上,吸水管放在水中,還需要灌泵啟動。泥漿泵和液下離心泵由於受到結構的限制,工作時電機需要放在水面之上,泵放入水中,因此必須固定,否則,電機掉到水中會導致電機報廢。而且由於長軸長度一般固定,所以泵安裝使用較麻煩,套用的場合受到很多的限制。

工作流量

一、工作點

離心泵的特性曲線是泵本身固有的特性,它與外界使用情況無關。但是,一旦泵被安排在一定的管路系統中工作時,其實際工作情況就不僅與離心泵本身的特性有關,而且還取決於管路的工作特性。所以,要選好和用好離心泵,就還要同時考慮到管路的特性。

在特定管路中輸送液體時,管路所需壓頭He隨著流量Qe的平方而變化。將此關係繪在坐標紙上即為相應管路特性曲線。

若將離心泵的特性曲線與其所在管路特性曲線繪於同一坐標紙上,如上圖所示,此兩線交點M稱為泵的工作點。選泵時,要求工作點所對應的流量和壓頭既能滿足管路系統的要求,又正好是離心泵所提供的,即Q = Qe,H = He。

二、流量調節

(1)改變閥門的開度

改變離心泵出口管線上的閥門開關,其實質是改變管路特性曲線。如下圖所示,當閥門關小時,管路的局部阻力加大,管路特性曲線變陡,工作點由M移至M1,流量由QM減小到QM1。當閥門開大時,管路阻力減小,管路特性曲線變得平坦一些,工作點移至M2,流量加大到QM2。

用閥門調節流量迅速方便,且流量可以連續變化,適合化工連續生產的特點。所以套用十分廣泛。缺點是閥門關小時,阻力損失加大,能量消耗增多,不很經濟。

(2)改變泵的轉速

改變泵的轉速實質上是改變泵的特性曲線。泵原來轉速為n,工作點為M,如下圖所示,若把泵的轉速提高到n1,泵的特性曲線 H——Q往上移,工作點由M移至M1,流量由QM加大到QM1。若把泵的轉速降至n2,工作點移至M2,流量降至QM2。

這種調節方法需要變速裝置或價格昂貴的變速原動機,且難以做到連續調節流量,故化工生產中很少採用。

常用標準

在石油、化工領域,使用最多的離心泵國際標準是API610、ISO5199和ANSIB73.1M/B73.2M等,國內標準是GB3215和GB5656/T。

1.1API610

API,是美國石油協會(AmericanPetroleumInstitute)的簡稱。出版API610標準的目的是為了提供一份採購規範,以便於離心泵的製造和採購。

1.2 ISO5199

ISO是國際標準化組織的簡稱。ISO5199 Technical Specification for Centrifugal Pumps , ClassⅡ(離心泵技術規範Ⅱ級),主要依據是德國的DIN標準。

1.3 ASMEB73.1M/B73.2M

ASME是美國機械工程師協會(TheAmericanSocietyofMechanicalEngineers)的簡稱。

離心泵離心泵

性能參數

離心泵參數 流 量Q 揚程 m 效率 % 轉速 r/min 電機功率 KW 允許汽蝕餘量 m
m3/h l/s
15-80 1.5 0.42 8 34 2800 0.18 2.3
20-110 2.5 0.69 15 34 2800 0.37 2.3
20-160 2.5 0.69 32 25 2900 0.75 2.3
25-110 4 1.11 15 42 2900 0.55 2.3
25-125 4 1.11 20 36 2900 0.75 2.3
25-125A 3.6 1.0 16 35 2900 0.55 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-100 4.5 12.5 12.5 44 2900 0.55 2.3
32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.3
32-125 5 1.39 20 44 2900 0.75 2.3
32-125A 4.5 1.25 16 43 2900 0.55 2.3
32-160 6.5 5 32 44 2900 1.5 2.3
32-160A 4 1.1 25 34 2900 1.1 2.0
32-160(I) 6.3 1.75 32 40 2900 2.2 2.0
32-200 4.5 12.5 50 32 2900 3 2.0
32-200(I) 6.3 1.75 50 33 2900 4 2.0
32-200A 4 1.11 44 40 2900 2.2 2.0
40-100 6.3 1.75 12.5 54 2900 0.55 2.3
40100A 5.6 1.56 10 52 2900 0.37 2.3
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 32 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.5 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4 2.3
40-200A 5.9 1.64 44 31 2900 3 2.3
40-200B 5.3 1.47 36 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4 2.3
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(I)A 11 3.05 10 60 2900 0.75 2.3
40-125(I) 12.5 3.47 20 58 2900 1.5 2.3
40-125(I)A 11 3.05 16 57 2900 1.1 2.3
40-160(I) 12.5 3.47 32 52 2900 3 2.3
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3
40-200(I)A 11.7 3.25 44 45 2900 4 2.3
40-200(I)B 10.6 2.94 36 44 2900 3 2.3
40-250(I) 12.5 3.47 80 38 2900 11 2.3
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3
40-250(I)B 10.8 3.0 60 37 2900 7.5 2.3
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11 3.05 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3
型 號 流 量Q 揚程 m 效率 % 轉速 r/min 電機功率 KW 允許汽蝕餘量 m
m/h l/s
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.7 3.25 44 45 2900 4 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5
50-125(I) 25 6.94 20 68 2900 3 2.5
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5
50-160(I) 25 6.94 32 63 2900 4 2.5
50-160(I)A 23.4 6.5 28 62 2900 4 2.5
50-160(I)B 21.6 6.0 24 58 2900 3 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15 2.5
50-250(I)A 23.4 6.5 70 50 2900 11 2.5
50-250(I)B 21.6 6.0 60 49 2900 11 2.5
50-315(I) 25 6.94 125 40 2900 30 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6.0 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 2.5
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0
離心泵 型 號 流 量Q 揚程 m 效率 % 轉速 r/min 電機功率 KW 允許汽蝕餘量 m
m/h l/s
65-125(I)A 45 12.5 16 71 2900 4 3.0
65-160(I) 50 13.9 32 71 2900 7.5 3.0
65-160(I)A 46.7 13.0 28 70 2900 7.5 3.0
65-160(I)B 43.3 12.0 24 69 2900 5.5 3.0
65-200(I) 50 13.9 50 67 2900 15 3.0
65-200(I)A 47 13.1 44 66 2900 11 3.0
65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0
65-250(I) 50 13.9 80 59 2900 22 3.0
65-250(I)A 46.7 13.0 70 59 2900 18.5 3.0
65-250(I)B 43.3 12.0 60 58 2900 15 3.0
65-315(I) 50 13.9 125 54 2900 37 3.0
65-315(I)A 46.5 12.9 110 54 2900 30 3.0
65-315(I)B 44.5 12.4 100 53 2900 30 3.0
65-315(I)C 41 11.4 85 51 2900 22 3.0
80-100 50 13.9 12.5 73 2900 3 3.0
80-100A 44.7 12.5 10 72 2900 2.2 3.0
80-125 50 13.9 20 72.5 2900 5.5 3.0
80-125A 45 12.5 16 71 2900 4 3.0
80-160 50 13.9 32 71 2900 7.5 3.0
80-160A 46.7 13.0 28 70 2900 7.5 3.0
80-160B 43.3 12.0 24 69 2900 5.5 3.0
80-200 50 13.9 50 67 2900 15 3.0
80-200A 47 13.1 44 66 2900 11 3.0
80-200B 43.5 12.1 38 65 2900 7.5 3.0
80-250 50 13.9 80 59 2900 22 3.0
80-250A 46.7 13.0 70 59 2900 18.5 3.0
80-250B 43.3 12.0 60 58 2900 15 3.0
80-315 50 13.9 125 54 2900 37 3.0
80-315A 46.5 12.9 110 54 2900 30 3.0
80-315B 44.5 12.4 100 53 2900 30 3.0
80-315C 41 11.4 85 51 2900 22 3.0
80-350 50 13.9 150 66 2900 55 3.0
80-350A 44.5 12.4 142 65 2900 45 3.0
80-350B 41 11.4 135 62 2900 37 3.0
80-100(I) 100 27.8 12.5 76 2900 5.5 4.5
80-100(I)A 89 24.7 10 74 2900 4 4.5
80-125(I) 100 27.8 20 76 2900 11 4.5
80-125(I)A 89 24.7 16 74 2900 7.5 4.5
80-160(I) 100 27.8 32 76 2900 15 4.5
80-160(I)A 93.5 26.0 28 74 2900 11 4.5
80-160(I)B 86.6 24.1 24 72 2900 11 4.5
80-200(I) 100 27.8 50 74 2900 2 4.5
80-200(I)A 93.5 26.0 44 73 2900 18.5 4.5
80-200(I)B 87 24.2 38 71 2900 15 4.5
80-250(I) 100 27.8 80 69 2900 37 4.5
80-250(I)A 93.5 26.0 70 68 2900 30 4.5
80-250(I)B 87 24.2 60 66 2900 30 4.5
80-315(I) 100 27.8 125 66 2900 75 4.5
離心泵 型 號 流 量Q 揚程 m 效率 % 轉速 r/min 電機功率 KW 允許汽蝕餘量 m
m/h l/s
80-315(I)A 95 26.4 113 66 2900 55 4.0
80-315(I)B 90 25 101 65 2900 45 4.0
80-315(I)C 82 22.8 85 63 2900 37 4.0
100-100 100 27.8 12.5 76 2900 5.5 4.5
100-100A 89 47 10 74 2900 4 4.5
100-125 100 27.8 20 76 2900 11 4.5
100-125A 89 24.7 16 74 2900 7.5 4.5
100-160 100 27.8 32 76 2900 15 4.5
100-160A 93.5 26.0 28 74 2900 11 4.5
100-160B 86.6 24.1 24 72 2900 11 4.5
100-200 100 27.8 50 74 2900 22 4.0
100-200A 93.5 26.0 44 73 2900 18.5 4.0
100-200B 87 24.2 38 71 2900 15 4.0
100-250 100 27.8 80 69 2900 37 4.0
100-250A 93.5 26.0 70 68 2900 30 4.0
100-250B 87 24.2 60 66 2900 30 4.0
100-315 100 27.8 125 66 2900 75 4.0
100-315A 95 26.4 113 66 2900 55 4.0
100-315B 90 25 101 65 2900 45 4.0
100-315C 82 22.8 85 63 2900 37 4.0
100-100(I) 160 44.4 12.5 73 2900 11 4.5
100-125(I) 160 44.4 20 74 2900 15 4.5
100-125(I)A 140 39 17 72 2900 11 4.5
100-160(I) 160 44.4 32 32 2900 22 5.6
100-160(I)A 140 39 28 28 2900 18.5 5.0
100-200(I) 100 44.4 50 50 2900 37 5.2
100-200(I)A 140 39 45 45 2900 30 4.5
100-200(I)B 100 27.8 40 40 2900 22 4.5
100-250(I) 160 44.4 80 80 2900 55 4.8
100-250(I)A 140 39 72 72 2900 45 4.5
100-250(I)B 100 27.8 65 65 2900 37 4.5
100-350 100 27.8 150 150 2900 90 4.0
100-350A 87 24.2 142 142 2900 75 4.0
100-350B 82 22.8 135 135 2900 55 4.0
125-100 160 44.4 12.5 12.5 2900 11 4.0
125-100A 143 39.7 10 10 2900 7.5 4.0
125-125 160 44.4 20 20 2900 15 4.0
125-125A 143 39.7 16 16 2900 11 4.0
125-160 160 44.4 32 32 2900 22 4.0
125-160A 150 41.7 28 28 2900 18.5 4.0
125-160B 138 38.3 24 24 2900 15 4.0
125-200 160 44.4 50 50 2900 37 5.5
125-200A 150 41.7 44 44 2900 30 5.5
125-200B 138 38.3 37.5 37.5 2900 22 5.5
125-250 160 44.4 80 80 2900 55 5.0
125-250A 150 41.7 70 70 2900 45 5.5

通用機械

2007中國通用機械工業年鑑 | 萬能式卷板機 | 三輥卷板機 | 中國通用機械工業年鑑2004 | 中國通用機械工業年鑑2007 | 供需站 | 製冷劑 | 壓縮式制冷機 | 吸收式制冷機 | 嘉善飛特無油軸承 | 回熱式氣體制冷機 | 圓筒洗礦機設備 | 小型氣泵 | 木材粉碎機器 | 氣體液化設備 | 水蒸汽噴射真空泵 | 油擴散噴射泵 | 浩傑減速機 | 液壓剪板機 | 液壓折彎機 | 液壓擺式剪板機 | 液壓板料折彎機 | 深低溫液化氣體貯槽 | 深低溫精餾塔 | 深低溫設備 | 滑閥真空泵 | 熱泵 | 電動滾筒設計與選用手冊 | 真空技術 | 稀有氣體提取設備 | 空氣分離設備 | 空氣調節設備 | 膨脹機 | 蒸汽噴射式制冷機 | 軟管泵 | YZ型擺線針輪電動滾筒 | 逆止器 | 滾筒電機 | 電磁除鐵器 | 電動滾筒電機 | 永磁電動滾筒 | <<電動滾筒設計與選用手冊>> | 電動滾筒 | 油冷式電動滾筒 | 滾柱逆止器 | 輪式洗砂機 | 分離機械 | 主軸維護 | 穩壓器 | 截止閥 | 閘閥 | 調節閥 | 離心泵 | pvc發泡板 | 拋丸機 | 蒸汽收縮機 | 空氣壓縮機 | 收縮機 | 壓瓦機 | 液壓榨油機 | 沖孔機 | 包裝機 | 超微粉碎機 | 壓濾機|切削工具|砂輪動平衡儀

相關搜尋

熱門詞條

聯絡我們
