簡介

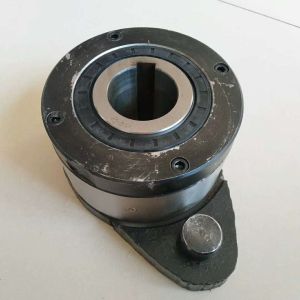

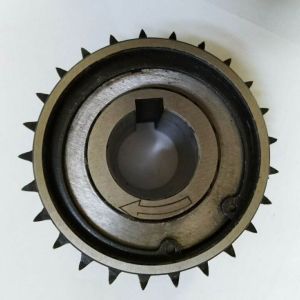

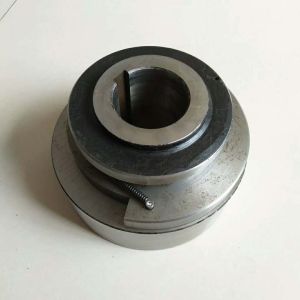

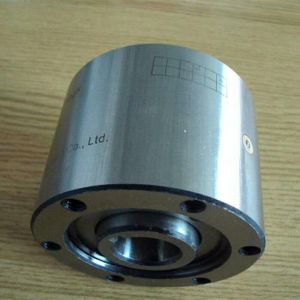

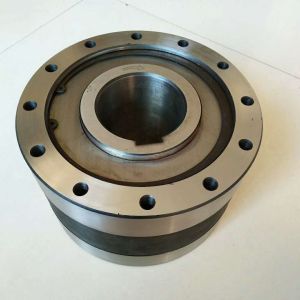

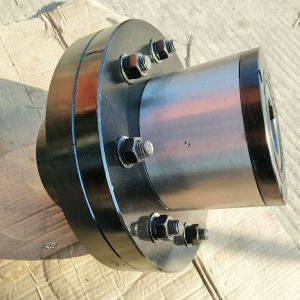

逆止器為了防止傾斜帶式輸送機有載停車時發生倒轉或順滑現象，經對制動力矩的核算，視具體情況增設逆止或制動裝置。本滾柱逆止器，適用於頭部滾筒，採用減速機傳動，功率較大，滾筒直徑較大，減速機在ZQ65以上的帶式輸送機，較適用於向上輸送，傾角≤18度的帶式輸送機，其優點為逆止迅速，倒轉距離小，是大中形傾角式輸送機的首選逆止器。 廣泛套用於減速機配套，焦化廠及運輸機械，輸送機，提升機，電動滾筒以及其他需要逆止要求的機械設備等領域。
國家機械工業局1999-06-28 發布2000-01-01 實施的《帶式輸送機用逆止器JB/T 9015-1999》規定了逆止器的術語,基本參數,技術要求,試驗方法,檢驗規則,標誌,包裝和貯存。
內圈鏇轉方向—逆止器內能夠自由轉動的方向,正對轉向指示牌看,內圈沿順時針方向鏇轉代號為S,沿逆時針方向鏇轉代號為N.
技術要求
5. 1 逆止器工作環境溫度為–20~+60℃
5. 2 逆止器在正常工作情況下其溫升應低於30℃
5. 3 在額定逆止力矩作用下,逆止器工作105次,其楔塊,內圈,外圈表面不得出現點蝕,塑性變形和裂紋
5. 4 逆止器的主要零件熱處理硬度應符合表3的規定
逆止器表 3 HRC楔 塊內 圈外 圈
60~6458~6258~62
5. 5 所有零件必須經檢驗合格,外購件必須有合格證,方可進行裝配
5. 6 裝配後轉向指示牌所示鏇向應與楔塊裝配所示鏇向一致
5. 7 逆止器外露表面應塗一層底漆,兩層面漆
5. 8 逆止器內圈端面面漆為紅色,其餘外表面面漆顏色為乳黃色,也可根據用戶要求採用其它顏色
質量保證期
逆止器在用戶遵守逆止器使用說明書規定的條件下,從製造廠發貨日起18個月內,其中使用期不超過12個月,產品因製造質量而發生損壞或不能正常工作,製造廠應免費為用戶修理或更換。
試驗方法和檢驗規則
7. 1 試驗方法
7. 1. 1 自由運轉試驗
將被測逆止器安裝在試驗台上,電機帶動逆止器內圈以最高轉速鏇轉0.5h,應無過熱等異常現象。
7. 1. 2 逆止性能試驗
將被測逆止器安裝在試驗台上,在額定逆止力矩作用下,進行100次逆止,工作應可靠,無異常現象。
7. 1. 3 最小非接觸轉速測試
將逆止器的楔塊裝配安裝在無級調速的試驗台上,電機帶動楔塊裝配鏇轉,測定楔塊與外圈脫離接觸時逆止器內圈的最低轉速。
7. 1. 4 阻力矩測試
逆止器將被測逆止器安裝在試驗台上,電機帶動逆止器內圈以1000r/min的轉速鏇轉,用彈簧秤測定轉銷臂軸中心處的阻力F,按式(1)計算逆止器阻力矩:
M=F B sinθ···································(1)
式中:M——阻力矩,N·m;
F——在與逆止器內孔軸心線垂直的平面內,在銷軸中心處測得的阻力,N;B——銷軸中心至逆止器內孔中心距(見圖1),m;——在測定平面內阻力F與銷軸中心至逆止器內孔中心連線的夾角.
7. 1. 5 溫升測試
JB/T 9015-1999 5
將被測逆止器安裝在試驗台上,電機帶動逆止器內圈以最高轉速鏇轉,每隔15min用半導體點溫計測量逆止器外圈表面溫度和環境溫度直到熱平衡(連續三次測量溫度相同),最終外圈溫度與環境溫度之差為逆止器溫升.
7. 1. 6 壽命試驗
將被測逆止器安裝在試驗台上,在額定逆止力矩作用下,進行105次逆止,試驗後,內圈,外圈和楔塊表面不得出現點蝕,塑性變形和裂紋等缺陷.
逆止器7. 2 檢驗規則
7. 2. 1 每台逆止器必須經製造廠檢驗部門檢驗合格後方能出廠.
7. 2. 2 逆止器出廠檢驗項目:
a) 外觀檢驗;
b) 自由運轉檢驗;
c) 逆止性能檢驗.
7. 2. 3 下列情況之一應進行型式檢驗:
a) 新產品試製;
b) 主要零件結構,材料或加工工藝有重大改變時;
c) 批量生產時,每兩年隨機抽1台進行試驗.
7. 2. 4 逆止器型式檢驗項目:
a) 外觀檢驗;
b) 自由運轉檢驗;
c) 逆止性能檢驗;
d) 阻力矩檢驗;
e) 最小非接觸轉速檢驗;
f) 溫升檢驗;
g) 壽命檢驗。
標誌,包裝和貯存
逆止器8. 1 每台逆止器應在明顯位置固定產品標牌,在端面固定轉向指示牌.產品標牌的內容包括產品名稱,代號,出廠編號,日期和製造廠廠名.標牌的尺寸和技術要求應符合GB/T 13306的規定。
8. 2 單台發貨的逆止器應包裝發運,包裝時內圈內孔和銷軸應塗防鏽脂.隨主機出廠的逆止器應符合主機包裝要求。
8. 3 隨機出廠檔案包括產品合格證,使用說明書和裝箱單,出廠檔案應裝入塑膠袋密封后放包裝箱內。
8. 4 逆止器的貯存應有防潮措施。
中 華 人 民 共 和 國機 械 行 業 標 準帶式輸送機用逆止器 JB/T 9015-1999
