切削工具

切削工具

切削工具,指的是機械製造中用於切削加工的工具,包括鑽頭、銑刀、鉸刀、鑽鉸刀、鏜刀、孔加工刀具等。

基本信息

簡介

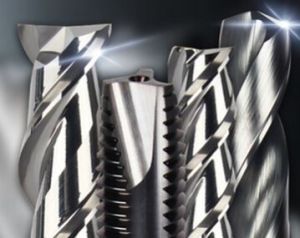

切削工具切削工具
廣義的切削工具既包括刀具,還包括磨具。絕大多數的刀具是機用的,但也有手用的。由於機械製造中使用的刀具基本上都用於切削金屬材料,所以“刀具”一詞一般就理解為金屬切削刀具。切削木材用的刀具則稱為木工刀具

主要產品

整體硬質合金工具:鑽頭、鏜刀、孔加工刀具等,並為用戶設計製作各種奇難刀具。產品適用於合金鋼、不鏽鋼、調質淬火鋼、有色金屬鋼等。為生產汽車機車發動機柴油機化油器冰櫃壓縮機模具行業等廠家提供各種成形刀具。產品主要配套加工中心,數控工具機專機等高精度工具機使用。

發展

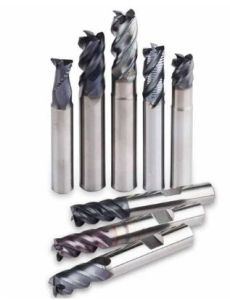

切削工具切削工具
刀具的發展在人類進步的歷史上占有重要的地位。中國早在公元前28~前20世紀,就已出現黃銅錐和紫銅的錐、鑽、刀等銅質刀具。戰國後期(公元前三世紀),由於掌握了滲碳技術,製成了銅質刀具。當時的鑽頭和鋸,與現代的扁鑽和鋸已有些相似之處。

然而,刀具的快速發展是在18世紀後期,伴隨蒸汽機等機器的發展而來的。1783年,法國的勒內首先制出銑刀。1792年,英國的莫茲利制出絲錐和板牙。有關麻花鑽的發明最早的文獻記載是在1822年,但直到1864年才作為商品生產。

那時的刀具是用整體高碳工具鋼製造的,許用的切削速度約為5米/分。1868年,英國的穆舍特製成含鎢的合金工具鋼。1898年,美國泰勒和.懷特發明高速鋼。1923年,德國的施勒。特爾發明硬質合金。

在採用合金工具鋼時,刀具的切削速度提高到約8米/分,採用高速鋼時,又提高兩倍以上,到採用硬質合金時,又比用高速鋼提高兩倍以上,切削加工出的工件表面質量和尺寸精度也大大提高。

由於高速鋼和硬質合金的價格比較昂貴,刀具出現焊接和機械夾固式結構。1949~1950年間,美國開始在車刀上採用可轉位刀片,不久即套用在銑刀和其他刀具上。1938年,德國德古薩公司取得關於陶瓷刀具的專利。1972年,美國通用電氣公司生產了聚晶人造金剛石和聚晶立方氮化硼刀片。這些非金屬刀具材料可使刀具以更高的速度切削。

1969年,瑞典山特維克鋼廠取得用化學氣相沉積法,生產碳化鈦塗層硬質合金刀片的專利。1972年,美國的邦沙和拉古蘭發展了物理氣相沉積法,在硬質合金或高速鋼刀具表面塗覆碳化鈦或氮化鈦硬質層。表面塗層方法把基體材料的高強度和韌性,與表層的高硬度和耐磨性結合起來,從而使這種複合材料具有更好的切削性能。

主要分類

刀具按工件加工表面的形式可分為五類。加工各種外表面的刀具,包括車刀、刨刀、銑刀、外表面拉刀和銼刀等;孔加工刀具,包括鑽頭、擴孔鑽、鏜刀、鉸刀和內表面拉刀等;螺紋加工工具,包括絲錐、板牙、自動開合螺紋切頭、螺紋車刀和螺紋銑刀等;齒輪加工刀具,包括滾刀、插齒刀、剃齒刀、錐齒輪加工刀具等;切斷刀具,包括鑲齒圓鋸片、帶鋸、弓鋸、切斷車刀和鋸片銑刀等等。此外,還有組合刀具。

按切削運動方式和相應的刀刃形狀,刀具又可分為三類。通用刀具,如車刀、刨刀、銑刀(不包括成形的車刀、成形刨刀和成形銑刀)、鏜刀、鑽頭、擴孔鑽、鉸刀和鋸等;成形刀具,這類刀具的刀刃具有與被加工工件斷面相同或接近相同的形狀,如成形車刀、成形刨刀、成形銑刀、拉刀、圓錐鉸刀和各種螺紋加工刀具等;展成刀具是用展成法加工齒輪的齒面或類似的工件,如滾刀、插齒刀、剃齒刀、錐齒輪刨刀和錐齒輪銑刀盤等。

組成

各種刀具的結構都由裝夾部分和工作部分組成。整體結構刀具的裝夾部分和工作部分都做在刀體上;鑲齒結構刀具的工作部分(刀齒或刀片)則鑲裝在刀體上。

刀具的裝夾部分有帶孔和帶柄兩類。帶孔刀具依*內孔套裝在工具機的主軸或心軸上,藉助軸向鍵或端面鍵傳遞扭轉力矩,如圓柱形銑刀、套式面銑刀等。

形態結構

切削工具切削工具
帶柄的刀具通常有矩形柄、圓柱柄和圓錐柄三種。車刀刨刀等一般為矩形柄;圓錐柄*錐度承受軸向推力,並藉助摩擦力傳遞扭矩;圓柱柄一般適用於較小的麻花鑽、立銑刀等刀具,切削時藉助夾緊時所產生的摩擦力傳遞扭轉力矩。很多帶柄的刀具的柄部用低合金鋼製成,而工作部分則用高速鋼把兩部分對焊而成。

刀具的工作部分就是產生和處理切屑的部分,包括刀刃、使切屑斷碎或卷攏的結構、排屑或容儲切屑的空間、切削液的通道等結構要素。有的刀具的工作部分就是切削部分,如車刀刨刀鏜刀銑刀等;有的刀具的工作部分則包含切削部分和校準部分,如鑽頭、擴孔鑽、鉸刀、內表面拉刀和絲錐等。切削部分的作用是用刀刃切除切屑,校準部分的作用是修光已切削的加工表面和引導刀具。

刀具工作部分的結構有整體式焊接式機械夾固式三種。整體結構是在刀體上做出切削刃;焊接結構是把刀片釺焊到鋼的刀體上;機械夾固結構又有兩種,一種是把刀片夾固在刀體上,另一種是把釺焊好的刀頭夾固在刀體上。硬質合金刀具一般製成焊接結構或機械夾固結構;瓷刀具都採用機械夾固結構。

刀具切削部分的幾何參數對切削效率的高低和加工質量的好壞有很大影響。增大前角,可減小前刀面擠壓切削層時的塑性變形,減小切屑流經前面的摩擦阻力,從而減小切削力和切削熱。但增大前角,同時會降低切削刃的強度,減小刀頭的散熱體積。

選擇方法

在選擇刀具的角度時,需要考慮多種因素的影響,如工件材料、刀具材料、加工性質(粗、精加工)等,必須根據具體情況合理選擇。通常講的刀具角度,是指製造和測量用的標註角度在實際工作時,由於刀具的安裝位置不同和切削運動方向的改變,實際工作的角度和標註的角度有所不同,但通常相差很小。

製造刀具的材料必須具有很高的高溫硬度和耐磨性,必要的抗彎強度、衝擊韌性和化學惰性,良好的工藝性(切削加工、鍛造和熱處理等),並不易變形。

通常當材料硬度高時,耐磨性也高;抗彎強度高時,衝擊韌性也高。但材料硬度越高,其抗彎強度和衝擊韌性就越低。高速鋼因具有很高的抗彎強度和衝擊韌性,以及良好的可加工性,現代仍是套用最廣的刀具材料,其次是硬質合金。

聚晶立方氮化硼適用於切削高硬度淬硬鋼和硬鑄鐵等;聚晶金剛石適用於切削不含鐵的金屬,及合金塑膠玻璃鋼等;碳素工具鋼和合金工具鋼現在只用作銼刀、板牙絲錐等工具。

套用及意義

硬質合金可轉位刀片現在都已用化學氣相沉積法塗覆碳化鈦氮化鈦氧化鋁硬層或複合硬層。正在發展的物理氣相沉積法不僅可用於硬質合金刀具,也可用於高速鋼刀具,如鑽頭滾刀絲錐銑刀等。硬質塗層作為阻礙化學擴散和熱傳導的障壁,使刀具在切削時的磨損速度減慢,塗層刀片的壽命與不塗層的相比大約提高1~3倍以上。

由於在高溫高壓、高速下,和在腐蝕性流體介質中工作的零件,其套用的難加工材料越來越多,切削加工的自動化水平和對加工精度的要求越來越高。為了適應這種情況,刀具的發展方向將是發展和套用新的刀具材料;進一步發展刀具的氣相沉積塗層技術,在高韌性高強度的基體上沉積更高硬度的塗層,更好地解決刀具材料硬度與強度間的矛盾;進一步發展可轉位刀具的結構;提高刀具的製造精度,減小產品質量的差別,並使刀具的使用實現最佳化。
