齒面上開有許多形成切削刃的窄槽,按螺鏇齒輪嚙合原理加工工件的齒輪形齒輪加工刀具。在加工時,刀具從齒輪的齒面上切下鬍鬚狀的細切屑,故稱剃齒刀。剃齒刀用於在滾齒、插齒(見齒輪加工)後對輪齒進行精加工。

正文

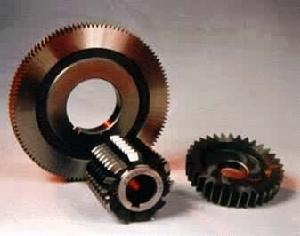

常用的盤形剃齒刀像一個淬硬的斜齒圓柱齒輪(圖1),齒面上的溝槽有兩種形式:一種是在整個齒圈上開有圓環形或螺鏇形的通槽,槽的截面可以是矩形,也可以是梯形,這種剃齒刀用鈍後只刃磨前面(槽部),齒形和外徑都不改變,由於通槽不能做得太深,只適用於模數小於1.75毫米的剃齒刀;另一種為兩側面的溝槽不通,是用梳形插刀分別插出來的,為使插刀能夠退刀,在每個齒的齒根處鑽有傾斜的小孔。這種剃齒刀用鈍後需重磨齒形和齒頂圓柱面。為了減小每個齒的切削負荷,剃齒刀的齒數較多,一般取質數,以避免與被切齒輪的齒數有公因數,否則剃齒刀的誤差將複印到被加工齒輪上去。剃齒刀的精度按國際標準有AA級、A級和B級3種。在實際生產中,用正確的漸開線齒形的剃齒刀剃出的齒輪齒形,往往在齒輪的節圓附近偏離正確的漸開線,向內凹進,偏差約0.01~0.03毫米,直齒齒輪的齒形偏差要比斜齒輪大些。為了使工件得到正確的漸開線齒形,剃齒刀的齒形應經過修正,在大量生產中都是通過實驗的方法來決定剃齒刀的齒形修正曲線
剃齒刀可以加工直齒和斜齒的內、外圓柱齒輪,生產效率高、加工表面光潔。此外,還有加工精密蝸輪用的蝸輪剃齒刀(圖2),其基本蝸桿的類型和參數均應與蝸輪相匹配的工作蝸桿(見蝸桿傳動)相同。它與齒輪剃齒刀一樣,在螺鏇面上開有許多窄的溝槽,以形成切削刃並容納切屑。蝸輪剃齒刀難於製造,只有在加工精度要求很高的蝸輪時才使用。(見彩圖)
剃齒刀剃齒刀
剃齒刀剃齒刀
