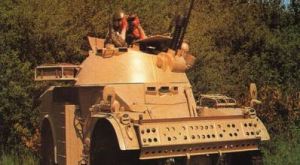

法國潘哈德AML輪式偵察車

法國潘哈德AML輪式偵察車

法國陸軍在北非成功地套用英國費列特(Ferret)偵察車後,1956年提供要求裝備火力要強的類似車輛。

基本信息

法國潘哈德AML輪式偵察車

國別 法國
名稱 潘哈德AML輪式偵察車
Panhard AML Light Armoured Car
研製單位 潘哈德公司
Panhard,FR
生產單位 潘哈德公司
Panhard,FR
現狀 生產
裝備情況 阿爾及利亞、安哥拉、阿根廷、巴林、貝寧、蒲隆地、查德、厄瓜多、薩爾瓦多、法國、加彭、伊拉克、愛爾蘭、象牙海岸、吉布地、肯尼蘭、馬來西亞、茅利塔尼亞、茅利塔尼亞、摩洛哥、尼日、奈及利亞、葡萄牙、盧安達、沙烏地阿拉伯、索馬里、南非、西班牙、多哥、突尼西亞、阿拉伯聯合酋長國、委內瑞拉、阿拉伯葉門共和國、辛巴威、布吉納法索(Burkina Faso)、塞內剛比亞(Senegambia)

概述

法國陸軍在北非成功地套用英國費列特(Ferret)偵察車後,1956年提供要求裝備火力要強的類似車輛。樣車的研製和生產由潘哈德公司承擔,該公司於1959年完成了樣車,並取名為潘哈德245型。薩維姆(Saviem)和兵器研究與製造局的伊西萊穆利諾製造廠(DEFA-AMX)也同時研製了樣車。但經試驗後法國陸軍採用了潘哈德245型,命名為AML。1961年交付法國陸軍第一批定貨。
從此時起,AML便開始了大批量生產,而且其系列產品也在不斷增加,不過目前僅用於出口。迄今為止,已生產AML車輛4800多輛。桑達克-奧斯特瑞爾有限公司(Sandock-Austral Limited)獲許可證在南非生產AML車輛,但命名為大羚羊(Eland)。

結構特點

裝備90炮塔的AML偵察車為全焊接鋼車體。駕駛艙在前,戰鬥艙居中,動力艙在後。
駕駛員居前部,有1個右開單扇艙蓋,3個整體式潛望鏡,夜間行駛時,中間1個可換為紅外或微光潛望鏡
炮塔為伊斯帕諾-絮扎(Hispano-Suiza)公司的全焊接炮塔。車長居炮塔內左側,炮長在右,各有1個向後開的單扇艙畫和4個L794B潛望鏡,炮長還有1個M262或倍率為6×的M37瞄準鏡。車長艙蓋上有1探照燈。炮塔座圈下、車體兩側各有1車門,左門向後開,其上帶有備用輪和輪胎,右門向前開。
動力艙上方有2個接近艙蓋,橫置變速箱有2個齒輪箱(高速和低速),依靠兩側的傘齒輪接合。低速齒輪箱用於越野,有3個前進檔(一、二、三檔)和1個倒檔。高速齒輪箱用於公路行駛,(此時,低速齒輪箱處於額定驅動情況),有第三、四、五、六檔。變速箱和分動箱中帶有潘哈德球形差速器,以防齒輪打滑。
變速箱之後是2個分動箱,動力經過分動箱後的齒輪傳至後輪,再經驅動軸傳到前輪。各軸均為獨立懸掛,輪胎具有泄氣保用性能。與空調裝置和浮渡裝置一樣,三防裝置、夜戰觀瞄系統可任選。浮渡裝置充有膨脹的聚氨酯,可防空心裝藥彈,即使燃燒彈擊中也不會起火。水上行駛靠車尾的推進器推進,速度達6~7km/h。轉向與陸上一樣,都是依靠前輪。

型號演變和變型車

1.裝備H90炮塔的AML裝甲車
該車安裝的是H90型炮塔,裝備1門D921F1式90mm火炮、1挺7.62mm並列機槍和1挺7.62mm或12.7mm高射機槍。每側還有2具煙幕彈發射器和2枚SS-11或ENTAC反坦克飛彈。該型車已不再生產。
2.裝備山貓(Lynx)90 炮塔的AML裝甲車
該車取代裝備H90炮塔的AML裝甲車,但武器系統與其一致,不過可配備被動夜視設備、雷射測距儀和炮塔動力驅動裝置。
3.裝備HE60-7炮塔的AML裝甲車
安裝H60-7型炮塔,左側裝備雙聯7.62mm機槍,右側裝備湯姆遜-布朗特(Thomson-Brandt)軍械公司的HB60式60mm迫擊炮。機槍的俯仰範圍為-15°~+60°,迫擊炮的俯仰範圍為-15°~+80°,直接射擊最大射程300m,間接射擊最大射程2600m。彈藥基數為53發炮彈,3800發槍彈。如安裝無線電設備則為32發炮彈,3200發槍彈。迫擊炮可發射榴彈、霰彈、煙幕彈和照明彈。
炮塔上的2扇艙蓋分別向前和向後開啟,有7個L794B潛望鏡和1個倍率為5×的M112/M113瞄準鏡。炮塔由伊斯帕諾-絮扎公司製造。
4.裝備HE60-12炮塔的AML裝甲車
該車基本上與裝備HE60-7炮塔的AML相同,只是將雙聯7.62mm機槍換為12.7mm機槍,俯仰範圍為-15°~+60°。可選擇安裝無線電設備。戰鬥全重為4800kg。
5.裝備HE60-20炮塔的AML裝甲車
基本上與裝備HE60-7炮塔的AML車相同,所不同的是裝備了20mm機關炮和陸軍兵器技術局(DTAT)的CS型或湯姆遜-布朗特的HB60式迫擊炮。前者的俯仰範圍為-8°~+50°,迫擊炮為-15°~+80°。可選擇無線電設備和7.62mm高射機槍。彈藥基數為53發CS式迫擊炮彈或43發HB60式迫擊炮彈。20mm機關炮彈的彈藥基數均為500發。如選擇無線電設備則彈藥基數減少。
6.裝備HE60-20藪貓(Serval)炮塔的AML裝甲車
安裝伊斯帕諾-絮扎公司的HE60-20藪貓(Serval)炮塔,裝備60mm尾部裝彈迫擊炮,俯仰範圍-8°~+80°。可以是湯姆遜-布朗特的HB60迫擊炮(最大射程2600m),或是湯姆遜-布朗特的HB60LP遠程迫擊炮(最大射程5000m)。炮塔右側裝備1門20mm機關炮,俯仰範圍為-8°~+50°,可能是法國M693雙向供彈炮,或是HS-820厄利空(Oerlikon)KAD-B16單向供彈炮。20mm機關炮還可根據需要並列安裝1挺7.62mm機槍。觀瞄設備有1個瞄準潛望鏡,9個觀察潛望鏡,可任選夜視設備。
7.裝備S530炮塔的AML裝甲車
是專為出口研製的。安裝SAMM炮塔,裝備雙聯M621機關炮,俯仰範圍-10°~+75°,炮塔可360°鏇轉。炮塔迴轉及火炮俯仰均為動力驅動,最大迴轉速度80°/s,最大俯仰速度40°/s。炮塔正面厚15mm,其他3面厚7mm。車體長3.79m,炮口向前3.95m,至炮塔頂高2.24m。20mm炮可選擇單發、連發和全自動的發射方式。連發射速為740發/min。唯一用戶是委內瑞拉,有12輛在服役。
8.裝備TG120炮塔的AML裝甲車
安裝了SAMM的TG120炮塔,裝備20mm機關炮,左側有1挺7.62mm並列機槍。炮塔後部有4具煙幕彈發射器。可靠選配各種火控系統。TG120炮塔於1983年更名為TTB120。
9.EPR巡邏車
EPR(4×4)巡邏車是標準的AML車體,不帶炮塔。3名乘員。有以下車型:
ERA突擊車 裝備1挺12.7mm機槍和2挺7.62mm機槍;或裝備1門20機關炮和2挺7.62mm機槍;或裝備米蘭(MILAN)飛彈發射器和2挺7.62mm機槍。
EPF邊境遼邏車 1挺12.7mm機槍和1個探照燈;或2挺7.62mm機槍和1個探照燈及50枚手榴彈。
EPA防空車 3挺7.62mm機槍、1個探照燈和50枚手榴彈。
10.AML20巡邏車
該車有指揮車和士兵車兩種,均安裝TL20SO炮塔,裝備20mmM693F2機關炮,俯仰範圍為-80°~+50°。左前方1挺駕駛員操縱的7.62mm電動機槍。指揮車的塔頂上有1挺7.62mm機槍,俯仰範圍為-15°~+95°,有2套無線電設備,而士兵車有1套。
貿檔墓勖檣璞赴菔輝鋇?3個L794潛望鏡(另有1個備用),1個4×蔡斯(Zeiss)公司的晝視望遠鏡,1個蔡斯公司的110型4×夜視望遠鏡,1個夜間行駛用1×OB41雙目望遠鏡和1個4×OB42夜間觀察雙目望遠鏡。該車已向摩洛哥出售。
11.AML叢林偵察車
1983年6月公布,又稱為BTM型AML巡邏車,安裝SAMM單人手動炮塔。未投產。
12.AML20偵察車
1983年6月公布,裝備潘哈德新設計的雙人炮塔。未投產。

性能數據

乘員3人
驅動型式4×4
戰鬥全重5500kg
單位功率12.0kW/t
車長
 炮向前5.110m
 車體長3.790m
車寬1.970m
車高
 全高 2.070m
 至車體頂 1.385m
車底距地高 0.330m
輪距1.620m
軸距2.500m
公路最大速度
 一檔 4.5km/h
 二檔 9.3km/h
 三檔 18.8km/h
 四檔 35km/h
 五檔 61km/h
 六檔 90km/h
 倒檔 5.5km/h
燃料儲備156L
公路最大行程600km
涉水安全檢查1.1m(可選擇水陸兩用)
爬坡度 60%
側傾坡度30%
攀垂直牆高 0.3m
越壕寬 0.8m
轉向半徑6m
發動機
 生產公司 潘哈德(panhard)*
 型號 4HD
 類型 4缸風冷汽油機
 功率/轉速 66kW/4700r/min
傳動裝置類型潘哈德6檔手動變速器
離合器 電磁自動控制離心式
懸掛裝置類型螺鏇彈簧、液氣減振器獨立懸掛
輪胎規格11×16
制動器
 主制動器 雙管路液壓式
 停車制動器作用於變速箱輸出軸的手制動
主要武器口徑/類型90mm/火炮
並列武器口徑/類型/數量 7.62mm/機槍/1挺
煙幕彈發射器數量4具
彈藥基數
 主炮彈20發
 並列機槍彈2000發
 煙幕彈12枚
炮塔驅動方式手動
最大迴轉速度360°/20s
主炮俯仰範圍-8°~+15°
裝甲厚度8~12mm
電氣系統電壓24V
畜電池數量/電壓 2個/12V
*AML偵察車的現行產品均裝備了標緻(Peugeot)公司的
XD3T渦輪增壓柴油機,標定功率為72kW(98馬力)/2500r/min。
潘哈德AML輪式車族
----裝備H90炮塔
潘哈德ML輪式偵察車----- -----裝備山貓90炮塔
----裝備HE60-7炮塔
----裝備HE60-12炮塔
----裝備HE60-20炮塔
----裝備HE60-20藪貓炮塔
----裝備S530炮塔
----裝備TG120炮塔
----ERA突擊車
----EPR巡邏車------EPT邊境巡邏車
 ----- ----EPA防空車
----AML 20巡邏車
----AML叢林偵察車
----AML 20偵察車
