英國肖蘭德輪式偵察車
該車是1965年專門為北愛爾蘭皇家警察部隊(Royal Ulster constabulary)設計的。同年由肖特兄弟和哈蘭德工廠(Short Brother and Harland's Faclity)完成首批生產型車,截止1982年已生產1000多輛。目前該車也被北愛爾蘭的警衛團和英國陸軍所採用,現由位於貝爾法斯特(Belfast)的公司總廠進行生產。
該車至今已發展了MK1,MK2,MK3,MK4,MK5等5個型號,可廣泛用於內部保全和邊境巡邏。
結構特點

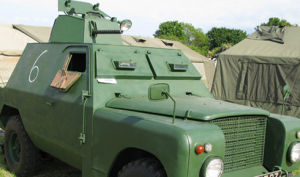

肖蘭德MK5在陸地漫遊者(Land Rover)軍車底盤基礎上,採用了全焊接裝甲車體,加強了前後橋,採用了不同的終傳動和常4輪驅動及液壓閉渙差速器。
駕駛員位於車內左側,車長在其右。前面是帶防護裝甲板的駕駛窗,採用的是安全玻璃。駕駛員和車長各有1個側門,門上部有1觀察孔。
炮塔可360°旋轉,裝備1挺7.62mm機槍,也裝備其他武器,如用催淚發射器取代機槍。炮塔兩側各有4具電控的煙幕彈發射器,炮塔頂上安裝1個潛望瞄準鏡。
機槍手位於炮塔內,其座位高度可調,並帶有機械閉鎖裝置以防旋轉,他還有另一座位在車長的後面,此處還有足夠的空間用於安裝其他設備。車後面的安全門上帶有1個換氣扇。
發動機布置在前部,四周有裝甲防護,熱帶地區使用的車輛上可增裝散熱器。
與乘員艙相隔的後艙內裝有燃料箱,有1帶裝甲防護的口以接近備用輪和輪胎。前橋有驅動全部車輪的螺旋傘齒輪差速器,後橋的型式與之相似,有浮動軸。
制式設備包括座位安全帶。任選設備包括空調、各種無線設備和手提擴音器。
性能數據
型號 肖蘭德MK5
乘員 3人
驅動型式 4×4
戰鬥全重 3600kg
淨重 3240kg
單位功率 23.3kW/t
車長 4.635m
車寬 1.800m
車高(至車頂) 1.800m
車底距地高0.324m
輪距 1.500m
軸距 2.795m
公路最大速度 120km/h
燃料儲備 55L(可選110L)
公路最大行程 700km
攀垂直牆高0.23m
轉向半徑 6.6m
發動機型號蘭德·羅孚(Land Rover)
類型4衝程8V型3.528L汽油機
功率/轉速84kW/4000r/min
傳動裝置類型 4檔手動變速箱
分動箱2速
轉向裝置類型 循環球式、螺桿螺母、動力助力轉向裝置
離合器類型乾式單片
懸掛裝置類型 重型長行程螺旋彈簧、前後帶防側傾桿
輪胎規格 9×16(泄氣保用)
主制動器 雙管路液壓伺服助力,前輪盤式、後輪鼓式
手制動器 作用在分動箱的機械式
武器口徑/類型/數量7.62mm/機槍/1挺
彈藥基數 1500發
煙幕彈發射器 2×4具(任選)
電氣系統電壓 12V(可選擇24V)
蓄電池數量/電壓/容量 1個/12V/58Ah
