概念

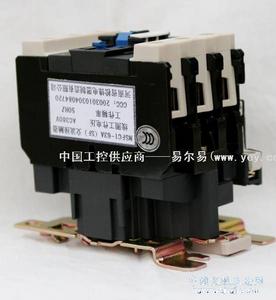

晃電晃電,能夠使普通接觸器立即釋放或者工作在臨界彈跳區,而在特定的工作環境下,這些情況都是不允許的.而是希望在晃電出現時,接觸器不要立即釋放,也不要工作在臨界彈跳區,這就要接觸器能夠避開這些情況的出現.那么,我們可以稱具有延時釋放\避開彈跳區的接觸器為抗晃電接觸器.
“晃電”的另一種解決辦法是在“晃電”後，電網又迅速恢復正常且符合設定的工藝條件時，讓交流接觸器進行自動重合，從而保障生產的連續進行，這樣更符合交流接觸器的特性，安全性更可靠。具體情況可以上深圳倍通控制技術有限公司的網站。
永磁機構的控制板的構成
1.整流電源,
2.釋放儲能(有的也有吸合儲能,但不是必須有)
3.控制電源電壓實時檢測.
晃電4.儲能電容電壓檢測
5.抗干擾門檻電壓檢測
6.釋放邏輯電路
這6部分是永磁操作機構電子控制部分的必要組成,如果缺少任何一個部分,操作機構在特定的情況下就沒法正常工作.
這6個部分,也就決定了操作機構可以具備一定的抗晃電功能.以控制電壓為交流220V的操作機構為例,我們可以把抗干擾門檻電壓設定為交流100V,釋放儲能電容檢測釋放電壓設定為直流200V,(大約相當於交流150V),操作機構的接線方式採用兩線式(即和普通接觸器相同的接線方式),這時,操作機構就有了抗晃電功能.
晃電控制
在電源電壓正常的情況下,(187V-253V)我們給操作機構接通控制電源,接觸器吸合,儲能電容充電,這樣儲能電容的電壓在252-340V之間,儲能電容電壓檢測電路判斷這種電壓為正常,接觸器處於正常吸合的狀態.如果這時候控制電源電壓出現異常,電壓低於交流187V,但高於交流100V,這時檢測電路判斷為線路晃電,線路開始延時,延時的時間長度,線上路參數一定的前提下,取決於出現晃電時控制電壓的高低,儲能電容由於自身放電和控制線路放電,電壓逐漸降低,當儲能電容的電壓低於200V時,線路判斷晃電延時結束,發出釋放信號,操作機構動作,接觸器釋放.如果在儲能電容的電壓降低到200V之前控制電壓恢復正常(高於交流187V),則控制電路不產生釋放信號,接觸器不會釋放.
如果控制電源的在電壓比較長的時間裡低於187V,而高於150V,這個延時就比較短,電壓越低,延時越短.比較長的時間裡低於150V,接觸器同樣會釋放.這就是接觸器的欠壓保護功能,永磁操作機構的釋放是一次操作,所以不會出現臨界彈跳現象.
晃電兩線式抗晃電接線方法,好處是接線簡單,但是,它和接觸器的抗干擾能力是互相矛盾的關鍵問題是門檻電壓的設定,如果設定的過高,接觸器的抗干擾能力強,但是,在控制電壓還比較高時,接觸器就會釋放,抗晃電的電壓跌落範圍就小.
如果把門檻電壓設定的很低,甚至為零,則接觸器的抗干擾能力就低,當線路存在干擾時,控制電路無法判斷控制信號的對錯,所以就無法正常工作.這種干擾,最主要的就是控制電源電線的感應電,這種干擾是難以濾除的.同時,永磁操作機構特點就是維持電流小,基本都是毫安級的，在保持狀態，等效於電壓控制元件，如果門檻電壓設定的過低，則抗干擾能力就很弱，無法可靠分斷，作為接觸器，這是不允許的。
因此，永磁操作接觸器的抗晃電能力是相對的，它和工作環境的電干擾有很大的關係，過強的電干擾，有能是具備抗晃電功能的永磁操作接觸器分斷失敗。
