微型電動球閥

微型電動球閥

微型電動球閥是neeinn主要優質產品之一,支持多種電源(DC3-6V/AC/DC9-24V 220V)驅動接入,具有耐壓差大、不易卡堵、對管道具有吹掃功能,結構簡單,性能可靠。

微型電動球閥是neeinn主要優質產品之一
套用於各種對於安裝尺寸和體積有較大限制的工藝場合。
產品特性:
天藍色的微型電動執行器加重了本品外觀的出色度
體積超小高度小於120mm,重量0.8KG
全鋼製金屬齒輪傳動(運轉壽命大大超出塑膠齒輪),蝸輪輸出,傳動結構簡單可靠。
自鎖(自保持閥位)功能。
產品支持多種電源(DC3-6V/AC/DC9-24V 220V)驅動接入。
結構簡單,性能可靠。廣泛替代各種小口徑電磁閥產品。
具有耐壓差大、不易卡堵、對管道具有吹掃功能(閥芯自潔功能)
防護等級:IP65
帶有全開/全閉輸出信號(NPN電晶體 集級電流)

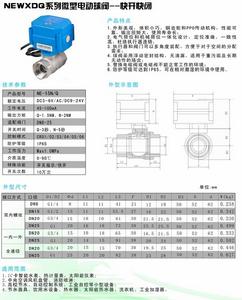

微型電動球閥資料微型電動球閥資料
套用領域
空調系統、消防系統、水處理系統、管路吹掃、分析儀器、煙氣採樣等。
產品技術參數
技術指標 產品技術參數
電源電壓 DC3-6V/AC/DC9-24V 220V
機械行程角度 0-90度
連線方式 管螺紋(內螺紋)
動作時間 3-5秒
額定電流 200mA
驅動電機 4.6W
保護裝置 馬達保護熱敏電阻 機械限位擋塊
開度顯示 全開 全閉位置反饋
全開 紅色(LED)
全閉 綠色(LED)
輸出信號 全開 全閉輸出信號
(NPN電晶體 發射極共用,集電極電流)
接點容量:DC50V,20mA)
使用環境 溫度:-25~+55℃ 濕度:10—90%RH
公稱通徑 DN15/DN20/DN25/DN32
公稱壓力 PN1.0Mpa
防護等級 IP65
安裝方向 任意角度
配線電纜 0.3×6芯電纜 30CM
閥門材質 SUS304不鏽鋼
密封 PTFE(聚四氟乙烯
重量 0.8kg
接線控制方式
1、控制接線方式-2線
說明:SW為雙聯開關,SW與OPEN相連,電動執行器正動作,閥開,到位後內部自動斷電,並保持在閥開的狀態。SW與CLOSE相連,電動執行器負動作,閥關,到位後內部自動斷電,並保持在閥關的狀態。執行器的動作為迴轉型(正反轉)。
2、控制接線方式-3線
說明:SW與OPEN相連時,閥開,到位後內部自動短電,保持在閥開的狀態;SW與CLOSE相連時,閥關,到位後內部自動斷電,保持在閥關的狀態.執行器動作為迴轉型(正反轉動作)。
3、控制接線方式-5線(外部斷電)
說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位後綠線給出開到位信號OLS,控制器在檢測到OLS後,將SW連向STOP,閥門停止動作,保持在開到位的狀態;當SW與CLOSE相連時,閥關,到位後紅線給出關到位信號CLS,控制器在檢測到CLS後,將SW連向STOP,閥門停止動作,保持在關到位的狀態.執行器動作為迴轉型(正反轉)。
4、寬電壓接線方式-AC/DC9--24V
說明:SW與OPEN相連時,執行器正動作,閥開,到位後內部自動斷電,並保持在閥開的狀態;SW與CLOSE相連時,執行器負動作,閥關,到位後內部自動斷電,並保持在閥關的狀態.執行器動作為迴轉型(正反轉)。
5、快開快閉接線說明
說明:1、當SW閉合時,執行器正動作,閥開,到位後內部自動斷電,保持在閥開的狀態;當SW斷開時,執行器負動作,閥關,到位後內部自動斷電,保持在閥關的狀態.執行器動作為迴轉型(正反轉).2、POWER為執行器外接工作電源,電壓範圍為DC9~24V.其內部採用法拉電容作為備用電源,安全可靠,充電時間快,可工作於開關頻率比較高的場合。
