英文別稱
英文名稱：steamtrap別稱：疏水器，排水閥，steamtrap，除水器，卻水器，卻水閥，蒸汽疏水閥。
概述

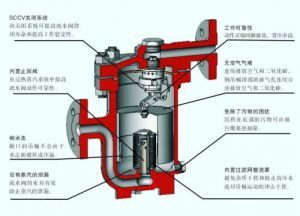

疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體儘快排出；同時最大限度地自動防止蒸汽的泄漏。疏水閥的品種很多，各有不同的性能。選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然後才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的。槓桿式疏水閥原理
1、採用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
疏水閥2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場合更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、採用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。使得國內眾多疏水閥廠家的仿造，使生產技術進一步提高。
執行標準
國內生產疏水閥的廠家比較多，連線尺寸也大多不統一。主要分以下幾個大類：以JB/T2203——1999《疏水閥結構長度》為主的通用類。目前國內大多數疏水閥生產廠家均按本標準設計生產。
如何選型

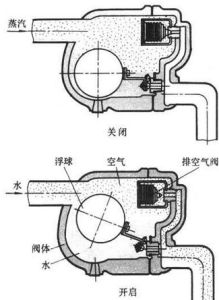

疏水閥工作原理2、壽命長，性能可靠。
3、能排出空氣。
4、能排出二氧化碳氣體。
5、耐腐蝕。
6、能在背壓下工作，高壓回水。
7、能防污物堵塞。
8、能防止水擊。
類型
根據疏水閥工作原理的不同，可化為以下三種類型：機械型：依靠蒸汽疏水閥內凝結水液位高度的變化而動作，包括：
浮球式：浮子為封閉的空心球體。
敞口向上浮子式：浮子為開口向上的桶型。
敞口向下浮子式：浮子為開口向下的桶型。
熱靜力型：依靠液體溫度的變化而動作，包括：
雙金屬片：敏感元件為雙金屬片。
蒸汽壓力式：敏感元件為波紋管或墨盒，內部充入揮發性液體。
熱動力型：依靠液體的熱動力學性質的變化而動作。
圓盤式：由於在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作。
脈衝式：由於不同溫度的凝結水通過兩極串連節流孔板時，會在兩極節流孔板之間形成不同壓力，驅使閥瓣動作。
專業術語
編號名詞術語名詞解釋01最高允許壓力在給定溫度下疏水閥殼體能夠持久承受的最高壓力。
02工作壓力在工作條件下疏水閥進口端的壓力。
各種疏水閥03最高工作壓力在正確動作條件下，疏水閥進口端最高壓力，它由製造廠給定。
04最低工作壓力在正確動作情況下，疏水閥進口端最高低工作壓力。
05工作背壓在工作條件下疏水閥出口端的壓力。
06最高工作背壓在最高工作壓力下，能正確動作時疏水閥出口端最高壓力。
07背壓率工作背壓與工作壓力的百分比。
08最高背壓率最高工作背壓與最高工作壓力的百分比。
09工作壓差工作壓力與工作背壓的差值。
10最大壓差工作壓力與工作背壓的最大差值。
11最小壓差工作壓力與工作背壓的最小差值
12工作溫度在工作條件下疏水閥進口端的溫度。
疏水閥13最高工作溫度與最高工作壓力相對應的飽和溫度。
14最高允許溫度在給定溫度下疏水閥殼體能夠持久承受的最高溫度。
15開閥溫度在排水溫度試驗時，疏水閥開啟時的進口溫度。
16關閥溫度在排水溫度試驗時，疏水閥關閉時的進口溫度。
17排水溫度疏水閥能連續排放熱凝結水的溫度。
18最高排水溫度在最高工作壓力下疏水閥能連續排放熱凝結水的最高溫度。
19過冷度凝結水溫度與相應壓力下飽和溫度之差的絕對值。
20開閥過冷度開閥溫度與相應壓力下飽和度之差的絕對值。
21關閥過冷度關閥溫度與相應壓力下飽和溫度之差的絕對值。
22最大過冷度開閥過冷度中的最大值。
23最低過冷度關閥過冷度中的最大值。
24冷凝結水排量在給定壓差和20度條件下疏水閥一小時內能排出凝結水的最大重量。
25熱凝結水排量在給定壓差和溫度下疏水閥一小時內能排出凝結水的最大重量。
26漏汽量單位時間內疏水閥漏出新鮮蒸氣的量。
27無負荷漏汽量疏水閥前處於完全飽和蒸氣條件下的漏汽量。
28有負荷漏汽量在給定負荷率下，蒸汽疏水閥的漏汽量。
29無負荷漏汽率無負荷漏汽量與相應壓力下最大熱凝結水排量的百分比。
30有負荷漏汽率有負荷漏汽量與試驗時間內實際熱凝結水排量的百分比。
31負荷率試驗時間內的實際熱凝結水排量與試驗壓力下最大熱凝結水排量的百分比。
工作原理
蒸汽疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。開啟時，桶在底部，閥門全開。凝結水進入疏水閥後流到桶底，充滿閥體，全部浸沒桶體，然後，凝結水通過全開閥門排至回水集管。蒸汽也從桶體底部進入疏水閥，占據桶體內的頂部，產生浮力。桶體慢慢升起，逐漸向閥座方向移動槓桿，直到完全關閉閥門。空氣和二氧化碳氣體通過桶體的排氣小孔，聚集在疏水閥的頂部。從排氣孔排出的蒸汽，都會因疏水閥的散熱而凝結。當進來的凝結水開始充滿桶體時桶體開始對槓桿產生一個拉力。隨著凝結水位不斷升高，產生的力不斷增加，直到能夠克服壓差，打開閥門。疏水閥閥門開始打開，作用在閥瓣上的壓差就會減小。桶體將迅速下降，使閥門全開。積聚在疏水閥頂部的不凝性氣體先排出，然後凝結水排出。水流從桶體流出時帶動污物一起流出疏水閥。凝結水排放的同時，蒸汽重新開始進入疏水閥，新的一個周期又開始了。結構形式
疏水閥在蒸汽加熱系統中起到阻汽排水作用，選擇合適的疏水閥，可使蒸汽加熱設備達到最高工作效率。要想達到最理想的效果，就要對各種類型疏水閥的工作性能、特點進行全面的了解。疏水閥要能“識別”蒸汽和凝結水，才能起到阻汽排水作用。“識別”蒸汽和凝結水基於三個原理：密度差、溫度差和相變。於是就根據三個原理製造出三種類型的疏水閥：分類為機械型、熱靜力型、熱動力型。
六大措施
選型、安裝合適的疏水閥只要有蒸汽通過，就不會出現冰凍問題。但是如果蒸汽斷了，蒸汽凝結水就會在熱交換器或伴管里形成真空。這就會在發生冰凍之前阻止凝結水從系統中自由排放出去。所以，要在被排放設備和疏水閥之間安裝一個真空破壞器。如果從疏水閥到回水管不是使用重力排放，疏水閥和排放管線就應該用人工排放或者使用帶防凍措施的排放管自動排放。還有，當多個疏水閥一起安裝在疏水閥站的時候，給疏水閥保溫可以防止冰凍。疏水閥防凍措施有:
1．疏水閥不要選擇尺寸過大。
2．保持疏水閥排放管線儘可能短。
3．向下傾斜疏水閥排放管線，以加快重力排放的速度。
4．疏水閥排放管線和凝結水回水管線加保溫。
5．當凝結水回水管線暴露在大氣條件下時，應考慮加伴熱管。
6．如果回水管升高，垂直排放管要與回水集管上部的排放管相鄰，並把排放管和疏水閥排放管一起保溫。
機械型
機械型也稱浮子型，是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到最佳換熱效率。最大背壓率為80%，工作質量高，是生產工藝加熱設備最理想的疏水閥。機械型疏水閥有自由浮球式、自由半浮球式、槓桿浮球式、倒吊桶式等。
1.自由浮球式疏水閥：
自由浮球式疏水閥的結構簡單，內部只有一個活動部件精細研磨的不鏽鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，YQ疏水閥內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。
設備剛啟動工作時，管道內的空氣經過Y系列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y系列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處於液位以下，形成水封，無蒸汽泄漏，節能效果好。最小工作壓力0.01Mpa，從0.01Mpa至最高使用壓力範圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到最佳換熱效率。背壓率大於85%，是生產工藝加熱設備最理想的疏水閥之一。
自由浮球式疏水閥適用於任何一種不希望積液的工況，尤其適用於造紙、印染行業的滾筒烘乾機（帶虹吸管結構），廣泛安裝於化工單位中的各種中、低壓換熱設備，壓力範圍為0-4.0MPa，排液量範圍為0-9t/h。
2.自由半浮球式疏水閥：
自由半浮球式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大於80%，能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到最佳換熱效率。
當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進進球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進進球桶之內，閥門再關閉，間斷和連續工作。
3.桿浮球式疏水閥：
槓桿浮球式疏水閥基本特點與自由浮球式相同，內部結構是浮球連線槓桿帶動閥心，隨凝結水的液位升降進行開關閥門。槓桿浮球式疏水閥利用雙閥座增加凝結水排量，可達到體積小排量大，最大疏水量達100噸/小時，是大型加熱設備最理想的疏水閥
槓桿浮球式蒸汽疏水閥適用於任何一種不希望積液的工況，廣泛安裝於化工單位中的各種高、中、低壓換熱設備，壓力範圍為0-6.3MPa，排液量範圍為0-160t/h，是大排液量工況的首選型式。
4.倒吊桶式疏水閥：
倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連線槓桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。過冷度小，漏汽率小於3%，最大背壓率為75%，連線件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小於0.1MPA時，不適合選用。
當裝置剛啟動時，管道內的空氣和低溫凝結水進入疏水閥內，倒吊桶靠自身重量下墜，倒吊桶連線槓桿帶動閥心開啟閥門，空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內，倒吊桶的蒸汽產生向上浮力，倒吊桶上升連線槓桿帶動閥心關閉閥門。倒吊桶上開有一小孔，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶連線槓桿帶動閥心開啟閥門，循環工作，間斷排水。
（一）倒吊桶式蒸汽疏水閥適用於任何一種不希望積液的工況，廣泛安裝於化工單位中的各種中、低壓換熱設備及管網，壓力範圍為0-4.0MPa，排液量範圍為0-9t/h，抗水錘能力強，是壓力頻繁波動工況的首選型式。
5.組合式過熱蒸汽疏水閥：
組合式過熱蒸汽疏水閥有兩個隔離的閥腔，由兩根不鏽鋼管連通上下閥腔，它是由浮球式和倒吊桶式疏水閥的組合，該閥結構先進合理，在過熱、高壓、小負荷的工作狀況下，能夠及時地排放過熱蒸汽消失時形成的凝結水，有效地阻止過熱蒸汽泄漏，工作質量高。最高允許溫度為600℃，閥體為全不鏽鋼，閥座為硬質合金鋼，使用壽命長，是過熱蒸汽專用疏水閥，取得兩項國家專利，填補了國內空白。
當凝結水進入下閥腔，副閥的浮球隨液位上升，浮球封閉進汽管孔。凝結水經進水導管上升到主閥腔，倒吊桶靠自重下墜，帶動閥心打開主閥門，排放凝結水。當副閥腔的凝結水液位下降時，浮球隨液位下降，副閥打開。蒸汽從進汽管進入上主閥腔內的倒吊桶里，倒吊桶產生向上的浮力，倒吊桶帶動閥心關閉主閥門。當副閥腔的凝結水液位再升高時，下一個循環周期又開始，間斷排水。
熱靜力型
這類疏水閥是利用蒸汽和凝結水的溫差引起感溫元件的變型或膨脹帶動閥心啟閉閥門。熱靜力型疏水閥的過冷度比較大，一般過冷度為15度到40度，它能利用凝結水中的一部分顯熱，閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果顯著。是在蒸汽管道，伴熱管線、小型加熱設備，採暖設備，溫度要求不高的小型加熱設備上，最理想的疏水閥。熱靜力型疏水閥有膜盒式、波紋管式、雙金屬片式
膜盒式式疏水閥
膜盒式疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體,有開閥溫度低於飽和溫度15℃和30℃兩種供選擇。膜盒式疏水閥的反應特別靈敏，不怕凍，體積小，耐過熱，任意位置都可安裝。背壓率大於80%，能排不凝結氣體，膜盒堅固，使用壽命長，維修方便，使用範圍很廣。
裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處於冷凝狀態，閥門處於開啟位置。當冷凝水溫度漸漸升高，膜合內充液開始蒸發，膜合內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉。膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。
波紋管式疏水閥
波紋管式疏水閥的閥芯不鏽鋼波紋管內充一種汽化溫度低於水飽和溫度的液體。隨蒸汽溫度變化控制閥門開關，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度調整範圍低於飽和溫度15℃-40℃。背壓率大於70%，不怕凍，體積小，任意位置都可安裝，能排不凝結氣體，使用壽命長。
當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處於冷凝狀態，閥心在彈簧的彈力下，處於開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉,隨蒸汽溫度變化控制閥門開關，阻汽排水。
雙金屬片式疏水閥
雙金屬片疏水閥的主要部件是雙金屬片感溫元件，隨蒸汽溫度升降受熱變形，推動閥心開關閥門。雙金屬片式疏水閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度調整範圍低於飽和溫度15℃-30℃，背壓率大於70%，能排不凝結氣體，不怕凍，體積小，能抗水錘，耐高壓，任意位置都可安裝。雙金屬片有疲勞性，須要經常調整。
當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥心在彈簧的彈力下，閥門處於開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫起元件開始彎曲變形，並把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥開始關閉。雙金屬片隨蒸汽溫度變化控制閥門開關，阻汽排水。
熱動力型
這類疏水閥根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源於蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、最大背為50%，有噪音，閥片工作頻繁，使用壽命短。熱動力型疏水閥有熱動力式（圓盤式）、脈衝式、孔板式
熱動力式疏水閥
熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。漏汽率3%，過冷度為8℃-15℃。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨後排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小於上面的受力面積，因疏水閥汽室裡面的壓力來源於蒸汽壓力，所以閥片上面受力大於下面，閥片緊緊關閉。當疏水閥汽室裡面的蒸汽降溫成凝結水，汽室裡面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放,循環工作，間斷排水。
圓盤式蒸汽保溫型疏水閥
圓盤式蒸汽保溫型疏水閥疏水閥的工作原理和熱動力式疏水閥相同，它在熱動力式疏水閥的汽室外面增加一層外殼。外殼內室和蒸汽管道相通，利用管道自身蒸汽對疏水閥的主汽室進行保溫。使主汽室的溫度不易降溫，保持汽壓，疏水閥緊緊關閉。當管線產生凝結水，疏水閥外殼降溫，疏水閥開始排水；在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為合金鋼，閥心為硬質合金，該閥最高允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽專用疏水閥。
脈衝式疏水閥
脈衝式疏水閥有和兩個孔板根據蒸汽壓降變化調節閥門開關，即使閥門完全關閉入口和出口也是通過第一、第二個小孔相通，始終處於不完全關閉狀態，蒸汽不斷逸出，漏汽量大。該疏水閥動作頻率很高，磨損厲害、壽命較短。體積小、耐水擊，能排出空氣和飽和溫度水，接近連續排水，最大背壓25%，因此使用者很少。
孔板式疏水閥
孔板式疏水閥是根據不同的排水量，選擇不同孔徑的孔板控制排水量的目的。結構簡單，選擇不合適會出現排水不及或大量跑汽，不適用於間歇生產的用汽設備或冷凝水量波動大的用汽設備。
作用
1．疏水閥的功能使用和利用蒸汽的設備上只需要蒸汽。在這種設備內肯定要產生凝結水，凝結水則成為有害的流體，同時還混入了空氣和其他不可凝氣體，成為引起設備產生故障和降低性能的原因。在這種情況下，疏水閥最重要的功能有以下三個方面：(1)能迅速排除產生的凝結水。
(2)防止蒸汽泄漏。
(3)排除空氣及其他不可凝氣體。
吊桶式
·存在過熱蒸汽或基本無冷凝水的場合下、以及疏水閥的尺寸過大的場合下，容易出現冷凝水量無法確保吊桶浮起的情況，從而導致閥無法關閉、蒸汽不斷排出。因此，在冷凝水很少的使用場合中，不可以使用吊桶式。
·入口側的壓力急劇下降時，疏水閥內的冷凝水將再次蒸發，從而使吊桶的浮力消失，導致蒸汽不斷排出。請務必注意。
浮球式
·浮球式疏水閥將冷凝水集中在了主體內部，因此在寒冷地帶使用時必須預防結凍現象。
恆溫式
·過熱蒸汽的場合下易發生故障、請勿使用於此場合。
·恆溫式、熱力式都無需進行保溫處理。進行保溫處理後易發生無法感知溫度、變壓室內的蒸汽無法散熱從而導致疏水閥無法工作的現象。
恆溫式與熱力式的比較
工作溫度特性
由於熱電偶式疏水閥低於飽和蒸汽溫度——5——10℃開始工作，因此杜絕了生蒸汽的排出，能夠在標準壓力條件下實現穩定地工作。蠟元件式疏水閥在固定溫度下進行工作。熱力式疏水閥的工作基本與溫度無關。
通氣時工作性
恆溫式疏水閥在通氣初期時為閥開狀態，通氣的加熱時間較短。
熱力式疏水閥在通氣初期時為閥閉狀態，雖然通過設計微縫加以改善，但通氣時的加熱時間還是較長。
主要優點
1.控制流體速度30m/S左右，防止空化破壞，流體通道迷宮式，不斷改變流體方向；允許壓差25MPa。2.節流面與密封面分開，根椐疏水流量設有不同的節流元件，閥內組件表面硬化處理，硬度可達到HRC70，關閉嚴密，壽命長。
3.閥體組件採用自內壓密封結構，壓差越大，密封性越好。
4.閥體組件與執行機構採用浮動式連線，可以消除閥芯與推桿不同心造成的卡死現象。
使用指南
1.疏水閥的最大排水量=用汽設備產生的凝結水量×備用係數滾筒式烘乾設備備用係數取6——10，其它設備備用係數取2——4
2.工作狀態：
（1）自由半浮球式疏水閥的動作取決於凝結水量。下列情況均屬正常：
凝結水量
排放狀態
很少
一點一滴排放
適中
間斷排放
很多
連續排放
（2）自由半浮球式疏水閥在排放時伴有二次蒸汽（高溫凝結水在大氣中再蒸發而成）飄出，不是泄漏蒸汽，是正常的。
3.排量範圍是指壓差從0.02MPa到所標壓差之間該型號疏水閥的最大排水量。
4.可根據用戶對工作壓差、凝結水排量及接口通徑等的特殊要求定製。
選型
1.工作壓差：工作壓差：即疏水閥進口壓力和出口壓力（背壓）的壓力差。若出口端是大氣，背壓為零；若壓力波動時，壓力差應取最大值。2.最大排水量：應取用汽設備產生的凝結水量乘以備用係數。備用係數一般取2——4（滾筒式烘乾設備備用係數取6——10）。
疏水閥的維修
1.自由半浮球式疏水閥的動作取決於凝結水量。下列情況均屬正常：
凝結水量
排放情況
很少
一點一滴地排放
適中
間斷排放
很多
連續排放
2.當疏水閥一點一滴排放時，往往伴有二次蒸汽飄出，這是高溫凝結水在大氣中再次蒸發而形成的。這屬於正常情況，並不是蒸汽的泄漏。
故障情況
故障原因
排除方法
不排水
過濾網、發射導管、半浮球排氣孔或排水噴嘴堵塞
清洗
不排水
工作壓差超限，浮球不下沉
改用合適型號
排水不暢
過濾網、發射導管或排水噴嘴堵塞
清洗
排水不暢
疏水閥排量不足
改用合適型號
排水不暢
不滿足疏水閥工作壓差
改用合適型號
泄漏
閥蓋墊片損壞
鏇緊螺栓或更換墊片
泄漏
半浮球與排水噴嘴不密封
取出半浮球，塗上研磨砂，緊貼噴嘴往復研磨直至吻合良好
噴汽
噴嘴不密封
研磨噴嘴
噴汽
工作壓差波動過大、過快，破壞了閥體內的水封
關閉疏水閥前面的截止閥1——2分鐘，再緩緩打開，即可恢復正常工作
噴汽
旁通閥失效
更換旁通閥
機器安裝
有關疏水閥安裝的詳細情況，請參閱各自的使用說明書。這裡將要介紹的是安裝過程中的注意事項。（1）設定於上升部位的場合
一般情況下，疏水閥都是安裝在低於冷凝水排出設備的位置。但是，如果想將疏水閥安裝在高於冷凝水排出設備之處，則需在疏水閥的前方安裝揚升接頭，從而使冷凝水能夠順利地流入疏水閥。揚升接頭（liftfitting）：也可稱為“吸升接頭”。當冷凝水排出部位較低時，可以通過它將冷凝水吸至高處並導向前方。
（2）出口側回收管
用於回收疏水閥排出之冷凝水的配管管徑應具備一定的余量，至少應能夠防止蒸汽錘或壓力損失帶來的影響。此外，將回收管與多個集水管（返管）連線時，應製造一定的流入角度，以便於冷凝水的流動。
（3）出口側配管被水淹沒的場合
將冷凝水排至排水溝的場合下，若將排水管直接伸入水中易引發冷凝水飛濺的危險。如果必須要被水淹沒的場合下，為了防止蒸汽停止時排水溝內的水逆流至疏水閥而出現故障，應在排水管中進行開孔、或安裝真空調整閥。
（4）冷凝水收集裝置的設定
在蒸汽輸送管中設定疏水閥時，需要設計冷凝水收集裝置。
在通氣初期和流速較快的場合下，它能夠有效地收集冷凝水，利於疏水閥更好地工作。如果沒有設計冷凝水收集裝置，容易出現冷凝水未被排出、垃圾·水垢堵塞入口等現象。
（5）不同壓力的冷凝水管線的回收
對於壓力條件各不相同的冷凝水管線，需對應每個不同的壓力設計冷凝水回收管、或安裝flashleg後進行回收。一旦低壓的回收管內流入了高壓的冷凝水，將會由於冷凝水的溫度差而導致冷凝水再次蒸發，從而產生噪音·蒸汽錘等不利影響。
注意事項
1.安裝前清洗管路設備，除去雜質，以免堵塞。2.蒸汽疏水閥應儘量安裝在用汽設備的下方和易於排水的地方。
3.蒸汽疏水閥應安裝在易於檢修的地方，並儘可能集中排列，以利於管理。
4.各個蒸汽加熱設備應單獨安裝蒸汽疏水閥。
5.旁路管的安裝不得低於蒸汽疏水閥。
6.安裝時，注意閥體上箭頭方向與管路介質流動方向應一致。
7.蒸汽疏水閥進口和出口管路的介質流動方向應有4%的向下坡度，而且管路的公稱通徑不小於蒸汽疏水閥的公稱通徑。
8.一個蒸汽疏水閥的排水能力不能滿足要求時，可並聯安裝幾個蒸汽疏水閥。用在可能發生凍結的地方，必須採用防凍措施。
防凍保護
選型、安裝合適的疏水閥只要有蒸汽通過，就不會出現冰凍問題。但是如果蒸汽斷了，蒸汽凝結水就會在熱交換器或伴管里形成真空。這就會在發生冰凍之前阻止凝結水從系統中自由排放出去。所以，要在被排放設備和疏水閥之間安裝一個真空破壞器。如果從疏水閥到回水管不是使用重力排放，疏水閥和排放管線就應該用人工排放或者使用帶防凍措施的排放管自動排放。還有，當多個疏水閥一起安裝在疏水閥站的時候，給疏水閥保溫可以防止冰凍。防凍措施有:
1.疏水閥不要選的尺寸過大。
2.保持疏水閥排放管線儘可能短。
3.向下傾斜疏水閥排放管線，以加快重力排放的速度。
4.疏水閥排放管線和凝結水回水管線加保溫。
5.當凝結水回水管線暴露在大氣條件下時，應考慮加伴熱管。
6.如果回水管升高，垂直排放管要與回水集管上部的排放管相鄰，並把排放管和疏水閥排放管一起保溫。
節能分析
節汽產生的節能效益目前，企業設備上使用的疏水閥種類比較繁多，可歸納為兩大類：熱動力型和機械型，其使用效果普遍不理想。熱動力型疏水閥，由於結構上和動作原理上的原因，水、汽是一起排的，誤動作多，在沒有水的情況下也會排汽，造成大量生蒸汽的浪費，泄漏率在6%——10%，易損壞，使用壽命短。而機械型疏水閥（如槓桿全浮球、倒吊桶等）也因結構上的原因，極易磨損，造成蒸汽泄漏，一般在3%——6%。而新型高效節能無泵背壓式蒸汽疏水閥經國家疏水閥檢測中心測試，其泄漏率≤0.1%，就算以1%計算，比其他類型疏水閥平均節汽在5%以上。
高溫凝結水無泵背壓回收的節能效益
一般來講，設備消耗多少蒸汽即能產生多少凝結水。無泵背壓回收高溫凝結水的回收率達95%以上，其水溫可達85℃以上，若把85℃的高溫凝結水回收至鍋爐房軟水箱或需用熱水的地方，則其節能效益可以通過熱力計算得知：把1噸20℃的冷水加熱至85℃所需0.2MPa飽和蒸汽的量。Q吸=Q放（Q放=Q潛熱+Q顯熱，其中Q潛熱為0.2MPa飽和蒸汽凝結為該溫度下的飽和水所放出的熱量；Q顯熱為0.2MPa飽和水在該溫度下轉變為85℃水時所放出的熱量）。m1×c×〔（273+85）——（273+20）〕×4.187=m2×c′+m2×c×〔（273+120）——（273+85）〕×4.187
即1000×1×（358——293）×4.187=m2×〔2202+1×（393——358）×4.187〕
m2=（1000×1×65×4.187）/（2202+1×35×4.187）=116（千克）
即把1噸20℃的冷水加熱至85℃需0.2MPa飽和蒸汽116千克，反過來，回收1噸85℃的高溫凝結水可節約0.2MPa飽和蒸汽116千克。
節水效益
回收的高溫凝結水為寶貴的軟水，回收率可達95%以上，不但含有大量可利用的“顯熱”，而且也可大幅減少鍋爐用水和生產用水，同時也減少了污水的排放量。從以上分析的節能、節水效益可以看出，以前被很多企業所忽視的節汽和高溫凝結水回收利用問題上，是大有文章可做，是大有潛力可挖的。對高溫凝結水無泵背壓自動提升技術的開發和套用，為企業開闢了又一條節能、節水之路，其效益是看得出、摸得著，是實實在在的“純利潤”。
選型標準
在對英國皇家化學工業公司位於Huddersfield和Grangemouth（英格蘭）工業廠的疏水閥性能進行長達7年的監測和實驗，一級在兩家生產商實驗室進行的疏水閥性能和新鮮蒸汽損失的監測和實驗的基礎上，英國皇家化學工業公司最終對其《工程設計指導》中有關疏水閥選型的內容作了修改。更改後的新《指導》中包括疏水閥選型表。疏水閥舊的選型標準存在很多的缺點，最明顯的是它未提到被疏水設備的類型和疏水方法。所選的疏水閥經常與實際負荷不相匹配。尤其嚴重的是，熱動力圓盤疏水閥（舊選型標準的基礎）被人們尤其是車間人員誤認為是萬能疏水閥。
實驗揭示了疏水閥舊的選型標準存在很多問題：
1、蒸汽主管疏水閥壽命過短。
2、疏水閥性能已失效，與實際負荷選型不匹配。
3、作為通用的最廣泛採用的熱動力圓盤式疏水閥，其節能效果最差，而且與倒吊桶疏水閥相比，壽命極短。
