弓網系統,英文Pantograph-OCS system,高速列車的動力來自於鐵道邊的高壓電,而電力輸送靠列車上的受電弓與電網接觸,由受電弓和接觸網組成的電力系統就叫弓網系統,這個系統也可以用來控制列車的行、停。

基本信息

簡介

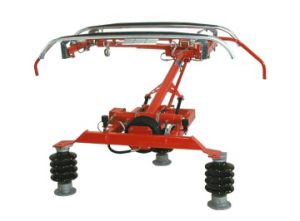

弓網系統弓網系統

現在的鐵路大多是電氣化鐵路,鐵軌兩端豎有密密麻麻的電線桿(架設桿),上面掛有超高壓電線,這個沿線的供電線路叫接觸網。列車車頂有一個受電弓,受電弓與接觸網接觸,使列車獲得動力。接觸網就好比鐵路動脈的血液,一旦出現故障,列車動力源將喪失並最終停運,這有點類似城市公共運輸中的電車,一旦車頂的辮子脫開或發生故障,電車就停了。因此由受電弓和接觸網組成的弓網系統也可以控制列車的行駛和停車。

弓網動力學

弓網動力學(pantograph-catenarydynamics)研究電氣化鐵道機車(動力車)受電弓與接觸網動態作用關係與振動問題的學科領域。電力機車是通過受電弓滑板與接觸網導線間的滑動接觸而獲取電能的,當運動的受電弓通過相對靜止的接觸網時,接觸網受到外力干擾,於是在受電弓和接觸網兩個系統間產生動態的相互作用,弓網系統產生特定形態的振動。當振動劇烈時,可以造成受電弓滑板與接觸導線脫離接觸,形成離線,產生電弧和火花,加速電器的絕緣損傷,對通信產生電磁干擾,更嚴重的是直接影響受流,甚至會造成供電瞬時中斷,使列車喪失牽引力和制動力。而弓網之間接觸力過大時,雖可大大降低離線率,但接觸導線與受電弓滑板磨耗增大,使用壽命縮短。因此,良好的弓網關係是確保列車穩定可靠地受流的基本前提。弓網動力學的主要任務就是要研究並抑制弓網系統有害振動,確保受電弓與接觸網系統相互適應、合理匹配,為不同營運條件(特別是高速運行)下的受電弓與接觸網結構選型和參數設計提供理論指導。評價弓網關係和受流質量,一般採用弓網接觸壓力、離線率、接觸導線抬升量、受電弓振幅、接觸網彈性係數、接觸導線波動傳播速度和受電弓追隨性等指標。弓網動力學的研究,通常以理論研究為主,並結合必要試驗,通過建立受電弓與接觸網振動模型來預測上述性能指標,從而改進或調整系統設計。弓網系統最初的動態設計只是基於一些簡化的數學模型而進行的,隨著列車運行速度的提高,弓網系統的模型越來越複雜,從20世紀70年代開始,計算機作為一種輔助模擬工具被用於弓網系統動力學仿真和最佳化設計,從而使得弓網動力學研究領域得到極大豐富和發展。

失靈事故

弓網控制系統弓網控制系統

甬溫線“7·23”鐵路特別重大交通事故中,列車的運控系統沒有起到應有的作用,“這起事故不是因為前面一趟車停下來而造成的,而是列車的運行控制系統出現了問題,單單一列車停下來是不會導致追尾事故的。”

孫章介紹說,火車是有防雷系統的,弓網系統和信號系統都有防雷設施,但不能排除小機率事件的發生,強雷擊還是會擊穿設備造成短路,“如果這次事故確實是雷擊造成的話,那至少暴露出目前鐵路的防雷系統還是比較脆弱的,或者說防雷系統的安全冗餘度、可靠度還不夠。”
孫章表示,目前鐵路部門只是表示雷擊造成了設備故障,但雷電到底打在了什麼地方外界並不知道,“打雷後,列車的弓網系統、軌道電路系統和信號系統都有可能受到損壞。”雷電一方面可以導致列車失去動力停車,另一方面也有可能導致列車運控系統不起作用。

溫州動車追尾事故背景知識

7月23日20時27分,北京至福州D301次列車行駛至甬台溫鐵路溫州市雙嶼路段時,與杭州開往福州的D3115次列車追尾,造成D301次列車4節車廂從高架橋上掉落。甬台溫鐵路開通之前,最高人民檢察院鐵路運輸檢察廳馮慧撰文說,甬台溫鐵路建設工程在短短的一年多時間裡發生4起事故,共造成13人死亡、4人重傷、17人輕傷。
