同步開關

同步開關

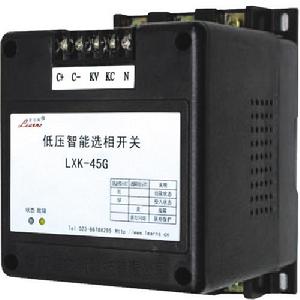

LXK-30KG LXK-60KG LXK-30KF

簡介

同步開關,又名選相開關,是近年來最新發展的技術,顧名思義,就是使機械開關的接點準確地在需要的時刻閉合或斷開。對於控制電容器的同步開關,就是要在開關接點兩端電壓為零的時刻閉合,從而實現電容器的無涌流投入,在電流為零的時刻斷開,從而實現開關接點的無電弧分斷。同步開關技術是傳統的機械開關與現代電子技術的完美結合產物,使機械開關重新煥發青春,使機械開關在具有獨特技術性能的同時,其高可靠性以及低損耗的特點得以充分顯示出來。

適用範圍

同步開關不僅可用於投切電容器(如LXK系列低壓智慧型選相開關就是專門為無功補償裝置中電容器投切設計的),對於任何需要同步操作的負荷設備都可以使用同步開關(例如為了消除投入空載變壓器時的涌流,就可以使用同步開關,不過這時的投入策略與投入電容器時完全不同,需要在電壓接近峰值時投入),因此,適用於不同用途的同步開關是不能互換的。

功能特點

1、電壓過零接通無涌流,電流過零切除無電弧;
2、採用微處理器驅動磁保持繼電器,故障率低;
3、開關接通後低功耗(僅1-3W);
4、抗諧波能力強,使用壽命長,綜合成本低;
5、輸入信號與開關光電隔離,高EMC保護措施,抗干擾能力強;
6 、具有自診斷故障保護、電源電壓缺相保護、停電保護等功能。
7、結構簡單、安裝方便;
8、能在惡劣環境溫度下(-25℃~+55℃)可靠運行;
9、 既可用於電容器組的三相共補,又可用於電容器組的單相或三相分補;
10、支持螺栓式安裝方式和35mm卡軌式安裝方式。

發展歷史

同步開關(或選相開關)與現在常用的複合開關相比較,省略了與磁保持繼電器接點並聯的晶閘管組件,於是結構簡化,成本降低,又避免了晶閘管組件所容易出現的故障,因此可靠性大大提高。
低壓電容器投切開關的套用經歷了一個由簡單粗獷到理性精細的發展過程:

交流接觸器:

最先套用於低壓電容器投切的開關是交流接觸器,這是一種傳統的電容器投切方式,由於三相交流電的相位互成120°,對交流接觸器投切控制,理論上不存在最佳操作相位點(即投切瞬時不可選擇性),使得它投入或切除電網時,要產生一個暫態的過渡過程,又因電容器是電壓不能瞬變的器件,並聯電容器由交流接觸器投切電網時,由於其相位點是隨機的,所以會產生幅值很大、頻率很高的浪涌電流(涌流最大時可能超過100倍電容器額定電流)。涌流不僅會對電網產生不利的干擾,對交流接觸器易產生電弧、易燒損觸頭,而且涌流、過電壓會加速電容器的失效,減少電容器的使用壽命,甚至爆炸,所以採用交流接觸器的投切方式諧波污染大、維護成本高、不適於頻繁操作。為了改善這些缺陷,出現了所謂投切電容器專用接觸器,就是在接觸器的主觸頭處並以帶電阻的輔助觸頭,在合閘時先合上輔助觸頭,然後再合上主觸頭,以此減低浪涌電流;而分閘時時序恰好相反,先分主觸頭,而後再分輔助觸頭,以此減輕電弧對觸頭的燒損。但這一措施僅僅是一種改良而已,並未在根本上解決問題,涌流、過電壓和諧波污染仍然存在,對電容器和裝置的壽命仍有很大的影響,所以其在低壓電容器投切領域的套用將越來越少。但由於其投資低、控制簡單,所以至今在不少技術要求低的地方仍在套用,但可以預見,隨著電容器投切開關的發展,將逐步被淘汰。

晶閘管開關:

隨著電力電子器件套用的發展和普及,後來人們研發出由可控矽為核心的晶閘管開關(固態繼電器)。其原理為通過電壓、電流過零檢測控制,保證在電壓零區附近投入電容器組,從而避免了合閘涌流的產生,而切斷又在電流過零時完成,避免了暫態過電壓的出現,這就從功能上符合了電容器的過零投切的要求,另外由於可控矽的觸發次數沒有限制,可以實現準動態補償(回響時間在毫秒級),因此適用於電容器的頻繁投切,非常適用於頻繁變化的負荷情況,相對於交流接觸器有了質的飛躍。然而固態繼電器在套用上有致命的弱點:就是在通電運行時可控矽導通電壓降約為1V左右,損耗很大(以額定容量100Kvar的補償裝置為例,每相額定電流約為145A,則可控矽額定導通損耗為145×1×3=435W),由於有大的功耗所以需要散熱以避免PN 結的熱擊穿,為了降溫就需要使用面積很大的散熱器,甚至需要風扇進行強迫通風,另外可控矽對電壓變化率(dv/dt)非常敏感,遇到操作過電壓及雷擊等電壓突變的情況很容易誤導通而被涌流損壞,即使安裝避雷器也無濟於事,因為避雷器只能限制電壓的峰值,並不能降低電壓變化率。可控矽開關的缺點是結構複雜、體積大、損耗大、成本高、可靠性差,優點是能實現過零投切、動作迅速、反應快,多用於動態補償的場合,而不適用於常規低壓電容器投切的無功補償裝置中。

複合開關:

當仔細分析研究了交流接觸器和可控矽開關的各自優缺點之後,發現如果把二者巧妙地結合來,優勢互補,發揮接觸器運行功耗小和可控矽開關過零投切的優點,便是一個較為理想的投切元件,這就是開發複合開關的基本思路,這種投切開關同時具備了交流接觸器和電力電子投切開關二者的優點,不但抑制了涌流、避免了拉弧而且功耗較低,不再需要配備笨重的散熱器和冷卻風扇。要把二者結合起來的關鍵是相互之間的時序配合必須默契,可控矽開關負責控制電容器的投入和切除,交流接觸器負責保持電容器投入後的接通,當接觸器投入後可控矽開關就立即退出運行,這樣就避免了可控矽元件的發熱。這種看似很理想的複合開關自從2002 年開始,由原來全國僅數家企業研發生產,至今已擴展到數十家企業,雖外型結構或電路有所不同,但內在原理基本相同:用小形三端封裝的可控矽作為電容器的投入和切除單元,用大功率永磁式磁保持繼電器代替交流接觸器負責保持電容器投入後的接通,其過零檢測元件是一粒電壓過零型光輥雙向可控矽。從原理上看是理想的投切元件,但實際上並非如此,它存在下面一些缺陷:
(1)小形三端(TOP)封裝可控矽由於結構性的原因,目前這類型式的可控矽其短時通流容量不能做得很低(低於60A ),反向耐壓一般也只能達到1600V 左右,這就限制了它的套用範圍。由仿真和計算證明在38OV 的系統電壓下,電容器理想開斷時的穩態過電壓就可能達到1600V ,當系統電壓高於380V (這是常有的情況)或非理想開斷時的暫態過電壓就可能遠大於可控矽的反向耐壓位1600V ,眾所周知可控矽是一種對熱和電衝擊很敏感的半導體元件,一旦出現衝擊電流或電壓超過其容許值時,就會立即使其損壞,而且是永久性的損壞.實際運行情況已經表明了複合開關的故障率相當高。
(2)由於採用了可控矽等電子元器件其結構複雜成本上升,與交流接觸器在價格上難以相比。
(3)複合開關的過零是由電壓過零型光耦檢測控制的,從微觀上看它並不是真正意義上的過零投切,而是在觸發電壓低於16V~40V 時(相當於2~5電度)導通,因而仍有一點涌流。
(4)複合開關技術既使用可控矽又使用繼電器,於是結構就變得相當複雜,並且由於可控矽對dv/dt的敏感性也比較容易損壞。
由上述分析比較可見,目前使用於低壓補償裝里中的各種投切開關並非十分完美,有必要進一步研究開發出一種更為理想的電容器過零投切開關。

選相開關(又稱同步開關):

是近年來最新發展起來的專用無功補償電容器投切開關,是傳統的機械開關與現代微電子技術的完美結合產物。它吸收了交流接觸器控制結構簡單,複合開關零電壓投入、零電流切除等優點,成功地將投入、切除時瞬間涌流控制在3倍額定運行電流以內,完美地解決了在電容器投切過程中出現的高電壓諧波和大涌流等問題;同步開關拒絕使用可控矽,以單片機為核心,輔以高精度的採樣迴路和合理的程式設計來替換複合開關中最易損壞的可控矽元件,不僅避免了可控矽組件所容易出現的故障,還將選相精度從原來複合開關的2~5電度角提高到1電度角,真正意義的做到了無涌流,實現了理想的過零投切;為了更進一步抑制電容器投切開關開斷時的暫態過電壓,同步開關增設了有效的放電迴路,將過電壓限定在安全區內,使其能安全可靠的適用於頻繁投切;由於同步開關套用了單片機技術,不僅能通過RS485通訊控制方式對多至64路電容器進行控制,還具備通訊功能,可將基層單位的電測量信息實時傳送到上級電網,為發展智慧型化電網作好準備;同步開關可以實現共補和分補,以適套用戶的不同需求;由於同步開關的驅動功耗僅有1-3W,最大限度的做到了節約能源;同步開關不僅廣泛適用於低壓無功補償裝置,或在特殊場合下作為開關元件使用,還特別適用於南方戶外夏天高溫潮濕(+60℃以上)、北方戶外低溫寒冷(-40℃以下)的惡劣環境溫度下長期運行。綜上所述,同步開關不僅大大提高了電容器投切開關的安全可靠性,還很節能環保,經濟耐用,是交流接觸器及複合開關理想的換代產品,專家普遍認為:同步開關必將替代複合開關和交流接觸器成為無功補償電容器投切開關的主流。

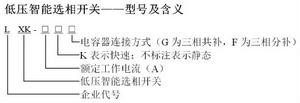

型號說明

型號說明

選型表

靜態共補型

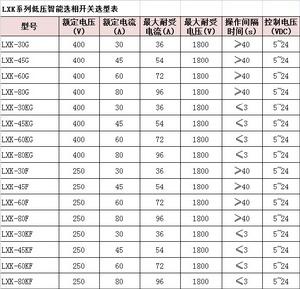

詳細型號參數
LXK-30G
LXK-45G
LXK-60G
LXK-80G
LXK-100G

快速共補型

LXK-30KG
LXK-45KG
LXK-60KG
LXK-80KG
LXK-100KG

靜態分補型

LXK-30F
LXK-45F
LXK-60F
LXK-80F
LXK-100F

快速分補型

LXK-30KF
LXK-45KF
LXK-60KF
LXK-80KF
LXK-100KF

保護功能

自診斷故障保護
電源電壓缺相保護
停電保護

注意事項

◇交流輸入、輸出嚴禁接反,相序要對應;
◇控制信號極性要連線正確;
◇嚴禁在信號輸入端接入220V電壓;負載不得短路;
◇嚴禁將採用△接法的產品接入對零線的電容或其他感性負載零件;
◇標記為N的端子必須可靠地接入零線,否責會燒毀內部變壓器;
◇注意開關的適用容量;
◇應線上路上接入抗涌流器件(如避雷器)以防衝擊;
◇在諧波較大的場合應接入合適限流電抗器;
◇輸入輸出端子接線必須鈕緊,連線可靠,不得鬆動。
