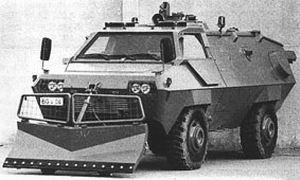

聯邦德國TM170輪式裝甲人員輸送車國別
聯邦德國名稱 TM170輪式裝甲人員輸送車 TM170 Wheeled Armoured Personnel Carrier
研製單位 蒂森機械製造廠
Thyssen Maschinenbau,DE
生產單位 蒂森機械製造廠
Thyssen Maschinenbau,DE
現狀 生產
裝備情況 聯邦德國邊防軍和警察部隊等
概述
TM170(4×4或4×2)裝甲人員輸送車是蒂森機械製造廠於1978年研製的，1979年投產，也可作為國內安全車使用。該車定名為SW4，裝備聯邦德國邊防軍和警察部隊，用以代替莫瓦格(MOWAG)SW1和SW2輪式裝甲人員輸送車。它一經投產，公司就不再生產TM90和TM125裝甲人員輸送車。
該車廣泛採用賓士公司的越野汽車底盤部件並具有多種用途。1982年，聯邦德國首批定購87輛，1983年完成交貨。到1986年，公司已為聯邦德國和國外生產約200多輛。
結構特點
該車車體為全焊接鋼板結構，能防輕武器和彈片。乘員2人，可載10名步兵。動力裝置前置，其後是車長與駕駛艙，載員艙在最後。車體用萬向支架與底盤聯接，並能快速拆卸和舉升。發動機匹配1個手動變速箱。駕駛員可選用(4×4)和(4×2)兩種驅動型式，前者用於越野行駛，後者用於公路行駛。所有車輛均裝制式泄氣保用輪胎。
駕駛員位於車體左側，車長在其右側。兩人前面都有擋風玻璃。戰鬥時擋風玻璃可用在下面鉸接的裝甲蓋板防護，這時他們可使用3個頂裝的潛望鏡進行觀察。兩人側面都有邊窗，戰鬥時邊窗同增能用裝甲蓋板防護。此外，車長和駕駛員位置上方都有向後打開的艙蓋。
載員艙兩側可乘坐10名步兵。車體兩側各開1個大門，門上各有1個射孔，車體兩側還各開有4個球形射孔，每個球形射孔都有1個觀察窗。球形射孔上裝有步槍或SMG輕機槍，機槍可左、右旋轉16°，俯仰範圍-8°～＋23°。車後開有出入艙口，艙蓋上還開有觀察窗和射孔。車頂部中央還有1個向後打開的大型艙蓋，可安裝多種武器。
該車水陸兩用，水上行駛靠車輪或2個噴水推進器推進。車輛入水前車前豎起防浪板，不用時將它摺疊到車前底部。
任選設備有輔助加溫器、火災報警器、滅火裝置、液壓驅動的絞盤(絞盤拉力為49kN，並有直徑12mm的鋼繩40m)、三防裝置、電台、煙幕彈發射器以及閃光燈與警報器。
可以安裝下列武器：在樞軸或環形架上裝7.62mm機槍；安裝炮塔及雙聯7.62mm機槍；炮塔上裝萊茵金屬(Rheinmetall)公司的20mm機關炮；炮塔上裝有2個霍特反坦克飛彈發射架或陶式反坦克飛彈發射架；指揮塔內裝20mm機關炮並能在車內瞄準與射擊。此外還可安裝監視指揮塔，並在車前裝有清理障礙的推土鏟。
貿檔淖鈽鹵湫統滴猅M170Hardiner巡邏車，有下列改進；車長和駕駛員前面和兩側安裝防彈玻璃，戰鬥時防彈玻璃可用頂部鉸接的裝甲蓋板防護；他們上方位置有前視潛望鏡和1個艙蓋向後打開的艙口；車後開有跳板式大門，後大門也開有射孔；車頂部安裝1個炮塔，裝7.62mm機槍或12.7mm機槍或20mm機關炮或25mm機關炮，載員艙內兩側安裝條椅。該車不具備水上行駛能力。
性能數據
型號 TM170
乘員+載員 2+10人
驅動型式 4×4
戰鬥全重 11200kg
淨重 8800kg【8400kg】
單位功率 11.03kW/t
車長 6.120m【6.140m】
車寬 2.450m【2.470m】
車高(不帶武器)2.320m
車底距地高0.480m
輪距 1.840m
軸中檔3.250m
接近角45°
離去角48°
最大速度
公路100km/h
水上9km/h
燃料儲備 175L【200L】
公路最大行程 700km【870km】
涉水深浮渡【1.2m】
爬坡度80%
攀垂直牆高0.6m
發動機
生產公司戴姆勒-賓士(Daimler Benz)
型號OM352A
類型6缸水冷增壓柴油機
功率/轉速124kW/2800r/min
轉向裝置類型 液壓助力
電氣系統電壓 24V
蓄電池數量/電壓/容量 2個/12V/125Ah
註：方括弧內為TM170Hardiner 巡邏車數據。
