基本資料

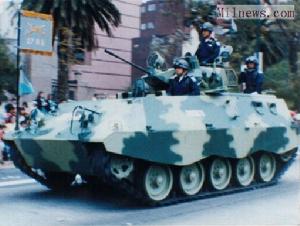

聯邦德國HWK11履帶式裝甲人員輸送車 聯邦德國名稱HWK11履帶式裝甲人員輸送車 HWK11 Tracked Armoured Personnel Carrier
研製單位 蒂森·亨舍爾公司
Thyssen Henschel,DE
生產單位 蒂森·亨舍爾公司
Thyssen Henschel,DE
現狀 完成生產計畫
裝備情況 墨西哥(40輛)
結構特點
車體為全焊接鋼板結構，能防輕武器和彈片。乘員2人，可載10名步兵。駕駛員位於車前部左側，有1個向右打開的單扇艙蓋，裝有3個觀察潛望鏡，可保證180°的視界。動力傳動裝置前置，發動機位於駕駛員右側。車長門位於駕駛窗之後，裝有1個潛望鏡，可鏇轉360°。必要時車長位置可裝1挺機槍，機槍俯仰範圍為-15°～＋90°，可鏇轉360°。
發動機和傳動裝置與標準型M113裝甲人員輸送車相同。變速箱為阿里遜(Allison)TX-200-2A型，裝有液力變矩器，有6個前進檔和1個倒檔。行動部分有5對負重輪，第一、第二及第五負重輪裝有液壓減振器，主動輪在前，誘導輪在後，有3對托帶輪。採用扭桿式懸掛裝置，履帶板裝有橡膠襯墊。
車體後部為載員艙，開有兩個頂艙口，兩扇頂蓋用鉸鏈與車體連線，可垂直開啟，以便載運物資或呈半開啟狀態為步兵射擊時提供防護。載員艙兩側各有1排座椅，車尾開有兩扇後車門。
該車不能水上浮渡，無三防裝置。墨西哥裝備的車輛未裝夜視設備。
型號演變和變型車
WK10
系列變型車
1.HWK10反坦克飛彈發射車
車後發射箱內有SS-11飛彈8枚，行駛時發射箱可收到車內，車內還儲存飛彈2枚。
2.HWK12自行反坦克炮
與HWK11型輸送車相比，不設車長艙口，但在車後部裝有90mm火炮炮塔，可360°鏇轉，火炮俯仰範圍-10°～＋15°。
3.HWK13偵察車
車體與HWK11型輸送車不同，動力傳動裝置、主動輪均後置；裝雙人炮塔，有1門20mm機關炮和1挺7.62mm並列機槍，炮塔360°鏇轉，火炮俯仰範圍-10°～＋45°。
4.HWK14自行迫擊炮
總體布置與HWK13型相同，但車後部裝1門81mm呀120mm迫擊炮，可左、右鏇轉30°。
5.HWK15指揮車
採用HWK11車體，用於通信指揮或炮兵指揮。
6.HWK16救護車
由HWK11車體改裝，乘員2人，能載4副擔架或10個座位或2副擔架和5個座位。
HWK11裝甲車族
---HWK10反坦克飛彈發射車
HWK11 ----------HWK12自行反坦克炮
---HWK13偵察車
---HWK14自行迫擊炮
---HWK15指揮車
---HWK16救護車
性能數據
型號 HWK11
乘員+載員 2+10人
戰鬥全重 11000kg
淨重 9000kg
單位功率 14.1kW/t
單位壓力 53.9kPa
車長 5.050m
車寬 2.530m
車高(至車體頂)1.585m
車底距地高0.435m
履帶著地長2.870m
履帶中心距2.20m
履頻寬330mm
公路最大速度 65km/h
燃料儲備 300L
公路最大行程 320km
涉水深1.2m
浮渡能力 無
爬坡度60%
側傾坡度 30%
攀垂直牆高0.68m
越壕寬2m
發動機
生產公司克萊斯勒(Chrysler)
型號75M
類型8V汽油機
功率/轉速154kW/4000r/min
傳動裝置
生產公司阿里遜(Allison)
型號TX-200-2A
類型液力傳動
前進檔/倒檔數6/1
懸掛裝置類型 扭桿
主要武器口徑/類型 7.62mm/機槍
裝甲結構類型/厚度/材料
車體前部均質/14.5mm/鋼板
兩側均質/14.5mm/鋼板
頂部均質/8mm/鋼板
底部均質/8mm/鋼板
尾部均質/14.5mm/鋼板
三防裝置 無
電氣系統電壓 24V
蓄電池數量/電壓2個/12V
裝甲人員輸送車
