車輛簡介

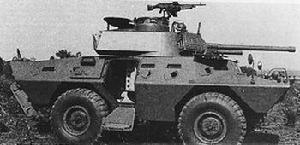

葡萄牙蔡米特輪式裝甲人員輸送車名稱 蔡米特輪式裝甲人員輸送車
Chaimite Wheeled Armoured Personnel Carrier
研製單位 BRAVIA SARL公司，PT
生產單位 BRAVIA SARL公司，PT
現狀 生產
裝備情況 葡萄牙(陸軍和海軍)、菲律賓、秘魯、黎巴嫩和利比亞
結構特點
基型車稱V-200，車體由鋼板焊接，能防輕武器。駕駛艙在前、炮塔居中、動力艙和載員艙在後。駕駛員位於車前左側，車長在他的右方，他們前面都有1個觀察窗，兩個觀察窗中間還有1個射孔，他們兩側還開有觀察窗和射孔。車體兩側各有1側門，門的上部向後打開並開有1個觀察窗和射，下部向下摺疊可形成階梯。在車前和側門之間還各開2個觀察窗和射孔。車體右側後部有1後門，門上也開有1個觀察窗和射孔。頂部開有頂艙。發動機位於車體左側後部，並設防火隔板同載同艙隔開。動力艙內還裝駕駛員操縱的滅火系統。
發動機為M75型8V水冷汽油機，動力通過變速箱、分動箱傳至前、後橋。前後橋是帶有閉鎖差速器的全浮動2級減速器型式的，採用泄氣保用輪胎。
該車能不陸兩用，水上行駛靠車輪划水，前輪為轉向輪。車前安裝液壓絞盤，最大絞盤拉力44.39kN,鋼繩直徑11mm、長38.1m、最大抗斷拉力79.28kN。任選設備包括紅外夜視裝置。
該車裝BRAVIA公司設計的炮塔，它有1扇向後打開的艙蓋，左側安裝用於機槍瞄準的1個M28C潛望鏡，武器為雙管7.62mm機槍、雙管5.56mm機槍或1挺7.62mm和1挺12.7mm機槍。機槍俯仰範圍-15°～＋50°，能手動360°旋轉。炮塔裝雙管7.62mm機槍時，有待發彈500發，車內還貯存備用彈9000發。必要時，炮塔也可裝一種發射裝置，發射5發60mm殺傷榴彈、反坦克彈、煙幕彈、照明彈和燃燒彈，兩側還裝4枚口徑為88.9mm的火箭及其發射架，可從車內發射、車外再裝彈。
型號演變
1.V-300型裝甲人員輸送車
有乘員4～5名，裝有單人或雙人炮塔。單人炮塔為厄利空(Oerlikon)GAD-AOA型，有1門20mmDAA-001機關炮。雙人炮塔有BRAVIA公司炮塔、法國SAMM S530型(TAB220型)炮塔或ESD TA-20型炮塔。BRAVIA炮塔有1門20mm機關炮(待發彈100發和備用彈300發)和7.62mm並列機槍和高射機槍(待發彈各500發，備用彈3000發)。SAMMS530型炮塔裝雙管20mm M621式機關炮，ESD TA-20型炮塔也裝雙管20mm機關炮。
2.V-400火力支援車
該車安裝雙人炮塔，裝1門梅卡(Mecar)90mm火炮和1挺7.62mm並列機槍與高射機槍。炮塔360°旋轉，火炮俯仰範圍為-8°～＋25°，90mm待發彈21發，車內貯存40發備用彈；7.62mm待發彈500發，備用彈3000發。1983年4月，葡萄牙還在該車上安裝法國伊斯帕諾-絮扎(Hispano-Suiza)公司的Lynx 90炮塔及博福斯(Bofors)90mm火炮和7.62mm並列機槍與高射機槍。當火槍左右旋轉90°、車輛處於反斜面時，火炮仍能射擊。
3.V-500指揮通信車
4.V-600 81mm或120mm自行迫擊炮
5.V-700 霍特或斯維費爾(Swingfire)反坦克飛彈發射車
6.V-800 救護車
7.V-900 搶救車
8.V-1000 國內安全車
可安裝包括水槍在內的多種武器。
蔡米特輪式裝甲車系列車族
蔡米特V-200 -----------V-300型裝甲人員輸送車
----V-400型火力支援車
----V-500型指揮通信車
----V-600型迫擊炮車
----V-700型飛彈發射車
----V-800型救護車
----V-900型搶救車
----V-1000型國內安全車
性能數據
型號蔡米特V-200
乘員11人
驅動型式4×4
戰鬥全重7300kg
單位功率21.15kW/t
車長5.606m
車寬2.260m
車高
至炮塔2.260m
至車體頂 1.840m
車底距地高
至車體0.610m
至差速器 0.410m
軸距2.667m
接近角 52°
離去角 46°
公路最大速度
一檔 13.7km/h
二檔 22.6km/h
三檔 37.9km/h
四檔 62km/h
五檔 99km/h
倒檔 13.7kn/h
水上最大速度7km/h
燃料儲備300L
公路最大行程
汽油機804～965km
柴油機1367～1529km
越野最大行程
汽油機563～724km
柴油機1046～1207km
浮渡能力有
爬坡度 65%
側傾坡度40%
攀垂直牆高 0.9m
發動機
型號 M75型
類型 8V水冷汽油機
(或6V柴油機)
功率/轉速 154kW(210馬力)/
4000r/min
傳動裝置
類型 手動變速箱
前進檔/倒檔數 5/1
分動箱 2速
轉向裝置類型動力助力
離合器 單片乾式，液壓驅動
懸掛裝置類型葉片彈簧和單個
液壓減振器
輪胎規格14×20
制動器裝置類型
主制動器 液壓作用
停車制動器作用於變速箱輸出軸
裝甲結構類型/厚度/水平傾角/材料
車體前上 均質/6.35mm/15°/鋼板
車體前下 均質/7.94mm/50°/鋼板
側上 均質/6.35mm/60°/鋼板
側下 均質/7.94mm/80°/鋼板
頂部 均質/6.35mm/鋼板
底部 均質/9.35mm/鋼板
後部 均質/6.35mm/鋼板
炮塔正面 均質/7.94mm/鋼板
側部 均質/6.35mm/鋼板
頂部 均質/6.35mm/鋼板
電氣系統電壓24V
