簡介
直流電源直流電源又稱直流穩壓器。能為負載提供穩定的直流電源的電子裝置叫做直流穩壓電源。它的供電電壓大都是交流電壓，當交流供電電壓的電壓或輸出負載電阻變化時，穩壓器的直接輸出電壓都能保持穩定。直流穩壓電源可分為線性穩壓電源和開關穩壓電源。
線性直流電源
由工頻變壓器把單相或三相交流電壓變到適當值，然後經整流、濾波，獲得不穩定的直流電源，再經穩壓電路得到穩定電壓或電流。調整管工作是在放大狀態，一直工作的原因而發熱量大，致使損耗較大，而且效率很低（常低於40%～60%)，需要加體積龐大的散熱片、變壓器。它的優點是穩定性高、可靠性高、線路簡單、紋波小、相互干擾小、易做成多路輸出連續可調的成品。家庭中常見的電器有收音機、音響等。開關直流電源
開關電源是將交流電先整流成直流電，在將直流逆變成交流電，在整流輸出成所需要的直流電壓。這樣開關電源省去線性電源中的變壓器，以及電壓反饋電路。而開關電源中的逆變電路完全是數字調整，同樣能達到非常高的調整精度。工作狀態是在開關下狀態，因體積小，發熱量小，所使用的效率就高（80％以上）。它的優點是體積小、重量輕、效率高、自身抗干擾性強、輸出電壓範圍寬、模組化。缺點是電路比較複雜、紋波大、相互干擾大。常見的電器有彩色電視機、計算機、手機充電器等。
電源裝置
維持電路中形成穩恆電流的裝置。如乾電池、蓄電池、直流發電機等。直流電源有正、負兩個電極，正極的電位高，負極的電位低，當兩個電極與電路連通後，能夠使電路兩端之間維持恆定的電位差，從而在外電路中形成由正極到負極的電流。
單靠水位高低之差不能維持穩恆的水流，而藉助於水泵持續地把水由低處送往高處就能維持一定的水位差而形成穩恆的水流。與此類似，單靠電荷所產生的靜電場不能維持穩恆的電流，而藉助於直流電源，就可以利用非靜電作用（簡稱為“非靜電力”）使正電荷由電位較低的負極處經電源內部返回到電位較高的正極處，以維持兩個電極之間的電位差，從而形成穩恆的電流。因此，直流電源是一種能量轉換裝置，它把其他形式的能量轉換為電能供給電路，以維持電流的穩恆流動。
直流電源中的非靜電力是由負極指向正極的。當直流電源與外電路接通後，在電源外部（外電路），由於電場力的推動，形成由正極到負極的電流。而在電源內部（內電路），非靜電力的作用則使電流由負極流到正極，從而使電荷的流動形成閉合的循環。
表征電源本身的一個重要特徵量是電源的電動勢，它等於單位正電荷從負極通過電源內部移到正極時非靜電力所作的功。當電源給電路提供能量時，所供給的功率P等於電源的電動勢E與電流I兩者的乘積,P＝E I。電源的另一個特徵量是它的內電阻(簡稱內阻)R0，當通過電源的電流為I時,電源內部損耗的熱功率（即單位時間內產生的焦耳熱）等於R0I。
當電源的正、負兩極沒有連通時,電源處於斷路（開路）狀態，這時電源兩電極之間的電位差在量值上即等於電源的電動勢。在斷路狀態下，不發生非電能與電能的相互轉換。當把負載電阻接到電源的兩極上以構成閉合迴路時，通過電源內部的電流從負極流到正極，這時，電源所提供的功率E I等於輸送到外電路的功率U I（U是電源正極與負極之間的電位差）與內電阻中損耗的熱功率R0I之和，E I＝U I+R0I。於是，當電源向負載電阻提供功率時，電源兩極間的電位差U＝E-R0I。
當用另一個電動勢較大的電源接到電動勢較小的電源上，正極接正極，負極接負極（例如用直流發電機對蓄電池組充電）時，在電動勢較小的電源內部，電流是從它的正極流到負極的，這時，外界向電源輸入電功率U I，它等於電源中單位時間內儲存的能量E I與內電阻中損耗的熱功率R0I之和，U I＝E I+R0I。於是，當外界向電源輸入功率時，外界加到電源兩極之間的電壓應為U＝E+R0I。
當電源的內電阻可以忽略不計時，可以認為電源的電動勢在量值上近似地等於電源兩極間的電位差或電壓。
為了取得較高的直流電壓，常將直流電源串聯使用，這時總電動勢為各電源的電動勢之和，總內阻也為各電源內電阻之和。由於內阻增大，一般只能用於所需電流強度較小的電路。為了取得較大的電流強度，可以將等電動勢的直流電源並聯使用，這時總電動勢即為單個電源的電動勢，總內阻為各電源內電阻的並聯值。
直流電源的類型很多，不同類型的直流電源中，非靜電力的性質不同，能量轉換的過程也不同。在化學電池（例如乾電池、蓄電池等）中，非靜電力是與離子的溶解和沉積過程相聯繫的化學作用,化學電池放電時,化學能轉化為電能和焦耳熱（見電池）。在溫差電源（例如金屬溫差電偶、半導體溫差電偶）中，非靜電力是與溫度差和電子的濃度差相聯繫的擴散作用，溫差電源向外電路提供功率時，熱能部分地轉化為電能（見溫差電現象）。在直流發電機中,非靜電力是電磁感應作用,直流發電機供電時，機械能轉化為電能與焦耳熱。在光電池中，非靜電力是光生伏打效應的作用，光電池供電時，光能轉化為電能和焦耳熱（見光電現象）。
套用範圍
高頻開關直流電源系統適用於大型發電廠、水電廠、超高壓變電站、無人值守變電站作為控制、信號、保護、自動重合閘操作、事故照明、直流油泵、，各種直流操作機構的分合閘，二次迴路的儀表，自動化裝置的控制交流不停電電源等用電裝置的直流供電電源。
高頻開關直流電源的單線原理：高頻開關直流電源由充電屏、饋線屏、蓄電池及直流電壓變換器四個單元組成。充電機屏由若干電源模組和微機監控系統組成，單櫃（屏）最大配置160A，若需要更大的輸出電流可實現多機櫃（屏）並聯。饋線屏配有微機絕緣線上監察裝置，當某一饋出支路發生接地事故時可顯示出某地支路編號及接地電阻。電池屏內可選配微機蓄電池巡檢裝置，隨時對蓄電池狀態進行監控。直流電壓變送器可採用高頻直流變送器，當合閘母線在180-300V電壓變動時控制線母線的輸出電壓都能牢牢地穩定在220V。
原理分析
當市電經過輸入開關接通變壓器將市電電壓轉換成所設計的電壓後,進入了預穩壓電路,預穩壓電路是對所要的輸出電壓進行初步穩壓,其目的是降低大功率調整管的輸入與輸出之間的管壓降，減少大功率調整管的功耗，提高直流電源的工作效率，預穩壓電源一般由可控矽無級移相調整式用繼電器切換變壓器輸出的抽頭進行穩壓。經過預穩壓電源和濾波器①後得到的電壓基本穩定紋波相對較小的直流電經過在控制電路的控制的大功率調整管進行精確快速的問頂壓後將得到穩壓精度和性能符合標準的直流電壓再經過濾波器②進行濾波後既得到我的所需要的輸出直流電為了得到我的所需要的輸出電壓值或穩流電流值，我們還需要對輸出的電壓值和電流值進行取樣檢測並將其傳送到控制/保護電路，控制/保護電路將檢測到的輸出電壓值錢和電流值與電壓/電流設定電路所設定的值進行比較分析後驅動預穩壓電路和大功率調整管使直流穩壓電源能輸出我們所設定的電壓和電流值，同時當控制/保護電路檢測到異常的電壓或電流值等情況下將啟動保護電路使直流電源進入保護狀態。測試方法
直流電源的技術指標分為兩種：一種是特性指標，包括允許輸入電壓、輸出電壓、輸出電流及輸出電壓調節範圍等；另一種是質量指標，用來衡量輸出直流電壓的穩定程度，包括穩壓係數（或電壓調整率）、輸出電阻（或電流調整率）、紋波電壓（周圍與隨機漂移）及溫度係數。
（1）紋波電壓：疊加在輸出電壓上的交流電壓分量。用示波器觀測其峰峰值一般為毫伏量級。也可用交流毫伏表測量其有效值，但因紋波不是正弦波，所以有一定的誤差，一般直流電源的紋波電壓VP-P≤10mV。（2）穩壓係數：在負載電流、環境溫度不變的情況下，輸入電壓的相對變化引起輸出電壓的相對變化，即：
（3）電壓調整率：輸入電壓相對變化為±10%時的輸出電壓相對變化量，穩壓係數和電壓調整率均說明輸入電壓變化對輸出電壓的影響，因此只需測試其中之一即可。
（4）輸出電阻及電流調整率
輸出電阻與放大器的輸出電阻相同，其值為當輸入電壓不變時，輸出電壓變化量與輸出電流變化量之比的絕對值.電流調整率：輸出電流從0變到最大值時所產生的輸出電壓相對變化值。輸出電阻和電流調整率均說明負載電流變化對輸出電壓的影響，因此也只需測試其中之一即可。
基本技術參數
直流電源一般輸入電壓:AC220V±10%50Hz±5Hz，輸出的紋波與噪聲：Cv≤1mvrmsCC≤5mARms選用要點
1）220V和110V直流系統應採用蓄電池組。48V及以下的直流系統，可採用蓄電池組，也可採用由220V或110V蓄電池組供電的電力用直流電源變換器(DC/DC變換器)。2）供電距離較遠的輔助車間，當需要直流電源時，宜獨立設定直流系統。
3）蓄電池組正常應以浮充電方式運行。
4）鉛酸蓄電池組不宜設定端電池；鎘鎳鹼性蓄電池組宜減少端電池的個數。
5）直流系統標稱電壓
（1）專供控制負荷的直流系統宜採用110V。
（2）專供動力負荷的直流系統宜採用220V。
（3）控制負荷和動力負荷合併供電的直流系統宜採用220V。
6）充電裝置
（1）應滿足蓄電池組的充電和浮充電要求。
（2）應為長期連續工作制。
（3）充電裝置應具有穩壓、穩流及限流性能。
（4）應具有自動和手動浮充電、均衡充電和穩流、限流充電等功能。
（5）充電裝置的交流電源輸入宜為三相制，額定頻率為50Hz，額定電壓為380(1±10%)V。小容量充電裝置的交流電源輸入電壓可採用單相220(1±l0%)V。
（6）l組蓄電池配置1套充電裝置的直流系統，充電裝置的交流電源宜設2個迴路，運行中l迴路工作，另1迴路備用。當工作電源故障時，應自動切換到備用電源。
7）蓄電池容量選擇條件
（1)應滿足全廠(所)事故全停電時間內的放電容量；
（2)應滿足事故初期(Imin)直流電動機啟動電流和其他衝擊負荷電流的放電容量；
（3)應滿足蓄電池組持續放電時間內隨機(5s)衝擊負荷電流的放電容量；
（4)應以最嚴重的事故放電階段，計算直流母線電壓水平。
電源分類
數字型直流電源

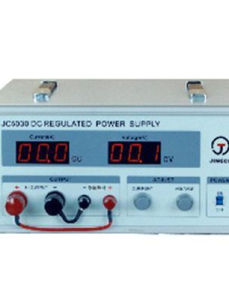

直流電源性能特點
1、規格範圍:輸出電壓0～700V、輸出電流0～500A、輸出功率0-6KW之內任選；
2、恆壓恆流:電壓電流值從零至額定值連續可調，恆壓恆流自動轉換；
3、過流報警:報警電流值0～120%額定值軸承連續可調，電源輸出電流超過電流報警值時將聲光報警；
4、過壓保護:電壓保護值0～120%額定值連續可調，電源輸出電壓超過電壓保護值時將跳閘保護；
5、短路保護:允許在任何工作狀態下長期短路或短路開機；
6、過載保護:電源或負載出現故障，輸出電流超過額定值1.5倍時，電源跳閘保護；
7、短路報警:當輸出電壓低於1%額定值時，電源聲光報警；
8、自動放電:供容性負載關機放電用；
9、輸出顯示:電壓、電流同時LED數碼管顯示；
10、脈衝工作:可配時間控制器構成直流脈衝電源；
11、智慧型化:可與計算機連線，組成計算機控制的智慧型型電源。
主要用途
1、電解電容器老練，鉭電容器賦能；
2、電阻器、繼電器，馬達等電子元件老練，例行試驗；3、實驗室，電子設備、自動測試設備；
4、電子檢驗設備、生產流水線設備、通訊設備；5、其它一切需要使用直流電源的場合。
分散式直流電源
產品簡介
分散式直流電源裝置是一種新型的直流電源設備，主要套用於小型開關站和用戶末端，為二次控制線路（如微機保護等智慧型終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。
套用範圍
嵌入分散式直流電源裝置主要套用於各種型號的開關設備內，為主開關（斷路器、負荷開關等）和二次保護裝置提供可靠的直流操作電源。
技術參數
1、輸入電源：交流輸入電壓：85～265VAC；頻率：50Hz±10%；波形：正弦波，波形畸變<5%；功率要求：單台不小於150VA。
2、輸出功率及功耗（1）連續運行功率：連續運行：≤100W，可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。短時運行功率：≤200W，20S，可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。瞬時運行功率：≤600W，100ms，可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池後備供電時，可操作20次以上。 （2）功率消耗：裝置本身消耗的功率不大於8W。
3、蓄電池的充放電裝置外接2節12V蓄電池，當裝置交流供電停電後，保證直流供電正常連續，具體備用時間由蓄電池容量和負載大小決定，當蓄電池放電至過欠壓時，裝置發出報警信號，並為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電並在72小時之內可將蓄電池重新充滿。
4、通信速率及規約：通信速率9600bps；規約採用MODBUS通信規約。
5、符合的相關標準：絕緣性能符合GB/T14598.3-93的有關標準；對電壓突降適應能力符合GB/T17626.11-1999的規定。電磁兼容性能；—對靜電放電的不敏感性符合GB/T15153.1-1998的3級規定；—對工頻磁場干擾的不敏感性符合GB/T15153.1-1998的3級規定；—對快速瞬變脈衝群干擾的不敏感性符合GB/T17626.4-1998的3級規定；—對高頻干擾的不敏感性符合DL/T721-2000的規定； —對浪涌干擾的不敏感性符合DL/T721-2000的規定。
產品特點
1、分散安裝，節省占地面積、降低造價，根據嵌入式的設計思想，JRXQF系列嵌入式直流電源裝置直接安裝在智慧型開關櫃的儀表箱內（或戶外裝置的電動操作箱內），可節省直流屏的占地面積。因電源在開關櫃內，可減少電纜的使用量，節約一次設備投資及電纜施工工作量；在總台數不多時，其總價低於直流屏系統，可降低工程總造價；同時在運行時可減少線損，減少備件，節約運行成本。
2、嵌入式供電方式，可靠性極大提高採用嵌入式的供電方式，當某一迴路發生故障時，其它迴路的電源裝置不受影響，避免出現一點故障全站無操作電源，與集中供電的直流屏相比，其總體可靠性得以極大提高。
3、多種輸入輸出方式，適用範圍廣JRXQF系列能根據客戶的需求提供直流220V，110V，48V，24V輸出，交流輸入範圍為85～265V，靈活適用於PT及市電供電。
4、智慧型化管理維護，智慧型化高頻電源技術，自監測、自診斷，可當地顯示、報警，也可聯網通信，實現無人值守的自動化遠程管理。內置蓄電池自動充電管理模組，自動對電池進行智慧型化均浮充管理，大大延遲蓄電池的壽命，使運行更加可靠和安全。
嵌入式直流電源
產品基本功能
（1）裝置能量的轉換 本裝置在有外電情況下，提供能量給電池充電，並同時提供能量給長期運行的負載；在儲能及分合閘操作時，更多的負載能量需求由電池提供。 在交流輸入失電時，由電池提供全部能量給輸出。
（2）自動管理 本裝置利用單片機對蓄電池進行智慧型充放電管理，有定時自動均充、自動轉浮充功能。隨時對裝置進行自檢，並提供裝置本體的蜂鳴器報警及外部報警信號接點輸出，並可與上位機通信，可用於有人、無人值守的配電系統。 本裝置自動檢測裝置內部溫度，在測得內部溫度過高時自動開啟風扇進行散熱，保護內部器件，溫度回落後自動關閉風扇，降低功耗。
（3）信號輸出 本裝置帶有一個繼電器常閉輸出接口，當裝置有電時，此信號輸出與內部蜂鳴器告警信號同步。如整個裝置無電，比如裝置損壞或者將交流輸入開關斷開，將閉合發出告警信號。用戶可在信號輸出迴路加消音迴路。
壁掛直流電源
壁掛直流電源用於小型開關站、小型用戶變電站及小型10KV變電站系統採用一體化設計思想，由整流模組、監控模組、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點。壁掛直流電源系統功能特點
適合構成40AH以下的系統。
模組、監控單元和降壓單元均採用帶電插拔結構，安裝、維護方便。
可安裝3個2.2A/220V自冷模組。
降壓單元具有自動矽鏈降壓功能，最大電流2A.
監控器採用LCD顯示，漢字選單，按鍵操作，可實現系統參數設定、系統工作參數顯示、系統故障指示和系統校準。
監控器具有對電池自動管理的功能。
監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模組狀態檢測。
監控器實現母線絕緣監測功能,顯示正負母線絕緣阻值.
配電單元提供2路交流輸入（可選擇一路PT供電）、多路饋電輸出。
PT供電時系統自動限制輸出功率。
系統技術指標
交流輸入電壓：220V±20%
PT供電電壓：100V±10%
電網頻率：50Hz±10%
功率因數：≥0.85
輸出電壓範圍：180V-280V連續可調
輸出限流：0.2A-2.5A(單模組)
穩壓精度：≤±0.5%
穩流精度：≤±0.5%
紋波係數：≤±0.1%
均流度：≤5%
效率：≥94%
輸出過壓保護：280V±2V
絕緣電阻：≥10M
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
相對濕度:≤90%
環境溫度:-15℃～45℃
可聞噪音:≤50dB
外形柜子尺寸：660*525*255或880*525*255
重量：65kg
便攜直流電源
適用變電站、電廠繼電保護設備的校驗，提供繼保整組校驗電源，可測試繼電器動作點電壓和脫離電壓以及不同工作電壓下設備的運行情況。用於新建變電站、電廠繼電保護設備的調試電源，繼電保護設備的調試不受電站直流系統工程進度影響。
配備鋁合金防潮、防震箱，便於攜帶。
系統特點：
輸出10A電流，能滿足繼電保護設備整組校驗供電需求
輸出電壓10V~250V連續可調，可滿足110V和220V系統的使用要求
輸出限流點0.5A~10A連續可調
LCD顯示輸出電壓和電流
輸出過壓保護(保護後需要重新上電啟動)
輸出斷路保護(斷路點斷開後正常工作)
過溫保護(溫度恢復正常後自動啟動)
技術參數：
交流輸入電壓：220V±15%
輸出電壓範圍：10V~250V(連續可調)
輸出限流：0.5A~10A(連續可調)
穩壓精度：≦±0.5%
穩流精度：≦±0.5%
紋波係數：≦±0.5%
效率：≧94%
輸出過壓保護：255V±2V
尺寸：340x200x200mm
電源組成
通信直流電源是一個複雜的系統，目力通信直流電源均採用-48V的高頻開關直流電源，電力通信直流電源由交流部分、整流器、直流分配部分、蓄電池組和監控模組等按照要求組合而成。
交流部分——交流部分的市電輸入一般為2路380V三相四線交流輸入，在電源容量較小時有時也使用2路220V單相交流輸入，以保證電源可靠供電。為防止雷擊和過電壓破壞，在市電輸入端應加裝避雷器，常用的有普通氧化鋅避雷器和OBO防雷模組等;由於此處的防雷主要是對非直擊的感應雷擊的浪涌電壓的防護，因此避雷器的通流量一般選擇在15-20KA，殘壓在1.5KV左右，就可有效的保護電源設備。整流器部分——整流器是通信直流電源的最重要的組成部分，通信直流電源的供電質量主要取決於整流器的電氣指標，它完成AC-DC變換並以並聯均流方式為通信設備供電，同時對蓄電池組進行恆流限壓充電和監控模組的供電。
直流分配部分——直流分配部分將整流器輸出的直流電壓進行分配，一路給蓄電池組充電，其它分配給通信設備和其它直流用戶供電。
基本原理
高頻開關直流電源採用了全橋移相式脈寬調製軟開關控制技術，使得模組效率進一步提高，諧波減小。高頻開關直流電源模組採用三相三線380VAC平衡輸入，無相序要求，無中線電流損耗，在交流輸入端，採用先進的尖峰抑制器件及EMI濾波電路。高頻開關直流電源由全橋整流電路將三相交流電整流為直流，經無源功率因數校正（PFC）後，再由DC/DC高頻變換電路把所得的直流電逆變成穩定可控的直流電輸出。高頻開關直流電源脈寬調製電路（PWM）及軟開關諧振迴路根據電網和負載的變化，自動調節高頻開關的脈衝寬度和移相角，使輸出電壓電流在任何允許的情況下都能保持穩定。電力高頻開關電源既可單機工作完成各種基本功能，又可並聯組合工作，並具有良好的並機均流效果。高頻開關直流電源通過與微機連線，可實現"遙測、遙信、遙控、遙調"四遙功能。高頻開關直流電源具備完善的保護功能，保證模組或模組組獨立運行和微機監控下系統的安全、穩定。高頻開關直流電源模組採用匯流排採樣主、從均流控制方式。在並機運行時，高頻開關直流電源模組組中能自動選出一台主模組，將分流器採集到的電流、電壓等外部參數進行處理，集中控制每一台模組的輸出電壓、電流。從而，即使在小電流時，也能得到較好的均流效果。
技術參數
輸入電源：三相四線AC 380V輸出電壓及電流：
1、三相AC 0 – 10A輸出（<100V，可調值） 一組
2、三相AC100V輸出 (固定值) 一組
3、交流操作電壓輸出 AC 0～400V, 220V時,電流小於10A
4、直流操作電壓輸出 DC 0～260V
5、直流合閘電源輸出 DC 0～300V(額定電流100A,短時工作電流300A) 一組
6、單相AC220V輸出（固定值，插座形式） 二組，
7、三相AC380V輸出（固定值，接線柱） 一組，
8、外形尺寸：560*520*850mm
9、重量：45kg
直流電源可廣泛套用於國防、科研、大專院校、實驗室、工礦企業、電解、電鍍、直流電機、充電設備等。
注意事項
1、根據所需要的電壓，先調整“粗調”鏇紐，再逐漸調整“細調”鏇紐，要做到正確配合。例如需要輸出12V電壓時，需將“粗調”鏇紐置在15V檔，再調整“細調”鏇紐調置12V，而“粗調”鏇紐不應置在10V檔。否則，最大輸出電壓達不到12V。
2、調整到所需要的電壓後，再接入負載。
3、在使用過程中，如果需要變換“粗調”檔時，應先斷開負載，待輸出電壓調到所需要的值後，再接入負載。
4、在使用過程中，因負載短路或過載引起保護時，應首先斷開負載，然後按動“復原”按鈕，也可重新開啟電源，電壓即可恢復正常工作，待排除故障後再接入負載。
5、將額定電流不等的各路電源串聯使用時，輸出電流為其中額定值最小一路的額定值。
6、每路電源有一個表頭，在A/V不同狀態時，分別指示本路的輸出電流或者輸出電壓。通常放在電壓指示狀態。
7、每路都有紅、黑兩個輸出端子，紅端子表示“＋”，黑端子表示“－”，面板中間帶有接“大地”符號的黑端子，表示該端子接機殼，與每一路輸出沒有電氣聯繫，僅作為安全線使用。經常有人想當然的認為“大地”符號表示接地，“＋”“－”表示正負兩路電源輸出去給雙電源運放供電。
8、兩路電壓可以串聯使用。絕對不允許並聯使用。電源是一種供給量儀器，因此不允許將輸出端長期短路 。
