等級
在電力生產工業，電壓按以下範圍分級：
低電壓：少於1kV，常用於住宅間或小型商業客戶到公用事業的連線；
中電壓（分配）：在1kV到33kV之間，用於市區及郊區的電力分配；
高電壓（傳輸）：
超高電壓（傳輸）：高於230kV，低於800kV，用於長距離及非常高效能的傳送。
特高電壓：高於800kV。
目前中國大陸的高壓供電線路等級有：3kV；6kV；10kV；35kV；110kV；220kV；330kV；500kV；750kV；1000kV
在中國以外，除了日本曾有1000kV以外，其他地區最高只有500kV。
種類
高壓電纜YJV、YJLV交聯聚乙烯絕緣聚氯乙烯護套電力電纜。
YJV22、YJLV22交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力纜。
YJV23、YJLV23交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜。
YJV32、YJLV32交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電纜。
YJV33、YJLV33交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力纜。
上述型號中有‚L‛是鋁芯電纜，無‚L‛是銅芯電纜，型號中最後的‚2‛‚3‛是鎧裝工藝之分。
阻燃型電纜型號是在普通型電力電纜型號前加ZA、ZB、ZC、ZR，‘Z’示阻燃型，‘A、B、C、R’示阻燃等級，A級最高。
我們常用的三芯高壓電纜型號是ZR—YJV22—3×50（70、95、120、150等）。常用的單芯高壓電纜型號是ZR—YJV62—300（400），其中的‘62’表示鎧裝不是鋼帶而是防磁性材料，如鋁皮、鋁合金等，切記：使用單芯電纜一定要用防磁型，不可穿鋼管敷設。否則容易造成電纜發熱甚至燒毀，國網公司曾發過這類事故通報。
型號為ZC－YJHLV22的電纜是目前正在推廣套用的新型鋁合金電纜，即交聯聚乙烯絕緣鋼帶鎧裝鋁合金電力電纜。其導體釆用稀土高鐵鋁合金材料，是通過在純鋁加入鐵、稀土等元素，經過特殊的工藝處理使導體具有良好的電氣性能和機械性能。絕緣釆用阻燃矽烷交聯聚乙烯，鎧裝釆用特殊的金屬連鎖鎧裝結構，護套釆用專利技術研發的低煙、無鹵、阻燃環保材料。這種電纜反彈性好，重量輕。

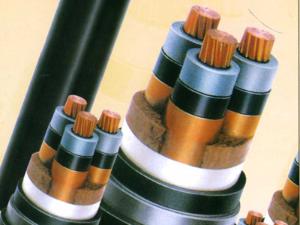

結構
以阻燃型交聯聚乙烯絕緣三相電力電纜為例，從內到外的組成部分是：三相導體，分相半導體層（內含半導體禁止、XLPE絕緣層、絕緣禁止層），分相銅帶禁止層，阻燃PVC扇形填充條，高阻燃隔火層（系無紡帶+XQT-3高阻燃塗膠玻璃布帶），阻燃型交聯聚乙烯內套，正反絞制的鎧裝鋼帶，阻燃型聚氯乙烯外護套。鎧裝高壓電纜主要用於地埋，可以抵抗地面上高強度的壓迫，同時可防止其他非暴力性外力損壞。
使用特性
高壓電纜的導體在運行中最高長期工作溫度為90℃；短路時電纜導體瞬時最高溫度不超過200℃（最長時間不超過5S），否則會傷害電纜的絕緣，甚至燒毀。
載流量計算
高壓電纜載流量：高壓電纜載流量是指一條高壓電纜線路在輸送電能時所通過的電流量,在熱穩定條件下,當高壓電纜導體達到長期允許工作溫度時的高壓電纜載流量稱為高壓電纜長期允許載流量。估算口訣二點五下乘以九，往上減一順號走。三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅升級。穿管根數二三四，八七六折滿載流。
規格型號及用途
NA-YJV，NB-YJV，交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。
NA-YJV22，NB-YJV22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。
NA-VV，NB-VV，聚氯乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。
NA-VV22，NB-VV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。
WDNA-YJY23，WDNB-YJY23，交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。
ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交聯聚乙烯絕緣聚氯乙烯護套A(B、C)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。
ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B、C)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。
ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯絕緣聚氯乙烯護套A(B、C)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。
ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B、C)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。
WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交聯聚乙烯絕緣聚烯烴護套A(B、C)類阻燃電力電纜可敷設在對阻燃且無鹵低煙有要求的室內、隧道及管道中。
WDZA-YJY23，WDZA-YJLY23，WDZB-YJY23，WDZB-YJLY23 ，WDZC-YJY23，WDZC-YJLY23，
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B、C)類阻燃電力電纜適宜對阻燃且無鹵低煙有要求時埋地敷設，不適宜管道內敷設。
VV、VLV，銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜敷設在室內、隧道及管道中或戶外托架敷設，不承受壓力和機械外力
VY、VLY ，銅（鋁）芯聚氯乙烯絕緣聚乙烯護套電力電纜
VV22、VLV22 ，銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜敷設在室內、隧道、電纜溝及直埋土壤中，電纜能承受壓力及其它外力
VV23、VLV23 ，銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
特高壓電纜
1KV及以下為低壓電纜；1KV~10KV為中壓電纜；10KV~35KV為高壓電纜；35~220KV為特高壓電纜；特高壓電纜是隨著電纜技術的不斷發展而出現的一種電力電纜，特高壓電纜一般作為大型輸電系統中的中樞紐帶，屬於技術含量較高的一種高壓電纜，主要用於遠距離的電力傳輸。
故障原因
高壓電纜電纜是供電設備與用電設備之間的橋樑，起傳輸電能的作用。套用廣泛，因此故障也經常發生，下面簡要的分析高壓電纜常見問題產生的原因，按照故障產生的原因進行分類大致分為以下幾類：廠家製造原因、施工質量原因、設計單位設計原因、外力破壞四大類。
廠家製造原因
廠家製造原因根據發生部位不同，又分為電纜本體原因、電纜接頭原因、電纜接地系統原因三類。
電纜本體製造原因
一般在電纜生產過程中容易出現的問題有絕緣偏心、絕緣禁止厚度不均勻、絕緣內有雜質、內外禁止有突起、交聯度不均勻、電纜受潮、電纜金屬護套密封不良等，有些情況比較嚴重可能在竣工試驗中或投運後不久出現故障，大部分在電纜系統中以缺陷形式存在，對電纜長期安全運行造成嚴重隱患。
電纜接頭製造原因
高壓電纜接頭以前用繞包型、模鑄型、模塑型等類型，需要現場製作的工作量大，並且因為現場條件的限制和製作工藝的原因，絕緣帶層間不可避免地會有氣隙和雜質，所以容易發生問題。國內普遍採用的型式是組裝型和預製型。
電纜接頭分為電纜終端接頭和電纜中間接頭，不管什麼接頭形式，電纜接頭故障一般都出現在電纜絕緣禁止斷口處，因為這裡是電應力集中的部位，因製造原因導致電纜接頭故障的原因有應力錐本體製造缺陷、絕緣填充劑問題、密封圈漏油等原因。
電纜接地系統
電纜接地系統包括電纜接地箱、電纜接地保護箱(帶護層保護器)、電纜交叉互聯箱、護層保護器等部分。一般容易發生的問題主要是因為箱體密封不好進水導致多點接地，引起金屬護層感應電流過大。另外護層保護器參數選取不合理或質量不好氧化鋅晶體不穩定也容易引發護層保護器損壞。
施工質量原因
因為施工質量導致高壓電纜系統故障的事例很多，主要原因有以下幾個方面：一是現場條件比較差，電纜和接頭在工廠製造時環境和工藝要求都很高，而施工現場溫度、濕度、灰塵都不好控制。二是電纜施工過程中在絕緣表面難免會留下細小的滑痕，半導電顆粒和砂布上的沙粒也有可能嵌入絕緣中，另外接頭施工過程中由於絕緣暴露在空氣中，絕緣中也會吸入水分，這些都給長期安全運行留下隱患。三是安裝時沒有嚴格按照工藝施工或工藝規定沒有考慮到可能出現的問題。四是竣工驗收採用直流耐壓試驗造成接頭內形成反電場導致絕緣破壞。五是因密封處理不善導致。中間接頭必須採用金屬銅外殼外加PE或PVC絕緣防腐層的密封結構，在現場施工中保證鉛封的密實，這樣有效的保證了接頭的密封防水性能。
設計原因
因電纜受熱膨脹導致的電纜擠傷導致擊穿。交聯電纜負荷高時，線芯溫度升高，電纜受熱膨脹，在隧道內轉彎處電纜頂在支架立面上，長期大負荷運行電纜蠕動力量很大，導致支架立面壓破電纜外護套、金屬護套，擠入電纜絕緣層導致電纜擊穿。
選購注意事項
1、電線表面標誌
根據國家標準規定，電線表面應有製造廠名、產品型號和額定電壓的連續標誌。這有利於在電線使用過程中發生問題時能及時找到製造廠，消費者在選購電線時務必注意這一點。同時消費者在選購電線時應注意合格證上標明的製造廠名、產品型號、額定電壓與電線表面的印刷標誌是否一致，防止冒牌產品。
2、電線外觀
消費者在選購電線時應注意電線的外觀應光滑平整，絕緣和護套層無損壞，標誌印字清晰，手摸電線時無油膩感。從電線的橫截面看，電線的整個圓周上絕緣或護套的厚度應均勻，不應偏芯，絕緣或護套應有一定的厚度。
3、導體線徑
消費者在選購電線時應注意導體線徑是否與合格證上明示的截面相符，若導體截面偏小，容易使電線發熱引起短路。建議家庭照明線路用電線採用1.5平方毫米及以上規格；空調、微波爐等用功率較大的家用電器應採用2.5平方毫米及以上規格的電線。
4、規範使用
應規範布線，固定線路最好採用BV單芯線穿管子，注意在布線時不要碰壞電線,在房間裝潢時不要碰壞電線；在一路線里中間不要接頭；電線接入電器箱(盒)時不要碰線。
施工注意事項
1．電纜在裝卸車時應採用三腳架或吊車。嚴禁由車上直接猛力推落地面，以免電纜軸摔壞和損壞電纜。電纜裝好車後，必須用結實的繩子將電纜固定牢固，雙向墊上斜木以免行車中途急剎車或上下坡時滾動傷人。
2．電纜敷設時，應選擇堅實平坦地面支撐電纜軸。使用的絲桿千斤頂支架，應轉動靈活。電纜軸架起與放落時，必須保持端面垂直水平面，電纜捲筒軸線需平行於水平面。
3．電纜軸上保護板拆除後，要把帶釘板子集中堆放，以免釘子紮腳。軸筒上的余釘要處理好，以免掛衣扎手傷人。
4．鋸斷舊電纜時，必須停電、放電、驗電，然後將電纜芯接地，並辦理工作許可手續。四芯電纜的零線芯要拆開。鋸斷以前必須與電纜圖紙對照；檢查是否確實相符，有條件時應使用探測器驗證，然後用接地帶木柄的鐵釺或者使用帶接地線的鋼鋸釘入電纜芯後方可工作。使用鐵鋸和鐵釺的工作人員應戴絕緣手套並站在絕緣墊上。接地線用截面積為10平方毫米以上的銅線，接地極可用圓鋼打入地面0.6米以下。布放光纜必須嚴密組織並有專人指揮，牽引過程中應有良好聯絡手段。光纜布放完畢，應檢查光纖是否良好。光纜端頭應做密封防潮處理，不得浸水。
5.光纜穿入管道或管道拐彎或有交*時，應採用導引裝置或喇叭保護管，不得損傷光纜外護層，光纜一次牽引長度一般不應大於1000米，超長時應採用∞字分段牽引。
關於電資源的相關知識
| 節約用電對發展國民經濟有重要意義。電能是由一次能源（煤、石油、天然氣、水利資源等）轉換而成的二次能源。耗電量的減少可以使發電、輸變電所需要的設備容量減少，節約能源方面的投資。 |
