DFW系列高壓電纜分支箱,廣泛用於10KV電纜系統的節點連線,是電纜從開關櫃出線後進行匯集與分接的主要電氣設備。分支箱的電纜接頭採用高等級絕緣的進口橡膠緊包覆絕緣,無裸露帶電體;帶開關的分支箱的開關均採用SF6絕緣負荷開關 。 DFW分支箱設計為戶外免維護運行,安全可靠,其防護等級IP33~IP66,地下分接頭可耐洪水淹浸。該產品廣泛用於城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其它場合的配電網,特別適合城市電網改造工程,可大大節省電氣設備和電纜投資,提高供電可靠性。

概述

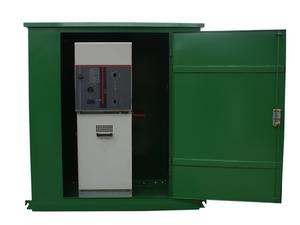

高壓電纜分支箱 高壓電纜分支箱

高壓電纜分支箱在電力系統10kV配網電纜化工程中,以一種經濟、可靠、維護方便的接線方式替代原配網架空線中大量的分支成為一大難題,而電纜分支箱的出現徹底解決了這個問題,並且以它全絕緣、全密封的特性而使線路故障率大為降低,成為配網電纜化工程的首選設備。其簡單、方便、靈活的聯接組合方式,使它在某些場合下,可代替環網櫃;必要場合下,可埋在地下或浸於水中,節省了設備和電纜的投資,提高了供電的可靠性,廣泛適用於商業中心、工業園區及城市密集區。電纜分支箱按照結構形式和電纜接頭種類的不同可分為美式電纜分支箱、歐式電纜分支箱和帶開關的電纜分支箱三種。

分類

美式電纜分支箱

美式電纜分支箱是一種廣泛套用於北美地區電力配網系統中的電纜化工程設備,它以單向開門、橫向多通母排為主要特點,具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主迴路和200A分支迴路兩種。600A主迴路採用旋入式螺栓固定連線;200A分支迴路採用拔插式連線,且可以帶負荷拔插。美式電纜分支箱所採用的電纜接頭符合IEEE 386標準。

功能和特點

全絕緣、全密封結構,無需絕緣距離,可靠保證人身安全。

防塵、抗洪水、耐腐蝕、免維護,既可用於戶外,也可浸在水中,適用任何惡劣環境。

組合極為靈活,進出線分支可達八路,滿足多種接線要求。

體積小、結構緊湊、安裝簡單、操作方便。

200A分支電纜接頭可作為負荷開關,帶負荷拔插,並具有隔離開關的特點。

可接短路故障指示器,便於迅速查找電纜故障。

有多種箱體材質可選擇:普通鋼配軍品綠色、鏡面不鏽鋼、不鏽鋼配軍品綠色等。

歐式電纜分支箱

歐式電纜分支箱是近幾年來廣泛用於電力配網系統中的電纜化工程設備,它的主要特點是雙向開門、利用穿牆套管作為連線母排,具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所採用的電纜接頭符合 DIN47636 標準。一般採用額定電流630A螺栓固定連線式電纜接頭

功能和特點:

全絕緣、全密封、全防護、全工況。

進出線靈活,實際套用最多有8分支進出線。

抗洪水、抗污穢、抗凝露、抗凝霜、耐腐蝕。

體積小、結構緊湊、安裝簡單、操作方便。

可安裝帶電指示器,提示操作人員線路帶電。

可安裝SF6開關。

可安裝電纜型故障指示器,便於迅速查找電纜故障。

有多種箱體材質可選擇:普通鋼配軍品綠色、鏡面不鏽鋼、不鏽鋼配軍品綠色。

環網型電纜分支箱

採用的開關是目前環網櫃中使用較多的頻繁操作型SF6負荷開關,可選配SFL型兩工位開關外加EL接地開關,也可選配FLN36-12型三工位SF6負荷開關。在正常條件下可安全運行20年以上。

進出線電纜頭及絕緣護套可選配普通型和加強絕緣型,設備均可達到全密封、無外露帶電體、防凝露、防塵埃的效果。如果選用加強絕緣型的電纜頭(矽橡膠預製插入式電纜終端)更可達到防洪水浸淹的水平。

開關和箱體之間設定了“五防“聯鎖機構,進出線均裝有高壓帶電顯示裝置,檢修和操作安全可靠。箱體採用2mm厚的不鏽鋼板製造,外表面噴塗成環保綠色或用戶指定顏色,外觀小巧,結構緊湊,占地面積較小。分支箱接線非常靈活,適用於截面為400平方毫米及以下所有電纜,帶1台開關的分支箱最多可達到二進七出。

使用環境

使用場所 戶外
適應環境溫度 -30℃-50℃
最高日平均氣溫 不大於30℃
最高年平均氣溫 不大於20℃
風速 不大於35m/s
空氣相對濕度 不大於90%
地面傾斜度 不大於5°
地震耐受能力 8級
抗污穢等級 3級
海拔高度 不大於2000m
安裝地點無火災、爆炸危險、化學性腐蝕及劇烈震動
