漸開線測量儀

漸開線測量儀

測量漸開線齒形的齒輪測量工具(見長度測量工具)。

常見的有單盤式和萬能式兩種。

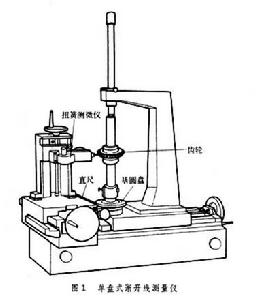

單盤漸開線測量儀 採用基圓盤直尺機構,以展成法(見齒輪測量)進行測量(圖1)。可測齒輪的最大直徑一般不大於 600毫米。測量不同直徑的齒輪時,需要配以相應的基圓盤。它適用於大批量生產中測量5~6級精度的齒輪,精度高的可測3~4級精度的齒輪。
漸開線測量儀漸開線測量儀
漸開線測量儀漸開線測量儀

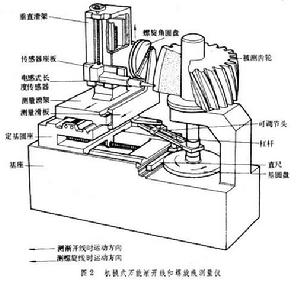

萬能漸開線測量儀 主要有3種。①機械式萬能漸開線和螺鏇線測量儀(圖2)。它採用槓桿式基圓可調機構,以展成法測量。測量滑架與測量滑板可以固定成一體,因此測量滑架移動時,通過可調節頭、槓桿帶動直尺使基圓盤和被測齒輪轉動。可調節頭軸心線和電感式長度感測器測頭的刃口位於與被測齒輪基圓相切的同一平面內,所以刃口相對於被測齒輪的運動軌跡是漸開線,將這一運動軌跡與被測齒形比較,齒形誤差即由長度感測器轉換為電信號,並由記錄器繪出誤差曲線圖。利用定基圓座可以按被測齒輪基圓半徑確定可調節頭軸心線與主軸軸心線間的距離,所以不需更換基圓盤即可測量不同直徑的齒輪。圖2中的測量機構還可測量螺鏇線誤差。測量前,利用光學分度頭(圖中未表示)調整螺鏇角圓盤的直槽的傾斜角,使之等於基圓螺鏇角,並使測量滑架與測量滑板鬆開。當垂直滑架移動時,通過螺鏇角圓盤、測量滑板、可調節頭、槓桿帶動直尺使基圓盤和被測齒輪轉動來測量螺鏇線誤差。機械式萬能漸開線測量儀可測直徑達2000毫米以上的齒輪,按被測齒輪直徑不同,可測4~6級精度的齒輪。②採用圓光柵、長光柵或雷射干涉儀等作為坐標測量系統和電子計算機等作為控制、數據處理系統,以法線展開角坐標法測量的電子式萬能漸開線測量儀。它可測3~5級精度的齒輪。③利用直角坐標法測量的上置式萬能漸開線測量儀,有機械式和電子式兩種。前者由人工進行數據處理,效率極低,精度也不高;後者採用兩個長光柵測量系統和電子計算機等分別作為直角坐標測量系統和控制、數據處理系統,測量效率和精度都較高,適宜於測量直徑1000毫米以上、5級精度以上的大齒輪。
