簡介
是加工各種圓柱齒輪、錐齒輪和其他帶齒零件齒部的工具機。齒輪加工工具機的品種規格繁多，有加工幾毫米直徑齒輪的小型工具機，加工十幾米直徑齒輪的大型工具機，還有大量生產用的高效工具機和加工精密齒輪的高精度工具機。
齒輪加工工具機廣泛套用在汽車、拖拉機、工具機、工程機械、礦山機械、冶金機械、石油、儀表、飛機和太空飛行器等各種機械製造業中。
加工各種圓柱齒輪、錐齒輪和其他帶齒零件齒部的工具機。齒輪加工工具機的品種規格繁多，有加工幾毫米直徑齒輪的小型工具機,加工十幾米直徑齒輪的大型工具機,還有大量生產用的高效工具機和加工精密齒輪的高精度工具機。在汽車、拖拉機、工具機、工程機械、礦山機械、冶金機械、石油、儀表、飛機和太空飛行器等各種機械製造業中廣泛套用齒輪加工工具機。齒輪加工工具機主要分為圓柱齒輪加工工具機和錐齒輪加工工具機兩大類。
發展沿革
古代的齒輪是用手工修銼成形的。1540年，義大利的J.托里亞諾在製造鐘錶時製成一台使用鏇轉銼刀的切齒裝置。1783年，法國的S.勒內製成使用銑刀的齒輪加工工具機，並有切削齒條和內齒輪的附屬檔案。1820年前後，英國的J.懷特製造出第一台既能加工圓柱齒輪又能加工圓錐齒輪的工具機。具有這一性能的工具機到19世紀後半葉又有發展。1835年，英國的J.B.惠特沃思獲得蝸輪滾齒機的專利。1858年，C.席勒取得圓柱齒輪滾齒機的專利。以後迭經改進，至 1897年德國的 H.普福特製成帶差動機構的滾齒機，才圓滿解決了加工斜齒輪的問題。在製成齒輪形插齒刀後，美國的E.R.費洛斯於1897年製成了插齒機。
20世紀初，由於汽車工業的需要，各種磨齒機相繼問世。1930年左右在美國製成剃齒機,1956年製成珩齒機。60年代以後，現代技術在一些先進的圓柱齒輪加工工具機上獲得套用：在大型工具機上採用數字顯示指示移動量和切齒深度；在滾齒機、插齒機和磨齒機上採用電子伺服系統和數字控制系統代替機械傳動鏈和交換齒輪；用設有故障診斷功能的可程式序控制器控制工作循環和變換切削參數；發展了數字控制非圓齒輪插齒機和適應控制滾齒機；在滾齒機上用電子感測器檢測傳動鏈運動誤差，並自動反饋補償誤差等。
1884年，美國的H.比爾格拉姆發明了採用單刨刀按展成法加工的直齒錐齒輪刨齒機。1900年，美國的O.J.比爾設計了雙刀盤銑削直齒錐齒輪的工具機。由於汽車工業的需要，1905年在美國製造出帶有兩把刨刀的直齒錐齒輪刨齒機，又於1913年製成弧齒錐齒輪銑齒機。1923年，出現了準漸開線齒錐齒輪銑齒機。30年代研製成能把直齒錐齒輪一次拉削成形的拉齒機，主要用於汽車差動齒輪的製造。40年代，為適應航空工業的需要，發展了弧齒錐齒輪磨齒機。1944年，在瑞士厄利康公司製成延長外擺線齒錐齒輪銑齒機。從50年代起，又發展了用雙刀體組合式端面銑刀盤加工延長外擺線齒錐齒輪的銑齒機、剃齒機等。
各種齒輪加工工具機
滾齒機是用滾刀按展成法粗、精加工直齒、斜齒、人字齒輪和蝸輪等，加工範圍廣，可達到高精度或高生產率；插齒機是用插齒刀按展成法加工直齒、斜齒齒輪和其他齒形件，主要用於加工多聯齒輪和內齒輪；銑齒機是用成形銑刀按分度法加工，主要用於加工特殊齒形的儀表齒輪；剃齒機是用齒輪式剃齒刀精加工齒輪的一種高效工具機；磨齒機是用砂輪，精加工淬硬圓柱齒輪或齒輪刀具齒面的高精度工具機；珩齒機是利用珩輪與被加工齒輪的自由嚙合，消除淬硬齒輪毛刺和其他齒面缺陷的工具機；擠齒機是利用高硬度無切削刃的擠輪與工件的自由嚙合，將齒面上的微小不平碾光，以提高精度和光潔程度的工具機；齒輪倒角機是對內外嚙合的滑移齒輪的齒端部倒圓的工具機，是生產齒輪變速箱和其他齒輪移換機構不可缺少的加工設備。圓柱齒輪加工工具機還包括齒輪熱軋機和齒輪冷軋機等。
錐齒加工工具機主要用於加工直齒、斜齒、弧齒和延長外擺線齒等錐齒輪的齒部。
直齒錐齒輪刨齒機是以成對刨齒刀按展成法粗、精加工直齒錐齒輪的工具機，有的工具機還能刨制斜齒錐齒輪，在中小批量生產中套用最廣。
齒輪刀具雙刀盤直齒錐齒輪銑齒機使用兩把刀齒交錯的銑刀盤，按展成法銑削同一齒槽中的左右兩齒面，生產效率較高，適用於成批生產。由於銑刀盤與工件無齒長方向的相對運動，銑出的齒槽底部呈圓弧形，加工模數和齒寬均受到限制。這種工具機也可配以自動上下料裝置，實現單機自動化。
直齒錐齒輪拉銑機是在一把大直徑的拉銑刀盤的一轉中，從實體輪坯上用成形法切出一個齒槽的工具機。它是錐齒輪切削加工工具機中生產率最高的工具機，由於刀具複雜，價格昂貴，而且每種工件都需要專用刀盤，只適用於大批大量生產。工具機一般都帶有自動上下料裝置。
弧齒錐齒輪銑齒機以弧齒錐齒輪銑刀盤，按展成法粗、精加工弧齒錐齒輪和準雙曲面齒輪的工具機，有精切機、粗切機和拉齒機等變型。
弧齒錐齒輪磨齒機是用於磨削淬硬的弧齒錐齒輪，以提高精度和光潔程度的工具機，其結構與弧齒錐齒輪銑齒機相似，但以砂輪代替銑刀盤，並裝有砂輪修整器，也可磨削準雙曲面齒輪。
齒輪刀具延長外擺線齒錐齒輪銑齒機是利用延長外擺線齒錐齒輪銑刀盤，或雙刀體組合式端面銑刀盤，按展成法連續分度切齒的工具機。切齒時，搖台銑刀盤和工件均作連續鏇轉運動，同時搖台作進給運動加工一個工件搖台往復一次。銑刀盤和工件的連續鏇轉使工件獲得一定齒數的連續分度，並形成齒長曲線。搖台的鏇轉和工件的附加運動結合起來，產生展成運動，使工件獲得齒形曲線。
準漸開線齒錐齒輪銑齒機用錐度滾刀，按展成法連續分度切齒的工具機。切齒時，錐度滾刀首先以大端切削，然後以它較小直徑的一端切削，為保證整個切削過程中切削速度一致，工具機靠無級變速裝置控制滾刀轉速在切齒時，搖台、滾刀和工件均作連續鏇轉運動，加工一個工件，搖台往復一次。搖台和工件的鏇轉通過差動機構產生展成運動，使工件獲得沿齒長為等高的齒形曲線。
錐齒輪加工工具機的配套設備有磨削銑刀盤和拉刀盤刀刃的磨刀機，配研成對錐齒輪的研齒機，檢驗成對錐齒輪嚙合接觸情況的錐齒輪滾動檢查機和防止齒部熱處理變形的淬火壓床等。
圓柱齒輪加工工具機
用於加工各種圓柱齒輪、齒條、蝸輪（見蝸桿傳動和其他帶齒的零件。常用的有滾齒機、插齒機、銑齒機、剃齒機等。
①滾齒機：用滾刀按展成法（見齒輪加工）粗、精加工直齒、斜齒、人字齒輪和蝸輪等，加工範圍廣，可達到高精度或高生產率。
②插齒機：用插齒刀按展成法加工直齒、斜齒齒輪和其他齒形件，主要用於加工多聯齒輪和內齒輪。
③銑齒機：用成形銑刀按分度法加工，主要用於加工特殊齒形的儀表齒輪。

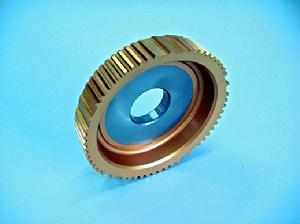

剃齒刀④剃齒機：用齒輪式剃齒刀精加工齒輪的一種高效工具機。
⑤磨齒機：用砂輪精加工淬硬圓柱齒輪或齒輪刀具齒面的高精度工具機。
⑥珩齒機：利用珩輪與被加工齒輪的自由嚙合，消除淬硬齒輪毛刺和其他齒面缺陷的工具機。
⑦擠齒機：利用高硬度無切削刃的擠輪與工件的自由嚙合，將齒面上的微小不平碾光，以提高精度和光潔程度的工具機。
⑧齒輪倒角機：對內外嚙合的滑移齒輪的齒端部倒圓的工具機，是生產齒輪變速箱和其他齒輪移換機構不可缺少的加工設備。
圓柱齒輪加工工具機還包括齒輪熱軋機和齒輪冷軋機等。
錐齒輪加工工具機
用於加工直齒、斜齒、弧齒和延長外擺線齒等錐齒輪的齒部。
①直齒錐齒輪刨齒機：以成對刨齒刀按展成法粗、精加工直齒錐齒輪的工具機，有的工具機還能刨制斜齒錐齒輪，在中小批量生產中套用最廣。
②雙刀盤直齒錐齒輪銑齒機：使用兩把刀齒交錯的銑刀盤按展成法銑削同一齒槽中的左右兩齒面，生產效率較高，適用於成批生產。由於銑刀盤與工件無齒長方向的相對運動,銑出的齒槽底部呈圓弧形,加工模數和齒寬均受到限制。這種工具機也可配以自動上下料裝置，實現單機自動化。
③直齒錐齒輪拉銑機：在一把大直徑的拉銑刀盤的一轉中從實體輪坯上用成形法切出一個齒槽的工具機。它是錐齒輪切削加工工具機中生產率最高的工具機，由於刀具複雜，價格昂貴，而且每種工件都需要專用刀盤，只適用於大批大量生產。工具機一般都帶有自動上下料裝置。
④弧齒錐齒輪銑齒機：以弧齒錐齒輪銑刀盤按展成法粗、精加工弧齒錐齒輪和準雙曲面齒輪的工具機，有精切機、粗切機和拉齒機等變型。
⑤弧齒錐齒輪磨齒機：用於磨削淬硬的弧齒錐齒輪，以提高精度和光潔程度，其結構與弧齒錐齒輪銑齒機相似，但以砂輪代替銑刀盤，並裝有砂輪修整器，也可磨削準雙曲面齒輪。
⑥延長外擺線齒錐齒輪銑齒機：利用延長外擺線齒錐齒輪銑刀盤（見齒輪加工刀具）或雙刀體組合式端面銑刀盤，按展成法連續分度切齒的工具機。切齒時，搖台、銑刀盤和工件均作連續鏇轉運動，同時搖台作進給運動，加工一個工件搖台往復一次。銑刀盤和工件的連續鏇轉使工件獲得一定齒數的連續分度，並形成齒長曲線。搖台的鏇轉和工件的附加運動結合起來,產生展成運動,使工件獲得齒形曲線。
漸開線拉刀⑦準漸開線齒錐齒輪銑齒機：用錐度滾刀按展成法連續分度切齒的工具機。切齒時，錐度滾刀首先以大端切削，然後以它較小直徑的一端切削，為保證整個切削過程中切削速度一致，工具機靠無級變速裝置控制滾刀轉速。在切齒時，搖台、滾刀和工件均作連續鏇轉運動，加工一個工件，搖台往復一次。搖台和工件的鏇轉通過差動機構產生展成運動，使工件獲得沿齒長為等高的齒形曲線。錐齒輪加工工具機的配套設備有磨削銑刀盤和拉刀盤刀刃的磨刀機，配研成對錐齒輪的研齒機，檢驗成對錐齒輪嚙合接觸情況的錐齒輪滾動檢查機和防止齒部熱處理變形的淬火壓床等。
