珩齒機

按螺鏇齒輪嚙合原理，用齒輪或蝸桿形狀的珩輪，帶動工件自動鏇轉，珩磨圓柱齒輪硬齒面的齒輪加工工具機。

珩齒機

正文

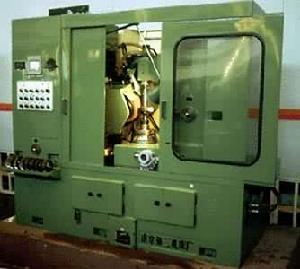

利用齒輪式或蝸桿式珩輪對淬火圓柱齒輪進行精加工的齒輪加工工具機。珩齒機是按螺鏇齒輪嚙合原理工作的，由珩輪帶動工件自由鏇轉。珩輪一般由塑膠和磨料製成。珩齒(見齒輪加工)的作用是降低齒面粗糙度，在一定程度上也能糾正齒向和齒形的局部誤差。珩齒生產效率較高。珩齒機廣泛套用於汽車、拖拉機和工具機等製造業。珩齒機按所用珩輪的型式分為兩種。①齒輪珩輪珩齒機：它的結構布局近似於剃齒機，分為珩輪位於工件上面和珩輪位於工件後面兩種型式。加工時珩輪與工件呈交叉軸嚙合狀態，工件由珩輪帶動鏇轉，同時工作檯作縱嚮往復移動。工作檯每一往復行程，珩輪反向一次，從而加工出齒的全長和兩齒側面。②蝸桿珩輪珩齒機：它的結構布局近似於蝸桿砂輪磨齒機，但在蝸桿珩輪和工件之間沒有傳動鏈聯繫，由前者帶動後者作自由鏇轉。（見彩圖）

珩齒機

配圖
