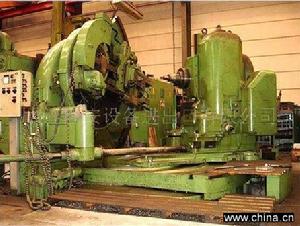

刨齒機

刨齒機，科技產品，是用成對刨齒刀按展成法粗﹑精加工直齒錐齒輪或斜齒錐齒輪齒部的齒輪加工工具機。

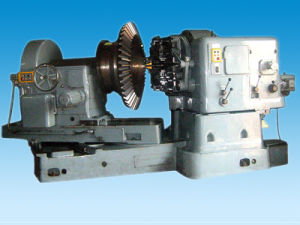

刨齒機

用成對刨齒刀按展成法粗﹑精加工直齒錐齒輪或斜齒錐齒輪齒部的齒輪加工工具機。

介紹

刨齒機可加工直徑小至5毫米﹑模數為0.5毫米﹐大到直徑為900毫米﹑模數為20毫米的工件。加工精度一般為7級(JB180-60)﹐適用於中小批量生產。直徑大於900毫米的直齒錐齒輪則在按靠模法加工的刨齒機上加工﹐最大加工直徑可達5000毫米。刨齒機的上﹑下刀架作直線往復的切削運動﹐整個刀架裝在搖台上﹐並隨搖台作一定角度的擺動﹐與工件的相應角度的正反迴轉運動一起構成展成運動。搖台每上下往復擺動一次﹐就完成一個齒的切削運動。這時工件隨床鞍退出﹐轉過一定角度進行分齒。然後床鞍又進到工作位置﹐開始切削第二個齒。床鞍的進退由進給鼓輪控制。全部齒切削完畢後工具機自動停止。工件主軸箱按工件的根錐角在床鞍上調整位置。一般直齒錐齒輪刨齒機的工件主軸與搖台等高﹐不能調整﹐只能加工直齒。有的刨齒機的工件主軸的高度可調整﹐並帶有切向刀架﹐可用以刨削斜齒錐齒輪。能刨削鼓形齒的刨齒機的刀架滑板有兩條可調導軌﹐使刀架的運動軌跡略呈曲線﹐以刨出鼓形。
