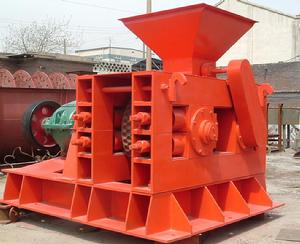

設備介紹
壓球機主要用於壓制難以成型的粉狀物料，其特點是成型壓力大、主機轉數可調、配有螺鏇送料裝置。
壓球機構造組成
壓球機 輪、蝸桿減速器轉動，將被 壓物料強制壓入主進料口。由於電磁調速電機恆矩特性，當螺鏇送料機的壓料量與主機所需物料量相等時，可以保持恆定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。
2、傳動部分，主傳動系統為：電動機--三角形帶---減速機---開式齒輪---軋輥。主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座後邊裝有液壓裝置。液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。
3、成型部分，主要指主機部分，核心部分是軋輥。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩衝作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。
壓球機工作基本原理
主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座後邊裝有液壓裝置。
螺鏇送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被 壓物料強制壓入主進料口。由於電磁調速電機恆矩特性，當螺鏇送料機的壓料量與主機所需物料量相等時，可以保持恆定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。
液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩衝作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。
技術介紹
工業氣化型多數採用粘結劑冷定成型工藝，從多數小化肥企業型煤生產線來看，成功的關鍵是粘結劑選擇，目前絕大部分的生產線採用腐植酸鈉技術，即用褐煤或風化煤加氫氧化鈉提取。我介紹的一種Mt新型粘結劑，它有以下特點：
一. MT粘結劑加水攪拌以後，是棕褐色液體，流動性好，表面張力小，濕潤性好，使用時不需要漚制，因此生產線簡單，生產過程不受氣候影響。
二. 遠離褐煤或風化煤產區的化肥廠，使用該粘結劑可以大大降低運輸成本。
壓球機機器的使用與保養
為了保證正常生產和機器的使用壽命，應配專人使用、保養和維護。
壓球機1.減速機要每季度更換齒輪油。
2.齒輪室要每班加齒輪油兩次
3.各部軸承要每年加黃油一次。
4.長時間不開機，要將各部余料清除乾淨。
5.開機前應詳閱說明書。
主要技術參數
| 型號性能 | XM-360 | XM-400 | XM-500 | XM-650 | XM-750 | XM-850 | XM-1000 | 說明 | ||
| 產量小時 | 4t/h | 8t/h | 11t/h | 18t/h | 25t/h | 35t/h | 40t/h | |||
| 年產 | 1萬t | 2萬t | 3萬t | 5萬t | 7萬t | 10萬t | 20萬t | |||
| 軋輥寬度 | 250mm | 280mm | 300mm | 336mm | 400mm | 500mm | 650mm(65Mn) | |||
| 軋輥直徑 | 360mm | 400mm | 500mm | 650mm | 750mm | 850mm | 1000mm | |||
| 功率 | 7.5kw | 11-15kw | 18.5-22kw | 20-30kw | 45kw 75kw | 90kw | 110kw | 根據物料 | ||
| 主軸轉速 | 18轉/分 | 15轉/分 | 13轉/分 | 13轉/分 | 13轉/分 | 10轉/分 | 10轉/分 | |||
| 減速器 | ZQ350 | ZQ400 | ZQ500 | ZQ650 | ZQ750 | ZQ850 | ZQ1000 | 標準配置 | ||
| ZQ400 | ZQ500 | ZQ650 | ZQ750 | 加強配置 | ||||||
| 壓力形式 | 斜鐵恆壓 | 斜鐵恆壓 | 斜鐵恆壓 | 斜鐵恆壓 | 斜鐵恆壓 | 斜鐵恆壓 | 斜鐵恆壓 | 任選一種 | ||
| 軸座拉桿 | 軸座拉桿 | 軸座拉桿 | 液壓式 | 液壓式 | 液壓式 | 液壓式 | ||||
| 液壓恆壓互換 | 液壓恆壓互換 | 液壓恆壓互換 | 液壓恆壓互換 | 液壓恆壓互換 | 液壓恆壓互換 | 液壓恆壓互換 | ||||
| 壓輥材質 | 65Mn | 65Mn | 65Mn | 65Mn | 65Mn | 65Mn | 65Mn | 鑄造 | 任選一種 | |
| 9cr2mn | 9cr2mn | 9cr2mn | 9cr2mn | 9cr2mn | 鍛造 | |||||
| 結構形式 | 雙軸單壓式 | 雙軸單壓式 | 雙軸單壓式 | 雙軸單壓式 | 雙軸單壓式 | 雙軸單壓式 | 雙軸單壓式 | 任選一種 | ||
| 四軸雙壓式 | 四軸雙壓式 | 四軸雙壓式 | 四軸雙壓式 | 四軸雙壓式 | 四軸雙壓式 | 四軸雙壓式 | ||||
| 主軸軸承 | 319*4 | 319*4 | 2097724*4 | 2097732*4 | 2097732*4 | 2097734*4 | 2097744*4 | |||
| 主軸 | ∮95mm | ∮110mm | ∮135mm | ∮165mm | ∮165mm | ∮180mm | ∮225mm | |||
| 45#鋼 | 45#鋼 | 鍛件 | 鍛件 | 鍛件 | 鍛件 | 鍛件 | 調質 | |||
| 球形尺寸 | 用戶自定 | 用戶自定 | 用戶自定 | 用戶自定 | 用戶自定 | 用戶自定 | 用戶自定 | 常用15-30mm 30-60mm |
