礦粉壓球機

礦粉壓球機

礦粉壓球機主要是用於有色和黑色金屬礦粉的制球造塊,直接進爐冶煉,提高附加值。而凡是冶金行業廢料,輔料需上爐的,都需要礦粉壓球機來完成。礦粉壓球機主要壓制各種鐵粉、礦粉、氧化鐵皮、鋼渣、耐材等,凡是有粉狀物需燒煉的物料都需要礦粉壓球機。以前我國冶金行業石灰粉料大多被廢棄,或改做其它用途,造成資源的極大浪費,隨著資源能源的日益緊張,冶金行業石灰粉料的利用越來越受到人們的重視。自2002年來冶金行業有關院所經過科學研究,解決了這個問題,即採用高壓粉料壓球機,將出窯粉料壓製成球塊,供冶煉使用,目前,國外的部分鋼廠和我國的寶鋼,鞍鋼等已經使用。

基本信息

簡介

礦粉壓球機礦粉壓球機

礦粉壓球機主要壓制各種鐵粉、礦粉氧化鐵皮、鋼渣、耐材等,凡是有粉狀物需燒煉的物料都需要礦粉壓球機。以前我國冶金行業石灰粉料大多被廢棄,或改做其它用途,造成資源的極大浪費,隨著資源能源的日益緊張,冶金行業石灰粉料的利用越來越受到人們的重視。自2002年來冶金行業有關院所經過科學研究,解決了這個問題,即採用高壓粉料壓球機,將出窯粉料壓製成球塊,供冶煉使用,目前,國外的部分鋼廠和我國的寶鋼,鞍鋼等已經使用。

礦粉壓球機質量可靠,一機多用,壓力強大,適合大、中、小型企業具有一定生產規模的生產線使用。適用於工業造氣、鍋爐型、冷壓型焦點、點火型煤、民用型煤、民用冶金、耐材、醫藥等材料的各種成型。礦粉壓球機經多年工業使用及改進,與其它同類產品相比較,礦粉壓球機具有成球率高、消耗功率小,結構緊湊便於檢修調試等明顯優點。

用途

礦粉壓球機可用來壓制煤粉、鐵粉、焦煤、鋁粉、鐵屑、氧化鐵皮、碳粉、炭粉、礦渣、石膏、尾礦、污泥、高嶺土、活性炭、焦末等各種粉末、粉料、廢料、廢渣,廣泛套用於耐材、電廠、冶金、化工能源、運輸、供暖等行業,經壓球機製作成型後的物料,節能環保,便於運輸,提高了對廢料的利用率,具有良好的經濟效益和社會效益。

礦粉壓球機是將原料經過粉碎後直接上機生產,無需加水。主要壓制各種鐵粉、礦粉、氧化鐵皮、鋼渣、耐材等。凡是有粉狀物需燒煉的物料都需要礦粉壓球機。高壓力、高強度礦粉用壓球機,凡是冶金行業廢料,輔料需上爐的,都需要礦粉壓球機來完成。比如:除塵灰、池泥、氧化皮、鋼渣、鐵精粉、鋁灰粉、矽錳礦粉等等。

構造組成

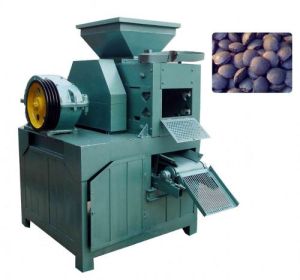

礦粉壓球機礦粉壓球機

1、給料部分,主要是實現定量給料來保證物料均勻進入對輥間。螺鏇送料裝置由電磁調速電機驅動,經皮帶輪、蝸桿減速器轉動,將被 壓物料強制壓入主進料口。由於電磁調速電機恆矩特性,當螺鏇送料機的壓料量與主機所需物料量相等時,可以保持恆定的供料壓力使球團質量穩定。如供料量過大,則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。

2、傳動部分,主傳動系統為:電動機--三角形帶---減速機---開式齒輪---軋輥。主機由電磁調速電機提供動力,經皮帶輪、圓柱齒輪減速機,通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座後邊裝有液壓裝置。液壓保護裝置是由液壓泵將高壓油打入液壓缸,使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。

3、成型部分,主要指主機部分,核心部分是軋輥。當兩壓輥之間進料過多或進入金屬塊時,液壓缸活 壓球機塞桿受壓過載,液壓泵會停機、蓄能器對壓力變化起緩衝作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥,系統壓恢復正常,可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力,生產機動靈活。

工作原理

礦粉壓球機輥皮採用65錳鑄造。經特殊熱處理後硬度可達58度以上。輥皮採用組合裝配,磨損後可更換。礦粉壓球機有緩衝裝置,可更好地保護設備免遭硬物衝擊。礦粉壓球機設計有球碗可調裝置使兩輥皮球碗永遠在可調範圍之內,永不錯位。

結構原理礦粉壓球機是主電機:經v形帶,傳至減速器,減速器通聯軸器, 傳至主動軸再由一對開式齒輪,保證兩輥軸同步(等速反向)其中被動輥液壓油缸的活塞頂住(恆壓式的由斜鐵頂住),由液壓迴路及液控制閥和蓄能器保證系統壓力,物料由貯料倉經定量設備均勻地進入成型機料斗,通過料斗上的調節閘板調節,使物料均勻的進入對輥中間,等速反向運轉的對輥進行壓縮物料的單位成型壓力由小變大,在對輥中心連線處成型壓力達到最大值,物料過該線後,成型壓力迅速變小使物料進入脫球狀 ,順利脫球。

具體工藝

出窯石灰經過篩選,小於3mm的粉料進入高壓粉料壓球機壓球,球塊規格為35mm*25mm*15mm(長*寬*厚),也可按照需方要求定製,獲得球塊體積密度1.9-2.2g/cm3,墜落強度和塊狀石灰相當。壓球後經過篩選,合格球塊進入成品倉供冶煉使用 。

主要技術參數

設備型號 理論產量 配套減速器 電機功率 調壓方式
GQ400 3-5噸/小時 ZQ400 11KW 機械
GQ500 5-8噸/小時 ZQ500 18.5KW 機械
GQ650 12-15噸/小時 ZQ650 37KW 機械
GQ850 16-20噸/小時 ZQ1000 55KW 機械或液壓調整
GQ1000 25-30噸/小時 按需配置 75-90kw 液壓調整

安裝說明

“安裝便捷”是壓球機的特色,但不同品牌壓球機其人性化設計依舊參齊不齊。不少國際知名品牌在提供人性化產品之餘,更具備一套即時有效的安裝、調試、故障排除解決方案。在這裡,簡要地提出實際工程中常見的注意事項及故障排除的有效方法。只有正確的安裝及得當的維護,才能讓壓球機發揮出其應有的熠熠光彩。

壓球機的安裝

安裝壓球機前應嚴格按照電氣規範進行管線敷設,將強電與弱電信號線隔離穿敷,避免干擾。在室外空曠環境,應採取獨立的外部防雷措施。球機本身也應保持良好的接地,防止靜電累積等對球機產生影響。安裝時要正確接好電源線、通信線和視頻線,連線時要仔細參照安裝說明的要求,以確認通信方式和相應的引腳定義。一般地,設備應在施工後期安裝,以避免施工現場的大量粉塵侵進球機,直接影響其使用效果和壽命。

注意事項

注意事項一:供電

為保證壓球機正常工作,供電電源不宜低於球機輸入電壓的標稱值。當標稱值為24VAC,電壓波動不宜超出±25%。球機常見工作電壓為24VAC。目前市場上存有220VAC型號球機,其實質將變壓器內置於球罩,變壓後給球機供電。布線時應強調強、弱電分開,以避免強電對弱電的干擾。球機內部空間有限,內置變壓器使強弱電共處,從而影響弱電信號。此外,內置變壓器會加重散熱負擔,從而增加了內置電路燒壞的可能性。 根據現場環境不同,可選擇本地220VAC轉24VAC,或遠程變壓、集中供電方式。集中供電時,應充分考慮傳輸線路對電能的損耗。選擇輸出功率較大的設備並適當提高輸出電壓,以承載線路壓降,如選擇28VAC輸出給遠程球機供電。

壓球機是否已獲得足夠的電力驅動?可通過萬用表測試,方法是在負載(球機)開啟的情況下用萬用表測量球機一端電源線的電壓,觀測電壓是否在球機許可範圍內。特別需要注意的是,室外球機在加熱器啟動或停止時,其消耗的功率相差甚遠,對室外球機供電時一定要考慮在最惡劣環境下球機所需的最大供電功率。當市電電壓波動超出+5%~-10%範圍時,應設交流穩壓裝置。可安裝UPS以提供不間斷穩定電源供給。

注意事項二:接地

壓球機的接地主要分為外殼接地和內部電氣接地。外殼接地主要用來防止靜電積累、電氣漏電等,室外球機還特別要加裝外部防雷措施。一般來說,安裝在立桿支架上的室外球機外殼由於鏇接在金屬支架上已自然形成接地保護,可不做特別處理。球機內部的數據線和視頻線都已做相應的接地處理,將球機內部的GND端與地線相連線,以確保設備有效接地。

注意事項三:地環迴路

即使設備有效接地,但球機和中心設備間不同地位的零電勢存在差異、電源負載存在不均衡,仍會引起接地電位差。該電位差通過同軸電纜形成的閉合迴路產生電流,引起干擾,從而影響視頻信號的正常傳輸,通常表現為圖像中間有水平方向的雜波。解決地環迴路問題最有效的辦法是在視頻傳輸中增加地環隔離器。現在室內/外裝球機視頻信號大多仍採用同軸電纜傳輸,且部分球機到中心設備較遠,較易形成地環迴路。如採用光端機進行信號傳輸,則能較有效地避免地環迴路的影響。

注意事項四:防水

室外壓球機安裝必須做防水處理。對於懸吊式安裝,球機與支架鏇合處存在間隙。若遇雨雪天氣,水會沿縫隙滲入內部造成危害。因此,安裝時應採取防水密封措施,杜絕雨水等從螺鏇接口處進進球機安裝支架的選擇也相當重要,推薦選用原配支架。原配支架充分考慮了防水問題,如以傾斜度設計使球機鏇接端略高。即使支架內進水也只會倒流至立柱內,而不會流人球機。因此,若用戶自行製作支架應充分考慮防水因素。支架內為何會有水滴?一般來說,白天溫度較高,立桿內的水汽進入支架。夜間溫度降低時,水汽就會冷凝成水滴,凝聚在支架沿壁。當支架無傾斜設計,或反方向傾斜時,水滴會沿壁流進球機,造成危害。為減少水汽進入支架,可將支架與立桿結合處用橡皮泥或矽膠等進行密封處理。

注意事項五:散熱

壓球機工作時的散熱問題也必須要考慮。市場上部分品牌球機無室外型號,因此不能直接套用於室外,必須加配室外護罩等配件。Pelco室外型球機其標配就包含有遮陽罩、加熱器、以及雙重散熱風扇等要件,使其能適應戶外惡劣的或極端的溫差環境。

設備調試

每個壓球機安裝完畢後應首先進行單體調試,這樣可以減少全系統調試時的負擔。Pelco的球機提供RJ45接口用於單體調試。通過RJ45接口把球機與調試工具包連線起來,可以調試球機的輸出圖像、雲台轉動、鏡頭拉伸等。亦可進進球機選單,進一步做初始設定。

故障排除

安裝壓球機前應嚴格按照電氣規範進行管線敷設,將強電弱電信號線隔離穿敷,避免干擾.在室外空曠環境,應採取獨立的外部防雷措施.球機本身也應保持良好的接地,防止靜電累積等對球機產生影響.安裝時要正確接好電源線、通信線和視頻線,連線時要仔細參照安裝說明的要求,以確認通信方式和相應的引腳定義.一般地,設備應在施工後期安裝,以避免施工現場的大量粉塵侵進球機,直接影響其使用效果和壽命。

保養

壓球機一般都在室外工作,承受風吹雨淋,所以很容易生鏽,根據經驗給出以下防鏽技巧。

1、防鏽漆:在鐵製品外塗礦物性油、油漆或燒制搪瓷、噴塑等。

2、化學除銹:也可用化學方法使鐵製品外貌天生一層緻密而穩定的氧化膜以防備鐵製品生鏽,重要是利用酸與金屬氧化物產生化學反應,從而撤除礦粉壓球機金屬外貌的鏽蝕產物的一種除銹方法,即通常所說的酸洗除銹,只能在車間內操縱。

3、電鍍、熱鍍:在鋼鐵外用電鍍、熱鍍等方法鍍上一層不易生鏽的金屬,如鋅、錫、鉻、鎳,這些金屬外貌都能構成一層緻密的氧化物薄膜,從而防備鐵製品和水、空氣等物質接觸而生鏽。

4、高壓水磨料除銹:利用高壓水射流的衝擊作用和水橇作用粉碎鏽蝕和塗層對鋼板的負荷力,其特點是無粉塵淨化,不毀傷鋼板,大大進步除銹服從可達15m2/h以上,除銹質量好,但除銹後的鋼板易易返銹,須塗裝專門的帶濕除銹塗料,礦粉壓球機對一般功能塗料的塗裝有較大影響。
