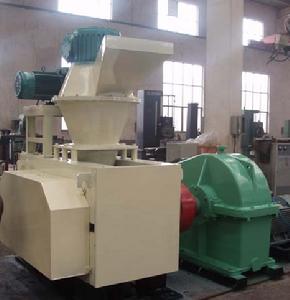

環保壓球機

環保壓球機主要用於壓制難以成型的粉狀物料，其特點是成型壓力大、主機轉數可調、配有螺旋送料裝置。

環保壓球機簡介

環保壓球機主要用於壓制各種鐵粉、礦粉、氧化鐵皮、鋼渣、耐材等，凡是有粉狀物需燒煉的物料都需要礦粉壓球機。

環保壓球機工作原理

主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被

動軸通過開式齒輪保證同步運行。被動軸承座後邊裝有液壓裝置。
螺旋送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被 壓物料強制壓入主進料口。由於電磁調速電機恆矩特性，當螺旋送料機的壓料量與主機所需物料量相等時，可以保持恆定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。
液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩衝作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。 壓球機

環保壓球機用途

環保壓球機可用來壓制煤粉、鐵粉、焦煤、鋁粉、鐵屑、氧化鐵皮、碳粉、炭粉、礦渣、石膏、尾

礦、污泥、高嶺土、活性炭、焦末等各種粉末、粉料、廢料、廢渣，廣泛套用於耐材、電廠、冶金、化工、能源、運輸、供暖等行業，經壓球機製作成型後的物料，節能環保，便於運輸，提高了對廢料的利用率，具有良好的經濟效益和社會效益。

環保壓球機構造組成

1、給料部分，主要是實現定量給料來保證物料均勻進入對輥間。螺旋送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被 壓物料強制壓入主進料口。由於電磁調速電機恆矩特性，當螺旋送料機的壓料量與主機所需物料量相等時，可以保持恆定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。
2、傳動部分，主傳動系統為：電動機--三角形帶---減速機---開式齒輪---軋輥。主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座後邊裝有液壓裝置。液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。
3、成型部分，主要指主機部分，核心部分是軋輥。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩衝作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。

技術參數

型號 性能	HDXM-360	HDXM-400	HDXM-500	HDXM-650	HDXM-750	HDXM-850	HDXM-1250	說明
產量	小時	4t/h	8t/h	11t/h	18t/h	25t/h	35t/h	70t/h	?
年產	1萬t	2萬t	3萬t	5萬t	7萬t	10萬t	20萬t	?
軋輥寬度	250mm	280mm	300mm	336mm	400mm	500mm	650mm	(65Mn)
軋輥直徑	360mm	400mm	500mm	650mm	750mm	850mm	1250mm	?
功率	7.5kw	11-15kw	18.5-22kw	20-30kw	45kw	75kw	130kw	根據物料
主軸轉速	18轉/分	15轉/分	13轉/分	13轉/分	13轉/分	10轉/分	10轉/分	?
減速器	ZQ350	ZQ400	ZQ500	ZQ650	ZQ750	ZQ850	ZQ1250	標準配置
ZQ400	ZQ500	ZQ650	ZQ750	?	?	?	加強配置
壓力形式	斜鐵恆壓	斜鐵恆壓	斜鐵恆壓	斜鐵恆壓	斜鐵恆壓	斜鐵恆壓	斜鐵恆壓	任選一種
軸座拉桿	軸座拉桿	軸座拉桿	液壓式	液壓式	液壓式	液壓式
液壓恆壓互換	液壓恆壓互換	液壓恆壓互換	液壓恆壓互換	液壓恆壓互換	液壓恆壓互換	液壓恆壓互換
壓輥材質	65Mn	65Mn	65Mn	65Mn	65Mn	65Mn	65Mn	鑄造	任選一種
?	?	9cr2mn	9cr2mn	9cr2mn	9cr2mn	9cr2mn	鍛造
合金鋼	合金鋼	合金鋼	合金鋼	合金鋼	合金鋼	合金鋼	壓鑄
結構形式	雙軸單壓式	雙軸單壓式	雙軸單壓式	雙軸單壓式	雙軸單壓式	雙軸單壓式	雙軸單壓式	任選一種
四軸雙壓式	四軸雙壓式	四軸雙壓式	四軸雙壓式	四軸雙壓式	四軸雙壓式	四軸雙壓式
主軸軸承	319*4	319*4	2097724*4	2097732*4	2097732*4	2097734*4	2097744*4
主軸	∮95mm	∮110mm	∮135mm	∮165mm	∮165mm	∮180mm	∮225mm	?
45#鋼	45#鋼	鍛件	鍛件	鍛件	鍛件	鍛件	調質
球形尺寸	用戶自定	用戶自定	用戶自定	用戶自定	用戶自定	用戶自定	用戶自定	常用30-60mm
