塔拉瓦級通用兩棲攻擊艦

塔拉瓦級通用兩棲攻擊艦

塔拉瓦級通用兩棲攻擊艦是美國海軍的兩棲作戰艦艇,它配載登入艇、兩棲車輛、直升機等,兼有兩棲攻擊艦和運輸艦的作戰能力。該級的首制艦“塔拉瓦”號於1971年1月動工。

簡介

LHA-1“塔拉瓦”級兩棲攻擊艦LHA-1“塔拉瓦”級兩棲攻擊艦

為了滿足美海軍艦船“均衡裝載”的需要,美國從70年代中期起開始建造了大型通用兩棲攻擊艦“塔拉瓦”Tarawa)級(LHA-1)。發展這種兩棲攻擊艦的主要原因有:

1.節約經費:這種艦綜合了美國兩棲攻擊艦船塢登入艦和武裝貨船的性能。它具有一艘兩棲攻擊艦裝載的登入兵直升機、一艘船塢登入艦裝載的登入兵和直升機、一艘船塢登入艦裝載的登入艇和一艘武裝貨船裝載的貨物的能力。若要完成同樣的裝載任務,需要三艘上述運輸艦來完成,這會使造艦經費增加約20%。

2.提高作戰的有效性:由於這種艦將登入兵及其裝備(如直升機、登入艇和各種車輛等)按比例地裝在一艘艦上,故可避免因一艘專用運輸艦被擊沉,而喪失登入部隊的作戰能力。從美侵越戰爭中表明,船塢登入艦和其他運輸艦已不能充分保證海軍加強陸戰營(登入第一梯隊的基本戰術單位)及其裝備迅速予以海運和上岸。因此,美海軍聲稱今後將大力發展新型通用兩棲攻擊艦

早在1969年財政年度新艦建造計畫中,批准建造“塔拉瓦”級的首艦,原計畫建造9艘,後決定建造5艘。第一艘艦“塔拉瓦”號於1971年11月15日開工建造,1976年5月29日服役,後四艘艦分別於1977~1980年服役,均在英格爾斯船廠建造。1974年美政府預計5艘艦全部費用為11億4千5百萬美元,即平均每艘費用為2億2千9百萬美元。在90年工初,該級艦進行了現代化改裝,例如用“密集陣”火炮代替了MK25“海麻雀”飛彈發射裝置,安裝了RAM反輻射飛彈發射裝置等。

“塔拉瓦”級艦的主要任務是運載海軍陸戰隊的一個加強營(約2000人)及其裝備,以支援登入戰。由於艦上設有指揮控制部位,並安裝先進的電子設備,因此還具有指揮艦的作用。

結構特點

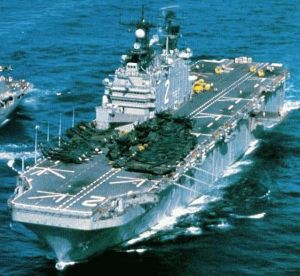

LHA-1“塔拉瓦”級兩棲攻擊艦LHA-1“塔拉瓦”級兩棲攻擊艦

“塔拉瓦”級服役後,美海軍的登入能力已顯著增強,能部署大約一萬名海軍陸戰隊員及其裝備,並提高其機動能力,使美國“在必要的時間把部隊送到必要的地點”,參加了1991年的海灣戰爭。這種艦的主要技術特點,簡要歸納如下。

1.多用途性

由於這種艦體現“均衡裝載”設計的概念,一艘“塔拉瓦”號能完成3~4艘一般登入運輸艦承擔的任務。因此,此級艦服役後,能提高艦隊的“靈活反應”能力,可相應地減少在役運輸艦隻的數量,並可節省燃油等費用。

2.作戰威力大

在登入戰中,這種艦除改進和增強了自身攻防能力外,主要具有三重威力,即出動直升機實施垂直包圍,出動垂直短距起降飛機提供近距離空中支援;出動登入車輛和登入艇進行登入攻擊。

3.具有指揮艦作用

由於艦上指揮和控制部位較多(例如登入特混艦隊指揮官控制中心、登入部隊作戰控制中心、戰術空中協調中心和換乘控制中心等),並裝有大量電子設備(如登入戰綜合戰術數據系統等),所以在登入戰中海陸空三軍協同行動時,可作為指揮艦使用。

4.承擔護航任務

由於艦上火力較強,可提供一定的海上火力支援和近距離空中支援,因此這種艦與其他艦隻一起,可擔負登入特混艦隊的護航任務。

5.完成後勤支援

在登入戰區域,這種艦還可作為醫院船(船上醫療設施齊全)。支援船和水面維修船使用。由於航速大和備品充足,它們能迅速抵達遭受災害的現場,及時提供醫療及衣食等必需品。艦上的電子設備,可為在艦上設立臨時的營救或撤退指揮所提供一切方便。

性能數據

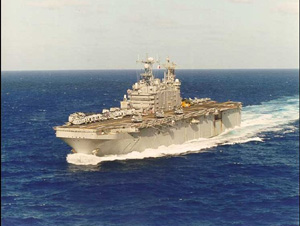

LHA-1“塔拉瓦”級兩棲攻擊艦LHA-1“塔拉瓦”級兩棲攻擊艦

滿載排水量:39967噸
艦長:254.2米
艦寬:40.2米

吃水:7.9米
發動機功率:52.2兆瓦
最高航速:24kn 續航力
經濟航速:20節
續航力:10000海里
船員:930人
直升機:19架 搭載人員:1703人
固定翼機:6架
飛行甲板長:250米
飛行甲板寬:36米
現役數量:5艘
建造數量:5艘
動力裝置:2台蒸汽輪機
推進器:雙軸,1部首側推裝置,670千瓦
艦員:930(軍官56)人

裝備情況

1.動力裝置

主動力系統:2台威斯汀豪斯公司的蒸汽輪機,70000馬力,雙軸。
1個艏助推器,900馬力。
電站:4台2500kW蒸汽輪機交流發電機;
2台2000kW柴油機交流發電機(應急用);
另有4台150kW柴油機,供電子設備使用。

2.武器

飛彈:2座通用動力公司的反輻射防空飛彈發射裝置(每座備彈21枚)。
艦炮:2門MK45 Mod.1 127mm火炮
6門MK2 42型25mm機關炮
2座MK15型六管20mm“密集陣”近程武器系統。
固定翼飛機:AV—8B“鷂”式垂直/短距起降飛機,需要時可代替一些直升機。
直升機:19架CH—53D“海上雄馬”或26架CH—46D/E“海上騎士”直升機

3.電子設備

雷達:1部SPS52C三坐標對空搜尋雷達;

1部SPS40B/C/D雷達;
 1套MK23目標捕獲系統;
  1部SPS67對海搜尋雷達;
  1部SPS64(V)9導航雷達;
  1部URN25“塔康”戰術導航雷達;
  1部SPN35A飛機進場控制雷達;
  1部SPN43B空中交通管制雷達;
  1部SPG60火控雷達;
  1部SPQ9A火控雷達;
  1部CIS MK XV敵我識別雷達。
火控系統:1套MK86 Mod4火炮火控系統;
  2部光電指揮儀。
電子戰系統:4座MK36 SRBOC六管固定式誘餌發射裝置;
  1套SLQ25“水精”魚雷誘餌系統;
  1套北約“海蚊”系統;
  1套SLQ49浮標假目標系統;
  1套AEB SSQ95系統;
  1套SLQ32V(3)組合式雷達偵察、干擾和欺騙電子戰系統。
作戰數據系統:1套登入戰綜合戰術數據系統。

4.軍運能力

陸戰隊隊員:1703名
登入艇:4艘LOU1610型通用登入艇;
或2艘通用登入艇和2艘LCM8機械化登入艇;
  或17艘LCM6機械化登入艇
 或45輛履帶式登入車;
  或4艘大型人員登入艇,另可帶1艘氣墊登入艇。
燃油:1200t航空燃油。

“塔拉瓦”級情況

美國海軍多用途兩棲攻擊艦。共建有5艘,首艦“塔拉瓦”號(LHAL)於1971年動工建造,1976年5月服役 。該級艦長249.9米,寬31.8米,吃水7.9米,滿載排水量39925噸,航速24節,續航能力10000海里/20節。可搭載6架AV-8B“海鷂”垂直起降戰鬥機、4架AH1-W“超級眼鏡蛇”攻擊直升機、12架CH-46“海上騎士”運輸直升機、9架CH-53“海種馬”運輸直升機和4架UH-1N“休伊”多用途直升機(或6架AV-8B“海鷂”垂直起降戰鬥機、12架CH-46“海上騎士”和9架CH-53“海種馬”運輸直升機);2艘LCU通用登入艇、1艘LCAC大型氣墊登入艇和4艘LCPL大型人員登入艇。 船員964人,其中軍官82人。一次可送載1900名陸戰隊員。艦上武器有:2座21單元“拉姆”(RAM)艦空飛彈發射架、2座MK15型6管20毫米“密集陣”近防系統和4門MK38型25毫米機關炮。

LHA-1“塔拉瓦”級兩棲攻擊艦LHA-1“塔拉瓦”級兩棲攻擊艦

 舷號   艦名   開工   下水   服役   退役   母港
LHA-2   塞班   1972.3.21   1974.7.18   1977.10.15
LHA-3   貝勞·伍德   1973.3.5   1977.4.11   1978
LHA-1   塔拉瓦   1971.11.5   1973.12.1   1976.5.29
LHA-5   佩利洛   1976.11.12   1978.11.29   1980.5.3
LHA-4   拿騷   1973.8.13   1978.1.2   1979.7.28
裝載能力:1703名登入人員;4艘LCU-1610型通用登入艇,或2艘通用登入艇(LCU)和2艘LCM-8型機械化登入艇,或17艘LCM-6型機械化登入艇,或45輛牽引登入車,或1艘氣墊登入艇和4艘輕型人員登入艇;1200噸航空燃料;19架CH-53直升機,或26架CH-46D、CH-46E直升機,需要時可由6架AV-8B戰鬥機替換部分直升機。

飛彈:2座“拉姆”近程艦空飛彈發射裝置。

艦炮:2座Mk-15“密集陣”近防武器系統,6座Mk-242型25毫米全自動艦炮,8挺12.7毫米機槍。

雷達:SPS-48E型三座標對空搜尋雷達,SPS-40E型對空搜尋雷達,Mk-23型目標捕獲系統,SPS-67(Ⅴ)3型對海搜尋雷達,SPS-64(Ⅴ)9型導航雷達,SPG-60型火控雷達,URN-25型“塔康”戰術導航系統,CIS Mk-XV型敵我識別雷達。

電子戰:4座Mk-36型6管固定式SRBOC誘餌發射裝置,SLQ-25“水精”拖曳式魚雷誘餌,北約“海蚊”SLQ-49型干擾浮標,SLQ-32(Ⅴ)3型電子戰系統。

指揮控制:ACDS-0型海軍戰術及先進作戰指揮系統,兩棲作戰戰術綜合數據系統,4A、11、14和16號數據鏈,SSR-1、WSC-3(UHF)、USC-38(EHF)衛星通信系統。


“塔拉瓦”級特點

LHA-1“塔拉瓦”級兩棲攻擊艦LHA-1“塔拉瓦”級兩棲攻擊艦

塔拉瓦級具有全通飛行甲板,右舷有一巨大的矩形艦島。直升機庫位於艦體後段飛行甲板下方,艦上有兩具升降機,一具位於左舷側,另一具位於艦尾飛行甲板中線。艦體內直升機庫層甲板的前方為各項的倉庫,如同硫磺島級一般,這些裝備由兩具小型升降機運送至飛行甲板上。直升機庫下方為一個巨大的船塢,可容納4艘1610級通用登入艇。艦上並裝有船側推力器,以利進入或離開船塢。

世界上首級真正的兩棲攻擊艦--- “硫磺島”級沒有攜帶通用登入艇,因此大部分人員和裝備只能換乘其它兩棲戰艦實施登入,在很大程度上限制了其兩棲作戰能力。鑒於此,美國海軍於70年代開始建造功能更齊全的“塔拉瓦”級多用途兩棲攻擊艦。

“塔拉瓦”級級艦外觀如同航空母艦,艦內除直升機機庫外,還備有船塢登入艦那樣的登入艇用船塢,可作為直升機攻擊艦、兩棲船塢運輸艦、登入物資運輸艦和兩棲指揮艦使用,能完成4~5艘登入運輸艦的任務。同時,由於該級艦將登入兵力及其裝備、直升機、登入艇和車輛等按比例裝載在一艘艦上,故可避免一艘專用運輸艦被擊沉而喪失登入部隊作戰能力,從而提高了其作戰效率。“塔拉瓦”級配有完善的醫療設備,因此還能作為醫院船。“塔拉瓦”級噸位大、航速快、續航力高,持續作戰能力強,因此適應遠洋作戰需要。

“塔拉瓦”級艦設有直通式飛行甲板、島式上層建築和機庫等與航母相同的設施。該級艦的島式上層建築位於艦中部右舷,上層建築頂部設有2個煙囪和2個格子桅。在飛行甲板上設有9個起降點,供直升機起降。飛行甲板上可供9~12架直升機同時操作。在飛行甲板尾部下方設有機庫,機庫長約65米,寬30米,高約8.5米,可容納19架CH-53D“海上種馬”大型直升機或26架CH-46“海上騎士”中型直升機。根據需要,也可將其中部分直升機換載為AV-8B“鷂”式垂直/短距起降飛機,以加強空中支援能力和對地攻擊能力。1991年參加海灣戰爭的該級“塔拉瓦”號和“拿騷”號就搭有部分“鷂”式飛機。

在艏部飛行甲板下面,設有面積為450平方米的進行適應性訓練的大艙室,艙室內的溫度可由人工控制,可模擬登入區的氣候條件。海軍陸戰隊員在登入作戰前,通常都要在該艙室進行臨戰狀況訓練。

艦上共設有2部升降機,艉部機庫甲板下設有81.6米長、23.8米寬、三層甲板高的塢艙,可容納4艘41米長的登入艇。塢艙前部從中間隔開,可通往車輛甲板。當壓載艙進水使艦艉下沉時,登入艇可通過艉門下水或進塢。艇只調度室將船塢分成兩部分:一部分供進塢艇用,一部分供出塢艇用,兩者互不影響。艇船以舌門與車輛甲板相連,車輛可進塢裝於艇,亦能進機庫或到飛行甲板裝於直升機。塢頂設一單軌,保證自動向登入艇提供物資。

該級艦的車輛甲板有兩層,其間以2塊上下坡板連線。一層是主車輛甲板,用於裝載坦克、裝甲車等重型車輛;一層是副車輛甲板,用於裝載吉普車等輕型車輛。當用登入艇運輸車輛時,車輛可沿下坡板直接降到塢艙甲板;當用直升機運輸車輛時,車輛可沿上坡板直接升到機庫甲板。車輛甲板裝載面積3135平方米。

LHA-1“塔拉瓦”級兩棲攻擊艦LHA-1“塔拉瓦”級兩棲攻擊艦

該級艦十分重視防火。機庫內用2個防火門分隔成三個部分,每個部分都設有一套自動滅火系統。此外,在塢艙、彈藥庫和貨艙等重要區域也都設有自動滅火系統。一旦發生火情,在30秒內即可把火熄滅。

“塔拉瓦”級裝備有對空飛彈、艦炮和近防武器系統、電子戰系統,具有較強的防空、反導能力。在登入戰中,該級艦具有3種能力:出動直升機實施垂直包圍;出動垂直/短距起降飛機進行空中支援;出動兩棲戰車和登入艇實施攻擊。由於艦上火力較強,可提供一定的海上火力支援和近距離空中支援,所以可與其它艦艇一起擔負對特混艦隊的護航任務。指揮控制、通信系統完備,使其也能作為陸海空三軍聯合登入作戰的指揮艦。

該級艦建成服役後,幾經現代化改裝,比如用“密集陣”近防武器系統替代“海麻雀”艦空飛彈,加裝2座“拉姆”近程艦空飛彈系統,拆除127毫米艦炮,增加起降AV-8B“鷂”式垂直/短距起降飛機的能力。

歷史發展

世界上首級真正的兩棲攻擊艦---“硫磺島”級沒有攜帶通用登入艇,因此大部分人員和裝備只能換乘其它兩棲戰艦實施登入,在很大程度上限制了其兩棲作戰能力。鑒於此,美國海軍於70年代開始建造功能更齊全的“塔拉瓦”級多用途兩棲攻擊艦。塔拉瓦級具有全通飛行甲板,右舷有一巨大的矩形艦島。直升機庫位於艦體後段飛行甲板下方,艦上有兩具升降機,一具位於左舷側,另一具位於艦尾飛行甲板中線。艦體內直升機庫層甲板的前方為各項的倉庫,如同硫磺島級一般,這些裝備由兩具小型升降機運送至飛行甲板上。直升機庫下方為一個巨大的船塢,可容納4艘1610級通用登入艇。艦上並裝有船側推力器,以利進入或離開船塢。
“塔拉瓦”級級艦外觀如同航空母艦,艦內除直升機機庫外,還備有船塢登入艦那樣的登入艇用船塢,可作為直升機攻擊艦、兩棲船塢運輸艦、登入物資運輸艦和兩棲指揮艦使用,能完成4~5艘登入運輸艦的任務。同時,由於該級艦將登入兵力及其裝備、直升機、登入艇和車輛等按比例裝載在一艘艦上,故可避免一艘專用運輸艦被擊沉而喪失登入部隊作戰能力,從而提高了其作戰效率。“塔拉瓦”級配有完善的醫療設備,因此還能作為醫院船。“塔拉瓦”級噸位大、航速快、續航力高,持續作戰能力強,因此適應遠洋作戰需要。
“塔拉瓦”級艦設有直通式飛行甲板、島式上層建築和機庫等與航母相同的設施。該級艦的島式上層建築位於艦中部右舷,上層建築頂部設有2個煙囪和2個格子桅。在飛行甲板上設有9個起降點,供直升機起降。飛行甲板上可供9~12架直升機同時操作。在飛行甲板尾部下方設有機庫,機庫長約65米,寬30米,高約8.5米,可容納19架CH-53D“海上種馬”大型直升機或26架CH-46“海上騎士”中型直升機。根據需要,也可將其中部分直升機換載為AV-8B“鷂”式垂直/短距起降飛機,以加強空中支援能力和對地攻擊能力。1991年參加海灣戰爭的該級“塔拉瓦”號和“拿騷”號就搭有部分“鷂”式飛機。
在艏部飛行甲板下面,設有面積為450平方米的進行適應性訓練的大艙室,艙室內的溫度可由人工控制,可模擬登入區的氣候條件。海軍陸戰隊員在登入作戰前,通常都要在該艙室進行臨戰狀況訓練。
艦上共設有2部升降機,艉部機庫甲板下設有81.6米長、23.8米寬、三層甲板高的塢艙,可容納4艘41米長的登入艇。塢艙前部從中間隔開,可通往車輛甲板。當壓載艙進水使艦艉下沉時,登入艇可通過艉門下水或進塢。艇只調度室將船塢分成兩部分:一部分供進塢艇用,一部分供出塢艇用,兩者互不影響。艇船以舌門與車輛甲板相連,車輛可進塢裝於艇,亦能進機庫或到飛行甲板裝於直升機。塢頂設一單軌,保證自動向登入艇提供物資。
該級艦的車輛甲板有兩層,其間以2塊上下坡板連線。一層是主車輛甲板,用於裝載坦克、裝甲車等重型車輛;一層是副車輛甲板,用於裝載吉普車等輕型車輛。當用登入艇運輸車輛時,車輛可沿下坡板直接降到塢艙甲板;當用直升機運輸車輛時,車輛可沿上坡板直接升到機庫甲板。車輛甲板裝載面積3135平方米。
