長度計量技術中對圓度誤差的測量。圓度測量有迴轉軸法、三點法、兩點法、投影法和坐標法等方法。

定義

圓度測量

圓度

圓度是表示零件上圓的要素實際形狀,與其中心保持等距的情況。即通常所說的圓整程度。

圓度公差

圓度是限制實際圓對理想圓變動量的一項指標,其公差帶是以公差值t為半徑差的兩同心圓之間的區域。圓度公差屬於形狀公差,圓度誤差值不大於相應的公差值,則認為合格。

評定原則

圓度誤差評定有4種主要方法。

誤差評定 誤差評定

①最小區域法:以包容被測圓輪廓的半徑差為最小的兩同心圓的半徑差作為圓度誤差。

②最小二乘圓法:以被測圓輪廓上相應各點至圓周距離的平方和為最小的圓的圓心為圓心,所作包容被測圓輪廓的兩同心圓的半徑差即為圓度誤差。

③最小外接圓法:只適用於外圓。以包容被測圓輪廓且半徑為最小的外接圓圓心為圓心,所作包容被測圓輪廓的兩同心圓半徑差即為圓度誤差。

④最大內接圓法:只適用於內圓。以內接於被測圓輪廓且半徑為最大的內接圓圓心為圓心,所作包容被測圓輪廓兩同心圓的半徑差即為圓度誤差.

主要方法

迴轉軸法

迴轉軸法 迴轉軸法

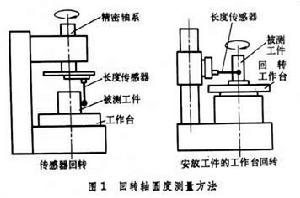

利用精密軸系中的軸迴轉一周所形成的圓軌跡(理想圓)與被測圓比較,兩圓半徑上的差值由電學式長度感測器轉換為電信號,經電路處理和電子計算機計算後由顯示儀表指示出圓度誤差,或由記錄器記錄出被測圓輪廓圖形。迴轉軸法有感測器迴轉和工作檯迴轉兩種形式。前者適用於高精度圓度測量,後者常用於測量小型工件。按迴轉軸法設計的圓度測量工具稱為圓度儀。

三點法

三點法 三點法

常將被測工件置於V形塊中進行測量。測量時,使被測工件在V形塊中迴轉一周,從測微儀(見比較儀)讀出最大示值和最小示值,兩示值差之半即為被測工件外圓的圓度誤差。此法適用於測量具有奇數棱邊形狀誤差的外圓或內圓,常用2 α角為90°、120°或72°、108°的兩塊V形塊分別測量。

兩點法

常用千分尺、比較儀等測量,以被測圓某一截面上各直徑間最大差值之半作為此截面的圓度誤差。此法適於測量具有偶數棱邊形狀誤差的外圓或內圓。

投影法

投影法 投影法

常在投影儀上測量,將被測圓的輪廓影像與繪製在投影屏上的兩極限同心圓比較,從而得到被測件的圓度誤差。此法適用於測量具有刃口形邊緣的小型工件。

坐標法

一般在帶有電子計算機的三坐標測量機上測量。按預先選擇的直角坐標系統測量出被測圓上若干點的坐標值 x、 y,通過電子計算機按所選擇的圓度誤差評定方法計算出被測圓的圓度誤差。

其他方法

利用數據採集儀連線百分表法

測量儀器:偏擺儀、百分表、 數據採集儀。

數據採集儀連線百分表測量圓度示意圖 數據採集儀連線百分表測量圓度示意圖

測量原理:數據採集儀會從百分表中自動讀取測量數據的最大值跟最小值,然後由數據採集儀軟體里的計算軟體自動計算出所測產品的圓度誤差。

優勢:

1)以較低的成本提高測量效率:與類似產品比較,其成本非常低,測量效率有較大的提高;

2)提高測量的準確性:傳統方式採用測量人員的目視觀看的方法容易導致錯誤的測量結果;

3)數據可追溯:保存數據記錄,並可進行追溯與分析,傳統模式由於無實時的記錄,可追溯性較差分析;

4)可裝配多個指示表,同時進行檢測,可更大程度上提高檢測的效率

5)可根據規格指標,自動提示測量的結果(NG或PASS)
