PE型顎式破碎機

PE型顎式破碎機簡介:

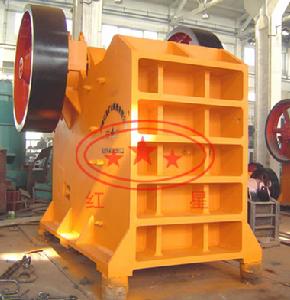

(圖)紅星PE型顎式破碎機紅星PE型顎式破碎機

顎式破碎機主要用於對各種礦石與大塊物料的中等粒度破碎。顎式破碎機(顎破)廣泛運用於礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的最高抗壓強度為320Mpa。

PE型顎式破碎機工作特點和類型:

顎式破碎機在礦山,建材和基建部門主要用作粗碎機和中碎機。按照給料口寬度大小,分為大,中,小型三種,給料口寬度大於600MM的為大型機,給料口寬度在300-600MM的為中型機,給料口寬度小於300MM的為小型機。
顎式破碎機的工作部分是兩塊顎板,一是固定顎板(定顎),垂直(或上端略外傾)固定在機體前壁上,另一是活動顎板(動顎),位置傾斜,與固定顎板形成上大下小的破碎腔(工作腔)。活動顎板對著固定顎板做周期性的往復運動,時而分開,時而靠近。分開時,物料進入破碎腔,成品從下部卸出;靠近時,使裝在兩塊顎板之間的物料受到擠壓,彎折和劈裂作用而破碎。
顎式破碎機按照活動顎板的擺動方式不同,可以分為簡單擺動式顎式破碎機(簡擺顎式破碎機)。複雜擺動式顎式破碎機(復擺顎式破碎機)和綜合擺動式顎式破碎機三種。

PE型顎式破碎機工作原理:

動顎懸掛在心軸上,可作左右擺動,偏心軸旋轉時,連桿做上下往復運動。帶動兩塊推力板也做往復運動,從而推動動顎做左右往復運動,實現破碎和卸料。此種破碎機採用曲柄雙連桿機構,雖然動顎上受有很大的破碎反力,而其偏心軸和連桿卻受力不大,所以工業上多製成大型機和中型機,用來破碎堅硬的物料。此外,這種破碎機工作時,動顎上每點的運動軌跡都是以心軸為中心的圓弧,圓弧半徑等於該點至軸心的距離,上端圓弧小,下端圓弧大,破碎效率較低,其破碎比i一般為3-6.由於運動軌跡簡單,故稱簡單擺動顎式破碎機。
簡擺顎式破碎機結構緊湊簡單,偏心軸等傳動件受力較小;由於動顎垂直位移較小,加工時物料較少有過度破碎的現象,動顎顎板的磨損較小。

PE型顎式破碎機的主要部件:

1機架
機架是上下開口的四壁剛性框架,用作支撐偏心軸並承受破碎物料的反作用力,要求有足夠的強度和剛度,一般用鑄鋼整體鑄造,小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成,再用螺栓牢固連結成整體,鑄造工藝複雜。自製小型顎式破碎機的機架也可用厚鋼板焊接而成,但剛度較差。
2顎板和側護板
定顎和動顎都由顎床和顎板組成,顎板是工作不分,用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁,動顎顎床懸掛在周上,要有足夠的強度和剛度,以承受破碎反力,因而大多是鑄鋼或鑄鐵件。
3傳動件
偏心軸是破碎機的主軸,受有巨大的彎扭力,採用高碳鋼製造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪,另一端裝飛輪。
4調節裝置
調節裝置有楔塊式,墊板式和液壓式等,一般採用楔塊式,由前後兩塊楔塊組成,前楔塊可前後移動,頂住後推板;後楔塊為調節楔,可上下移動,兩楔塊的斜面倒向貼合,由螺桿使後楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減後推力板支座與機架之間的墊片多少來實現。
5飛輪
顎式破碎機的飛輪用以存儲動顎空行程時的能量,再用於工業形成,使機械的工作符合趨於均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼製造,小型機的飛輪常製成整體式。飛輪製造,安裝時要注意靜平衡。
6潤滑裝置
偏心軸軸承通常採用集中循環潤滑。心軸和推力板的支撐面一般採用潤滑脂通過手動油槍給油。動顎的擺角很小,使心軸與軸瓦之間潤滑困難,常在軸瓦底部開若乾軸向油溝,中間開一環向油槽使之連通,再用油泵強制注入乾黃油進行潤滑。

PE型顎式破碎機參考資料:
