PE顎式破碎機

50-100 1200×1500 250×1200

簡介

PE鄂式破碎機即是復擺顎式破碎機，生產的該系列破碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。PE鄂式破碎機已廣泛運用於礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度350兆帕，直徑500-1800mm的各種物料。PE顎式破碎機破碎比大，產量高，維修簡便！使用起來也比較方便.

用途

1、該系列破碎機主要用於冶金、礦山、化工、水泥、建築、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和岩石用。
2、該系列破碎機最適宜於破碎抗壓強度不高於300MPa（兆帕）的各種軟硬礦石，被破碎物料的最大塊度不得大於技術參數表所規定 該系列破碎機工作方式為曲動擠壓型，

工作原理

電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的後壁上。當偏心軸鏇轉時，動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等於偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連線點軌跡為圓弧線。由於這種機械中動顎上各點的運動軌跡比較複雜，故稱為複雜擺動式顎式破碎機。

工作原理圖

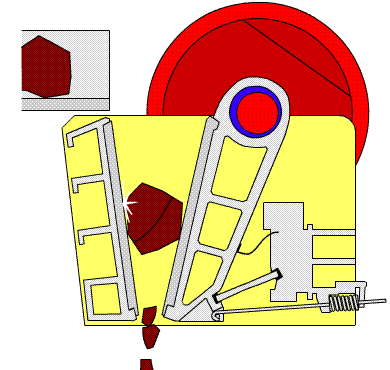

顎式破碎機的工作原理是：顎式碎破機的工作部分是由兩塊顎板（靜顎和動鄂）組成，靜顎垂直固定在機體前壁上，動鄂位置傾斜與固定顎板形成上大下小的破碎工作腔。在電動級驅動皮帶使偏心軸的動鄂上下運動，使得活動顎板對著靜顎做周期性的循環性動作。兩塊顎板靠近的時候使物料收到擠壓從而產生破碎的作用，當兩塊顎板分開時礦料進入破碎腔，成品礦料從出料口排出。

結構特點

PE鄂式破碎機其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式鄂破產品中那樣的片狀成分，產品質量較好。

結構圖示意圖

顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

技術參數

型號規格	進料口尺寸( ㎜ )	最大給料粒( ㎜ )	排料口調整范( ㎜ )	處理能力（m/h）	電機（Kw）	重量（t）
PE-250×400	250×400	210	20-60	3-13	15	2.8
PE-400×600	400×600	340	40-100	10-35	30	6.5
PE-500×750	500×750	425	50-100	25-60	55	10.6
PE-600×900	600×900	500	65-180	30-85	55-75	15.5
PE-750×1060	750×1060	630	80-180	72-150	90-110	28
PE-800×1060	800×1060	680	100-200	85-143	90-110	30
PE-870×1060	870×1060	750	170-270	145-235	90-110	30.5
PE-900×1060	900×1060	780	200-290	170-250	90-110	31
PE-900×1200	900×1200	780	95-255	100-240	110-132	49
PE-1000×1200	1000×1200	850	195-280	190-275	110-132	51
PE-1200×1500	1200×1500	1020	150-300	250-500	160	100.9
PEX-150×750	150×750	120	18-48	5-16	15	3.5
PEX-250×750	250×750	210	25-60	8-22	22	4.9
PEX-250×1000	250×1000	210	25-60	10-32	30-37	6.5
PEX-250×1200	250×1200	210	25-60	13-38	37	7.7
PEX-300×1300	300×1300	250	20-90	10-65	75	11

註：處理能力為加工中硬物料、破碎物料鬆散密度為1.6*10Kg/m時的數據。

外形尺寸（mm)

型號規格	A	B	C	D	E	F	G	H	I
PE-250×400	1315	938	554	890	812	1450	750	220	735
PE-400×600	1732	1110	636	1105	962	1565	955	255	990
PE-500×750	1916	1256	820	1270	1200	1890	1370	435	1185
PE-600×900	1840	1400	960	1540	1515	2305	1590	390	1505
PE-750×1060	2472	1820	1060	2010	1660	2450	1850	530	1980
PE-800×1060	2556	1780	1060	1970	1660	2610	2010	585	1840
PE-870×1060	2556	1780	1060	1970	1660	2660	2060	585	1840
PE-900×1060	2556	1780	1060	1970	1660	2690	2090	585	1840
PE-900×1200	3182	1976	1200	2125	1800	3335	2155	830	2530
PE-1000×1200	3182	1976	1200	2125	1800	3435	2255	830	2530
PE-1200×1500	3732	1780	1620	2700	2285	4200	2940	970	3480
PEX-150×750	1658	1236	790	625	800	1380	740	337	500
PEX-250×750	1667	1250	770	930	800	1545	855	305	850
PEX-250×1000	1992	1500	1010	930	900	1530	905	330	850
PEX-250×1200	2192	1700	1220	930	1000	1900	965	365	850
PEX-300×1300	2320	1840	1320	1110	1228	1750	1170	430	930

產品優勢特點

1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節範圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量小；
5.結構簡單，工作可靠，運營費用低。
6.設備節能：單機節能15%～30%，系統節能一倍以上；
7.排料口調整範圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
