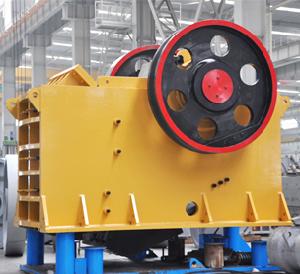

PE系列顎式破碎機

PE系列顎式破碎機

2.其破碎比大,產品粒度均勻; 3.墊片式排料口調整裝置,可靠方便,調節範圍大,增加了設備的靈活性; 7.排料口調整範圍大,可滿足不同用戶的要求;

產品介紹

PE系列顎式破碎機(簡稱顎破)主要用於各種礦石與大塊物料的中等粒度破碎,可破碎抗壓強度不大320Mpa的物料,分粗破和細破兩種。PE系列產品規格齊全,其給料粒度為125mm~750mm,是初級破碎首選設備。PE系列顎式破碎機(顎破)廣泛運用於礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。大中型顎式破碎機是黎明的拳頭產品之一,尤其在設計和生產大型顎式破碎機方面,在國內外已處於絕對領先水平。

性能特點

1.破碎腔深而且無死區,提高了進料能力與產量;
2.其破碎比大,產品粒度均勻;
3.墊片式排料口調整裝置,可靠方便,調節範圍大,增加了設備的靈活性;
4.潤滑系統安全可靠,部件更換方便,保養工作量小;
5.結構簡單,工作可靠,運營費用低。
6.設備節能:單機節能15%~30%,系統節能一倍以上;
7.排料口調整範圍大,可滿足不同用戶的要求;
8.噪音低,粉塵少。

結構組成

PE系列顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成,其中肘板還起到保險作用。
在將巨大石塊破碎成小石塊的過程中,第一道破碎機通常稱為"主"破碎機。為鄂式破碎機餵料時,物料從頂部入口倒入含有鄂齒的破碎室。鄂齒以巨大力量將物料頂向室壁,將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸,此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常採用球面滾子軸承,軸承的工作環境極為苛刻。軸承必須承受巨大的衝擊載荷,磨蝕性污水和高溫。儘管此工作環境極為苛刻,鄂式破碎機仍需非常可靠地工作,這是保證生產效率的關鍵一環。

工作原理

PE系列顎式破碎機破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動鄂上下運動,當動鄂上升時肘板和動鄂間夾角變大,從而推動動鄂板向定鄂板接近,與此同時物料被擠壓、搓、碾等多重破碎;當動鄂下行時,肘板和動鄂間夾角變小,動鄂板在拉桿、彈簧的作用下離開定鄂板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料,實現批量生產。

技術參數

型號規格 進料口尺寸( ㎜ ) 最大給料粒( ㎜ ) 排料口調整范( ㎜ ) 處理能力(m/h) 電機(Kw) 重量(t)
PE-250×400 250×400 210 20-60 3-13 15 2.8
PE-400×600 400×600 340 40-100 10-35 30 6.5
PE-500×750 500×750 425 50-100 25-60 55 10.6
PE-600×900 600×900 500 65-180 30-85 55-75 15.5
PE-750×1060 750×1060 630 80-180 72-150 90-110 28
PE-800×1060 800×1060 680 100-200 85-143 90-110 30
PE-870×1060 870×1060 750 170-270 145-235 90-110 30.5
PE-900×1060 900×1060 780 200-290 170-250 90-110 31
PE-900×1200 900×1200 780 95-255 100-240 110-132 49
PE-1000×1200 1000×1200 850 195-280 190-275 110-132 51
PE-1200×1500 1200×1500 1020 150-300 250-500 160 100.9
PEX-150×750 150×750 120 18-48 5-16 15 3.5
PEX-250×750 250×750 210 25-60 8-22 22 4.9
PEX-250×1000 250×1000 210 25-60 10-32 30-37 6.5
PEX-250×1200 250×1200 210 25-60 13-38 37 7.7
PEX-300×1300 300×1300 250 20-90 10-65 75 11
