預應力鋼筋張拉設備是使預應力混凝土結構里的鋼筋產生並保持預應力的設備。

預應力鋼筋張拉設備

分手動、電動和液壓傳動張拉機等。液壓張拉機拉力大、重量輕,使用靈活方便。按鋼筋張拉工藝有先張法和後張法兩種。先張法用的夾具可以重複使用;後張法用的錨具將成為構件的一部分,不能取下再用。常採用不同的夾具來錨固各種鋼筋,圓錐形夾具用於錨固直徑12~16毫米的鋼筋,鐓頭梳筋板夾具適用於板類構件中張拉低碳冷拔鋼絲,波形夾具可成批張拉和錨固鋼絲,螺桿錐形夾具則用於鋼筋束的後張自錨。作業時,鋼筋的一端錨固,另一端由張拉機通過夾具把鋼筋夾緊張拉。穿心式張拉機作業時將鋼筋穿入,打開前油嘴,由液壓泵把高壓油送入後油嘴,使張拉缸後退,利用尾部錨具將鋼筋錨固並張拉。張拉到所需應力值後,關閉後油嘴。前油嘴進油,活塞向前推出,頂壓錨塞,使鋼筋錨固。回程時,活塞靠彈簧復位,完成張拉。

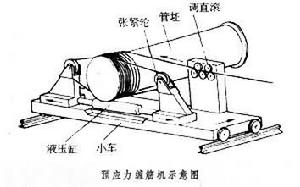

管類構件可採用環向預應力纏筋機,在管坯上纏繞預應力螺旋鋼筋(見圖)。作業時,管坯由卡盤夾持,通過調直張緊滾輪在管坯上繞4~5圈應力不大的螺旋鋼筋,此後液壓缸使兩側的張緊輪分開,鋼筋便張拉到預定的應力值。此時管坯旋轉,並開動小車,管體上就連續繞上預應力螺旋筋。螺距的大小由小車的行走速度來控制。
預應力鋼筋張拉設備預應力鋼筋張拉設備
隨著預應力構件生產批量的增加,一些專用的連續張拉設備得到發展,其特點是成組張拉效率高,需要的張拉力較小,可雙向交叉配筋,張拉均勻,易於實現自動化生產。
