電鑽,是利用電做動力的鑽孔機。是電動工具中的常規產品,也是需求量最大的電動工具類產品。每年的產銷數量占中國電動工具的35%。電鑽主要規格有4、6、8、10、13、16、19、23、32、38、49mm等,數字指在抗拉強度為390N/mm2的鋼材上鑽孔的鑽頭最大直徑。對有色金屬、塑膠等材料最大鑽孔直徑可比原規格大30~50%。

基本信息

簡介

電鑽電鑽
diàn zuàn
利用動力鑽孔機。是電動工具中的常規產品,也是需求量最大的電動工具類產品。每年的產銷數量占中國電動工具的35%。
電鑽主要規格有4、6、8、10、13、16、19、23、32、38、49mm等,數字指在抗拉強度為390N/mm2的鋼材上鑽孔的鑽頭最大直徑。對有色金屬塑膠等材料最大鑽孔直徑可比原規格大30~50%。

工作原理

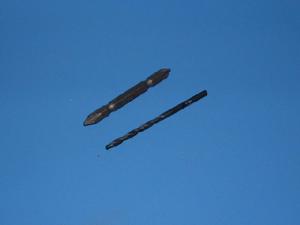

電鑽普通鑽頭
電鑽工作原理是電磁鏇轉式或電磁往復式小容量電動機的電機轉子做磁場切割做功運轉,通過傳動機構驅動作業裝置,帶動齒輪加大鑽頭的動力,從而使鑽頭刮削物體表面,更好的洞穿物體。

發展簡史

世界電動工具的誕生就是從電鑽產品開始的——1895年,德國Fein 公司研製出世界上第一台直流電鑽,這台電鑽重量14公斤,外殼用鑄鐵製成,只能在鋼板上鑽4毫米的孔。隨後出現了三相工頻(50Hz)電鑽,但電動機轉速沒能突破3000r/min。

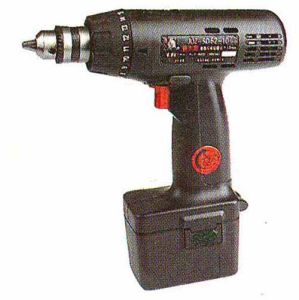

電鑽電池式電鑽
1914 年,出現了單相串激電動機驅動的電鑽,電動機轉速達10000r/min以上。
1927年,出現了供電頻率為150~200Hz的中頻電鑽,它既具有單相串激電動機轉速高的優點,又具有三相工頻電動機結構簡單、可靠的優點,但因需用中頻電流供電,使用受到限制。
60年代,出現了用鎳鎘電池作電源的無電源線的電池式電鑽。到70年代中後期,因電池價格降低,充電時間也縮短,這種電鑽在歐美、日本得到廣泛使用。
電鑽最初用鑄鐵作外殼,後改用鋁合金作外殼。60年代,熱塑性工程塑膠在電鑽上獲得套用,並實現了電鑽的雙重絕緣。
60年代還出現了電子調速電鑽。這種電鑽利用晶閘管等元件組成電子線路,以開關撳鈕被撳入的深度不同來調節轉速,從而使電鑽在使用時能按被加工對象的不同(如材料不同、鑽孔直徑大小等),選擇不同的轉速。

分類

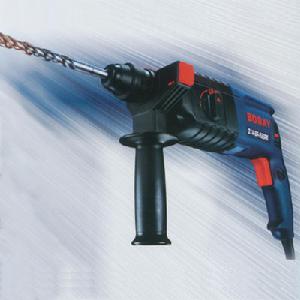

電鑽錘鑽
電鑽可區分為3類:手電鑽、衝擊鑽錘鑽
1、手電鑽:功率最小,使用範圍僅限於鑽木和當個電動改錐用,不具有太大的實用價值,不建議購買。
2、衝擊鑽:可以鑽木、鑽鐵和鑽磚,但不能鑽混凝土,有的衝擊鑽上說明了可鑽混凝土,其實並不可行,但對於鑽瓷磚和磚頭外層很薄的水泥是絕對沒有問題的。
3、錘鑽(電錘):可在任何材料上鑽洞,使用範圍最廣。
這3種電鑽價格由低到高排列,功能也隨之增多,具體如何選用,需要結合各自的適用範圍及要求。

套用

電鑽牙鑽機
1.建築與工業
廣泛適用於建築梁、板、柱、牆等的加固,裝修、牆安裝、支架、欄桿、廣告牌、空調室外機、導軌、衛星接收器電梯、鋼結構廠房等安裝。
2.醫學套用
(1)牙科:
20世紀初期,出現了壁掛式三彎臂牙科電鑽,其轉速達4000r/min,有的甚至可達10000r/min的速度,現在我們仍然在廣泛使用的繩輪傳動的三彎臂牙鑽機就是其衍生物。
(2)耳科:
現代耳科學之父Julius Lempert,1938年在紐約率先使用電鑽進行耳科手術,來治療慢性耳病和減低面神經損傷的發病率。但當時的電鑽難以控制,而且噪聲很大。現代的電鑽和氣鑽大大提高了轉速,加強了切削能力,快速切削鑽頭、金剛石鑽頭和沖洗-抽吸系統的使用使耳科醫師能夠快速完成精確的手術解剖,大大縮短手術時間。

生產

使用於家庭(國外稱DIY)的電鑽類產品,使用壽命、工作效率、加工精度等要求較低,產品數量大,約占電鑽類產品總量的70~80%;另外有30~20%的電鑽類產品,則屬專業工具,即中國通常稱“工業用電動工具”的產品,則技術要求較高,包括加工精度、使用可靠性(如一次故障時間、損壞次數)、使用壽命、性能水平(如扭矩、同軸度)等等均要高於家用產品。
雙重絕緣技術為手持式電動工具的使用提供了安全、可靠、先進的防止電擊事故的絕緣結構,是電動工具安全技術發展的趨勢。60年代起我國電動工具製造業就開始研究雙重絕緣在電動工具上的套用,並試製了電鑽等產品樣機,1998年雙重絕緣電動工具的產品僅占行業年產量的90%以上。

配件

電鑽電鑽

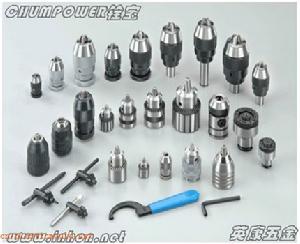

電鑽帶鎖緊功能扳手鑽夾頭
1.鑽夾頭
鑽夾頭是電鑽類電動工具的主要配件,占電鑽成本的10%-15%。常見的有鑰匙鑽夾頭,目前輕型、手緊鑽夾頭的開發與生產也取得了顯著成效。
手緊 、自緊式鑽夾頭,有一項重要指標,就是鑽夾頭的輸出力矩能夠大於其輸入力矩90%以上。
高端鑽夾頭主要被套用在要求較高的專業電動工具、台鑽等場合,高性能自鎖鑽夾頭和重型扳手鑽夾頭需求量不斷增加。高性能自鎖鑽夾頭具有高精度、高技術含量、高附加值和高效益等特點,主要與專業類電動工具中850W以上的衝擊電鑽和24V的直流衝擊電鑽配套。
由於電動工具的質量性能在提高,要求在震動、衝擊場合下能可靠地進行鑽孔作業,因而要求配套鑽夾頭有鎖緊功能,能保證電鑽在使用中所夾持的鑽頭等工具不鬆脫。全球自鎖鑽夾頭預計到2010年需求約1900萬隻。
2.高端鑽夾頭特點
電鑽電鑽
高端的手緊、自緊式鑽夾頭,性能先進,特點包括:
夾頭殼體有工程塑膠製造的,重量輕,且利於環保;也有金屬夾頭,強度高,剛性好;夾頭的同軸度很高,確保了加工精度;夾頭頂帶六角頭,非常易於夾頭的安裝、緊固和拆卸;夾頭頂帶鏇轉防塵套,具有工作時防止塵土、雜物嵌入夾頭和操作者可用於支撐於此使鑽夾頭工作更穩固的雙重作用;夾爪經特殊硬化處理,強度極高,在鑽削力過大時鑽頭在夾爪中鏇轉,但夾爪不會被損壞;
夾頭具有夾緊力信號功能。在夾緊鑽頭或工作時,當夾緊力達到一定值時夾頭髮出“咔噠”聲響,告訴使用者鑽頭已完全夾緊,工具可絕對安全地使用。隨著夾緊力增大,鑽頭可發出三聲“咔噠”之聲,分別對應了三種大小不同的夾緊力,鑽頭可在三種夾緊力中任一種狀態下絕對安全地使用。
這種夾緊力信號可使鑽夾頭工作在最佳夾緊力和安全狀態,可大大延長夾頭壽命。且夾緊力信號可給予使用者非常良好的感覺,使其極其容易地判斷夾頭是否達到最佳夾緊力和安全狀態,從而避免了夾緊力不夠,鑽頭打滑和夾緊力過大損壞鑽頭的事故。
夾頭還帶漏塵孔,可在工作過程中將嵌入夾頭內的塵土和雜物漏掉,從而保證工具的操作性,延長夾頭和鑽頭的使用壽命。

標準

電動工具標準體系,以產品為龍頭,安全標準、電磁兼容標準為主體的綜合標準化與層次結構相結合的標準體系,目前已有標準120項,按標準門類分基礎及安全和電磁兼容標準,技術管理標準、產品標準、零部件和附屬檔案標準、工藝標準及相關標準。

電鑽電鑽
(1)電磁兼容標準
電磁兼容性是指產品在其電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾能力。
國際:歐洲89/336/EEC電磁兼容指令於1996年1月1日起生效,實施許可證制度,開展EMC認證
中國:GB4343—1995《家用和類似用途電動、電熱器具,電動工具以及類似電器的無線電特性測量方法和允許值》。
(2)安全系列標準
電動工具安全系列標準是機械工業標準重點實施項目,是電動工具產品安全認證和產品質量監督抽查的依據,至2001年9月已有77家企業,300多個電動工具及附屬檔案產品通過認證、獲得“長城”標誌,認證產品的產量占行業總產量的90%以上。
(3)GB3883《手持式電動工具的安全》系列國家標準。由18項、27小類產品的要求與安全一般要求構成。
(4)國際電工委員會IEC745標準

型號選擇

1.購買多大的,也就是說購買最大能使用的電鑽頭是多大的,越大,當然就越貴了,就我個人感覺而言,最大20mm的鑽頭就足夠家用了,我買的那款最大是16mm的。
2.同一種型號的,還有一些附加功能的,例如,型號中有R的表示鑽頭可以正反轉,這樣有一個好處,就是當你用正轉鑽不動時,可以用反轉再試試,就我的使用體會而言,還是很有用處的,型號中有E的表示電鑽可以調速,當然也有好處了,在不需要那么高的速率時可以使用低速運行,當然有了這兩個功能,價格會要高點,具體選不選用,就看你的取捨了。
3.在預算不足的情況下,挑選價格適中的。

挑選

電鑽產品適合在鋼材、木材和塑膠上鑽孔,是手持式電動工具中使用最為普及的工具之一。一般的五金商店大到專業大賣場,小到路邊小五金店,都有電鑽銷售,為了選購到稱心如意的電鑽,一般應注意以下幾點。
一、電鑽產品是國家認監委規定的強制性認證產品,因此在選購時,首先應該查閱該工具是否有3C標誌,查閱的方法一般為,在工具的外包裝上或工具的銘牌上是否有3C標誌,若對此仍有疑義(由於電鑽的生產廠家未通過年度監督複查,國家認監委會暫停或撤消其證書),可上國家認監委的網站,查閱該工具的3C證書是否現行有效。
二、一般選購電鑽時,應選擇聲譽較好,較有影響力的大公司,因為這些大公司技術力量雄厚,質量控制比較嚴格,售後服務也比較規範。購買力較強的用戶,也可以選購一些國際品牌的工具。
三、應根據使用者的需要,先區別家庭用還是專業用,由於大多數的電鑽都是針對專業人員所設計,因此在選購前,應先區別專業與一般家庭用的工具。通常專業與一般家庭用的工具差別在功率上,專業用的工具功率較大,以方便專業人士減輕工作量,一般家庭用的工具由於工程較小,工作量也相對較小,因此工具的輸入功率也不需要很大。
四、觀察電鑽的外包裝,工具的外包裝應圖案清晰,沒有破損,塑膠盒堅固,開啟塑膠盒的搭扣應牢固耐用。
五、觀察電鑽的外觀,工具的外觀應色澤均勻,塑膠件表面無明顯影絲和凹痕、不應有劃痕或磕碰痕跡,外殼零件之間的裝配錯位≤0.5mm,鋁鑄件塗料光滑美觀無缺損,整機表面應無油污和污漬。用手握持時,自我感覺手感較好,開關的手柄應平整。電纜線的長度一般應不小於2米。
六、檢查電鑽的銘牌和說明書,工具的銘牌參數應與3C證書上的一致。說明書上應有製造商和生產廠的詳細地址和聯繫方式。銘牌或合格證上應有產品可追溯的批量編號。
七、用手握持電鑽,接通電源,用手頻繁操動開關,使工具頻繁起動,觀察工具開關的通斷功能是否可靠。同時觀察現場的電視機、日光燈是否有異常現象。以便確認工具是否裝有有效的無線電干擾抑制器。
八、電鑽通電運行一分鐘,運行時用手握持,手應無明顯感覺到任何不正常的顫動,觀察換向火花,其換向火花不應超過級,一般從工具的進風口處往裡看,在換向器表面應無明顯的弧光。運行時,應無不正常的噪聲。

市場

據歷年行業資料,全世界每年消耗的大量電動工具,有80%是由中國工廠(包括國內企業和外資企業)生產並組織出口的。據業內人士分析,其餘20%由國外電動工具企業生產的電動工具(基本上是專業工具),有許多零部件也是中國企業生產並出口的。
“電鑽類”產品,是電動工具中的常規產品,但卻是需求量最大的電動工具大類產品。在中國電動工具的生產與銷售總量中約占35%。中國電動工具行業是外向型特徵十分明顯的行業,從上世紀90年代開始至今全行業每年生產的電動工具,有85~90%是供外貿出口的。其中“電鑽”類產品的外貿出口數量在中國電動工具出口總量中的平均占有率37.22%。
2000年,中國出口 “電鑽”類產品3313.27萬台;
2001年,中國出口 “電鑽”類產品有3512.52萬台;
2002年,中國出口 “電鑽”產品有4789 .62萬台;
2003年,中國出口 “電鑽”類產品有5974.78萬台;
2004年,中國出口 “電鑽”類產品就有6481.02萬台;
2005年,中國出口電鑽產品6316.66萬台。
2005年中國“電鑽”類產品的外貿出口數量下降,主要原因由於原材料價格大幅上漲,導致生產成本大幅提高,因此企業控制了出口數量,從而引起出口數量小幅下降。另一個原因是行業產品結構調整,增加了電鏈鋸,其它電鋸等賣價較高產品的行銷。

使用

電鑽電鑽

1選擇方法

以室內天花板為例,天花板由鋼筋混凝土製成,如使用衝擊鑽鑽孔將會費很大的氣力,但用其來打牆就不會出現這種情況,因此衝擊鑽適合家庭中日常的使用,但對於打孔工作人員來說,應首選錘鑽。
在打牆時,錘鑽將會比衝擊鑽更加省力,關鍵在於兩者的結構和工作原理不同,衝擊鑽在使用的過程中需要人不斷的施加力而使其轉動,而在使用錘鑽時,只需開始時稍微施加一點力就可使鑽頭自動往前走。錘鑽-對家用而言,買價格在750元左右的錘鑽最合適。

2.購買注意事項

1.電鑽頭尺寸的選擇。隨著電鑽頭尺寸的增大,其價格也會隨之增高,家用的電鑽頭尺寸一般為20mm就可足夠。
2.電鑽附加功能選擇:同一種型號的,還會有一些附加功能,例如,型號中有R的表示鑽頭可以正反轉,其好處就是當正轉不行時,可轉換為反轉;型號中有E的表示電鑽可以調速,當不需要高的速率時可調至低速運行。
電鑽碳刷
3.產品品牌的選擇。有博世(BOSCH)牌,此外還有得偉(DeWalt)、喜利得(Hilti)、麥太保(metabo)、史丹利(Stanley)、威漢(Wiha)、費斯托(FESTOOL)等都是不錯的可選品牌。
4.在家具超市里見到電鑽套裝的促銷時,可不要頭腦發熱,立即購買,要看是否實用。

3.電鑽保養

電鑽由於要通風散熱,長期使用內部灰塵極多,灰塵會使齒輪及軸承(滑套)上的潤滑油混雜變質吸乾加劇磨損,特別是另類使用的更甚。為保障電鑽的鏇轉精度,減少因為軸承(滑套)磨損而產生過大的間隙,故極需要保持清潔內部和加脂潤滑。

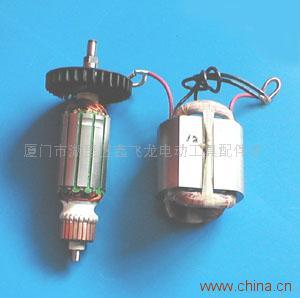

電鑽電鑽的轉子
方法:
鬆開電鑽外幾顆自攻釘或螺釘;平放把其中一半外殼掀開;一般新式手電鑽的結構是半嵌式的,即所有的機、電元件都裝置在另一半外殼內;
小心先取下碳刷,再拿下鑽夾頭這一端,再輕輕提起電機把轉子取出(不要碰傷漆包線),清抹轉子上的整流子(與碳刷接觸的那個就是),如果太髒或者磨損厲害可先用砂布打磨再用水砂紙或者金相砂紙打磨至光亮。
轉子前、後的軸承如果是密封的可以把外面抹乾淨即可,如果密封壞了的應及時換掉。把轉子前的螺鏇齒軸抹乾淨
把殼體內部的油污清抹乾淨。把鑽夾頭桿上的斜齒輪和兩端軸承(或軸套)清抹乾淨。
把卸下的東東裝回,先裝轉子;再裝鑽夾頭桿斜齒輪;裝碳刷,碳刷如果短於7-8毫米的要及時換新的。碳刷要裝好壓平,最後找一點“美孚”或“殼牌”潤滑脂加在齒輪副和軸承(或軸套)之間全部零件要裝好壓平檢查無誤後即可蓋上另一半,上緊螺釘,用手轉動感覺無卡滯,才可以通電試轉。
***嚴禁在帶電狀態下拆卸手電鑽!無電器基礎知識者切勿動手!***

操作規程

1.使用電鑽時的個人防護
1.1面部朝上作業時,要戴上防護面罩。在生鐵鑄件上鑽孔要戴好防護眼鏡,以保護眼睛。
1.2鑽頭夾持器應妥善安裝。
1.3作業時鑽頭處在灼熱狀態,應注意灼傷肌膚。
1.4鑽Φ12mm以上的手持電鑽鑽孔時應使用有側柄手槍鑽。
1.5站在梯子上工作或高處作業應做好高處墜落措施,梯子應有地面人員扶持。
2、作業前應注意事項
2.1確認現場所接電源與電鑽銘牌是否相符。是否接有漏電保護器。
2.2鑽頭與夾持器應適配,並妥善安裝。
2.3確認電鑽上開關接通鎖扣狀態,否則插頭插入電源插座時電鑽將出其不意地立刻轉動,從而可能招致人員傷害危險。
2.4若作業場所在遠離電源的地點,需延伸線纜時,應使用容量足夠,安裝合格的延伸線纜。延伸線纜如通過人行過道應高架或做好防止線纜被碾壓損壞的措施。
3、電鑽的正確操作方法
3.1在金屬材料上鑽孔應首先用在被鑽位置處沖打上洋沖眼。
3.2在鑽較大孔眼時,預先用小鑽頭鑽穿,然後再使用大鑽頭鑽孔。
3.3如需長時間在金屬上進行鑽孔時可採取一定的冷卻措施,以保持鑽頭的鋒利。
3.4鑽孔時產生的鑽屑嚴禁用手直接清理,套用專用工具清屑。
4.維護和檢查
4.1檢查鑽頭
使用遲鈍或彎曲的鑽頭,將使電動機過負荷面工況失常,並降低作業效率,因此,若發現這類情況,應立刻處理更換。
4.2電鑽器身緊固螺釘檢查
使用前檢查電鑽機身安裝螺釘緊固情況,若發現螺釘鬆了,應立即重新扭緊,否則會導致電鑽故障。
4.3檢查碳刷
電動機上的碳刷是一種消耗品,其磨耗度一旦超出極限,電動機將發生故障,因此,磨耗了的碳刷應立即更換,此外碳刷必須常保持乾淨狀態。
4.4保護接地線檢查
保護接地線是保護人身安全的重要措施,因此Ⅰ類器具(金屬外殼)應經常檢查其外殼應有良好的接地

危害

電鑽和其它電動工具一樣,也遇到了應對環保指令問題。歐盟頒布的ROHS指令(關於在電子電氣產品中限制使用六種有害物質指令),已於2006年7月1日起實施。此外,德國於2005年對從中國進口電動工具實施PAHS (多環芳香 )檢測。據了解,電鑽與鑽夾頭外殼如用工程塑膠製成,就有可能造成PAHS 超標。

電鑽、衝擊鑽、電錘如何選擇

電鑽是運用電做動力的鑽孔機具。是電動工具中的慣例商品,也是需求量最大的電動工具類商品。電鑽只具有鏇轉方法,格外適合於在需求很小力的資料上鑽孔,例如軟木、金屬、磚、瓷磚等。電鑽僅僅單單的憑靠電機股動傳動齒輪加大鑽頭轉變的力氣,使鑽頭在金屬、木材等物質上做刮削方法洞穿。
衝擊鑽依託鏇轉和衝擊來作業,可用於天然的石頭或混凝土。衝擊鑽的作業時在鑽頭夾頭處有調理鏇鈕,可調一般手電鑽和衝擊鑽兩種方法。可是衝擊鑽是運用內軸上的齒輪彼此跳動來完結衝擊作用,衝擊力遠遠不及電錘。它也能夠鑽鋼筋混泥土,可是作用欠安。
電錘是電鑽中的一類,首要用來在混凝土。樓板。磚牆和石材上鑽孔。專業在牆面,混凝土,石材上面進行打孔,還有多功用電錘,調理到恰當方位配上恰當鑽頭能夠替代一般電鑽,電鎬運用。電錘是運用底部電機股動兩套齒輪布局,一套完結它鑽,而另一套則股動活塞,猶如發動機液壓衝程,發生強壯的衝擊力,伴隨著鑽的作用。力氣能夠裂石分金。
電鎬是讓電機股動甩動的甩砣做彈跳方法運轉,使鎬頭有發生鑿擊地上的作用。液壓泵鎬是運用空壓機傳輸的氣體壓力股動電鎬里的泵錘來回彈動,然後發生鎬鑿擊地上的作用,可是電鎬只鑿,它的鎬頭並不轉變。
若是您常常在混凝土牆上鑽孔,那么一台兩公斤電錘是您的最佳挑選。因為電錘的氣缸布局,捶打力十分高,並具有每分鐘1,000到3,000的捶打頻率,可發生明顯的力,使您在混凝土牆上鑽孔垂手可得。配上一個轉接桿和一般電鑽的卡頭,它還能完結手電鑽功用,到達一機多用的意圖。即是調速電錘+轉接桿+13毫米電鑽卡頭,只需幾百元,再配上幾支常用的鑽頭,那么您家裡的大多數裝飾使命就能夠自個完結了。適百口裝,最適合打直徑為10毫米及10毫米以下的孔。
若是除了混凝土鑽孔,還要統籌在木材和金屬上鑽孔,並且在混凝土上鑽孔在十毫米以下,就能夠思考衝擊鑽,衝擊鑽靠斜齒輪發生衝擊,衝擊力不如電錘。可是價格低廉,象500瓦衝擊鑽都是極好的挑選。
手電鑽我們肯定都曉得,它適合在木板或許鐵板上打孔,可是千萬不要盼望它在混凝土牆上鑽孔有多大作為,那樣做很簡單損壞機器,一支手電鑽是最經濟的電動工具,即使是進口的,也只需求幾百元。電鑽是運用電做動力的鑽孔機具。是電動工具中的慣例商品,也是需求量最大的電動工具類商品。電鑽僅僅單單的憑靠電機股動傳動齒輪加大鑽頭轉變的力氣,使鑽頭在金屬、木材等物質上做刮削方法洞穿。電鑽首要標準有4、6、8、10、13、16、19、23、32、38、49mm等,數字指在抗拉強度為390N/mm2的鋼材上鑽孔的鑽頭最大直徑。
電鎬是讓電機股動甩動的甩砣做彈跳方法運轉,使鎬頭有發生鑿擊地上的作用。液壓泵鎬是運用空壓機傳輸的氣體壓力股動電鎬里的泵錘來回彈動,然後發生鎬鑿擊地上的作用,可是電鎬只鑿,它的鎬頭並不轉變。
總歸,電鑽只單單能鑽,衝擊鑽能鑽也能有略微錘擊的作用。錘鑽能鑽和較高的錘擊,電鎬則只做錘擊並不能鑽。
