鋅版

鋅版

是指用鋅版術製成的印版,主要用來印刷插圖、表格。銅鋅版的製版是通過照相的方法,把原稿上的圖文信息拍攝成正向的陰圖軟片,然後把正向陰圖軟片與塗布有感光膠的銅鋅版密附在一起進行曝光,曝光後的銅鋅版經顯影、堅膜處理,再用腐蝕液將印版的上的空白部分腐蝕,最後通過去膜處理得到凸起的印版。由於銅鋅版屬於即塗感光版,因此在制銅鋅版之前要對銅或鋅板的表面進行處理,以及塗布感光液。

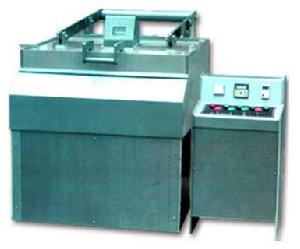

鋅版攪拌式鋅版

鋅版 (xīnbǎn)

是指用鋅版術製成的印版,主要用來印刷插圖、表格。鋅版發明初期,為單色線條圖照相凸版,圖面無濃淡層次之分。版材的準備及表面處理→感光液的塗布→曝光→顯影→堅膜→烤版→修版→腐蝕→整版1882年,後德人Meisendach發明照相網目版,將照相製版術向前推進了一大步,遂有單色照相網目銅版和二、三、四色照相網目銅版之創製,為照相製版術的進一步發展和套用開闢了廣闊的發展前景。

製版流程

銅鋅版製版流程概述:

銅鋅版的製版是通過照相的方法,把原稿上的圖文信息拍攝成正向的陰圖軟片,然後把正向陰圖軟片與塗布有感光膠的銅鋅版密附在一起進行曝光,曝光後的銅鋅版經顯影、堅膜處理,再用腐蝕液將印版的上的空白部分腐蝕,最後通過去膜處理得到凸起的印版。

由於銅鋅版屬於即塗感光版,因此在制銅鋅版之前要對銅或鋅板的表面進行處理,以及塗布感光液。銅鋅版的製版工藝過程如下:

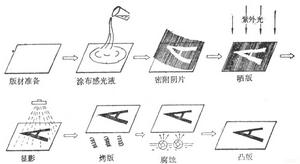

鋅版版材的準備及表面處理→感光液的塗布→曝光→顯影→堅膜→烤版→修版→腐蝕→整版

照相銅鋅版

凸版印刷術的進一步發展,是照相術套用於印刷製版而出現的照相銅鋅版的發明和套用。
用於印刷的照相機示意圖
照相銅鋅版是照相術套用於印刷製版之產物。主要包括照相銅版和照相鋅版,習慣上合稱銅鋅版。由法國人M.Cillot發明於1855年19世紀末傳入中國
鋅版銅鋅版製作工藝圖

照相銅鋅版發明初期,為單色線條圖照相凸版,圖面無濃淡層次之分。1882年,德人Meisendach發明照相網目版,將照相製版術向前推進了一大步,遂有單色照相網目銅版和二、三、四色照相網目銅版之創製,為照相製版術的進一步發展和套用開闢了廣闊的發展前景。
照相鋅版和照相銅版的製作工藝大致相同,均首先將原稿拍攝成陰像底片,然後將陰像底片貼敷在塗有感光層膜的鋅版或銅版之上進行曝光,曝光之後,底片上的圖文即可轉移到鋅版、銅版表面,再經化學藥液腐蝕處理,製成圖文高於版平面的金屬凸版,上版印刷。所不同者,鋅版一般用於單色線條圖畫之印製;而銅版則多用來製作帶有濃淡層次的圖畫,故需在拍攝底片時加上網目版,用網點來反映原圖的濃淡層次。如需製作彩色圖稿,則需採用三色照相銅版法,即在拍攝照相陰像底片時,在鏡頭前面(或後面)分次插入紅、綠、藍三原色濾色鏡,並改變網目角度,拍攝出、品紅、三種分色底片。再用三張分色底片分別曬制三塊分色銅版。這三塊分色銅版經過腐蝕、修版之後,即可作為分色印版,逐版套色印刷。

氧化鋅版

說起氧化鋅版的開始套用,應追朔到20世紀80年代末、90年代初,那時正是鉛印凸版印刷向膠印平版印刷轉型的過渡時期,加上當時電腦的普遍套用在印刷界掀起了由“水與火”向“光與電”的一場革命。在這種大環境下,順勢而出與電腦配套使用的印刷版材出現了。一種是PS版,再就是氧化鋅版

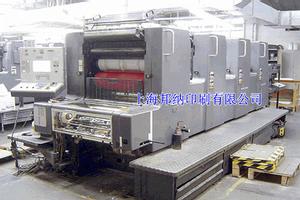

鋅版和印刷相關的機械
最初使用的氧化鋅版有多種尺寸、多種型號。常用的有:對開、四開和八開。對開版材在08、01膠印機都有套用。因上版簡單、短版印刷適用,深受全國各機關文印單位的歡迎。四開膠印機也有用氧化鋅版的,但不是太多。八開膠印機套用的應該是最多。在八開膠印機上,我們進行過實驗。一張好的八開版材在壓力、水墨調整合適的情況下,一般都可以印到一萬到兩萬印張。我們作過記錄,最多的一張氧化鋅版印信箋時,印張達到2.4萬印時版材仍然完好。
氧化鋅版最初使用時的條件有限,連氧化鋅版的潤版液藥水都要自己配對,4 種藥粉1 種甘油需要到醫藥危險品商店購買,那時各印刷廠家都備有1 個天平以便對買回的藥粉進行配對稱量。當印刷中出現髒版,配潤版液時就在藥水中多加點檸檬酸。為了在全國推廣對開氧化鋅版的使用,有的生產廠如01 膠印機的廠家專門製作和提供配套的版夾,08 膠印機因廠家沒有提供這樣的版夾,中國各地的文印單位都自行改造,或者互相仿效,並迅速推廣。
但隨著時間的推移,氧化鋅對開版材在08 膠印機和01膠印機上已經不太適用,進而逐漸被市場淘汰,主要原因有:
⑴版材對氣候的乾濕度要求太嚴,一有不適版材就會在印刷過程中起褶,出現印刷質量問題。
⑵制出的版材當即使用也會起褶。由於版材是用照相製版,把炭粉掛在版材上後,再經高溫固化在版材上,造成版材經高溫烘烤後,水分流失,平衡度降低。馬上印刷造成起褶不能使用。
⑶對開版材尺寸、面積過大,經印刷機感壓後容易起褶。
⑷因版材是紙質的,經過一段時間印刷以後,由於藥水對版材的侵蝕,再加上機器本身的壓力,還有水輥、墨輥對版材的衝擊與感壓,版材拉長出現印刷紙張正反對碼不齊問題。

面對市場淘汰產品的對策

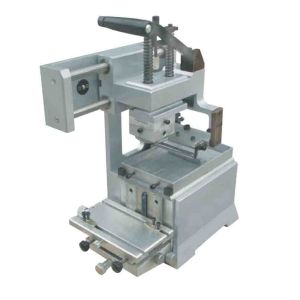

鋅版各種相關的印刷設備

造成以上種種原因,先後採取了很多辦法:


⑴製版前把版材放到一個單獨的房間,在地面擱置幾盆水,把版材掛在盆的上方,對版材進行加濕處理。
⑵製版後把版材放到一個密封的房間里,再進行掛版加濕。沒有加濕機條件有限的單位就在衛生間拉上繩子,掛上版材進行涼版處理。
⑶把版材後部分剪開個長10~20cm、底寬2cm的燕尾槽。把版材本身起褶加機器壓力和水墨輥的感壓一起從印版後部的燕尾槽中趕出,以達到讓版材不起褶的效果。
以上種種辦法試驗過後,上述問題還是沒有解決,因此各大文印單位相繼停止使用該種版材。四開膠印機氧化鋅版的套用不是太多,現在基本已經不用了。
一直用的比較普及和穩定性較強的八開氧化鋅版小膠印機,1800、450、3445和現在生產的橫進紙的A3+500都以上版簡單、印刷速度快、版材性能穩定而一直受到各印刷廠家的普遍歡迎。

套用圖解

PVC證卡簽名條製作流程(燙印法):
需要的設備:手動燙金機一台(演示使用的是高寶TC900)

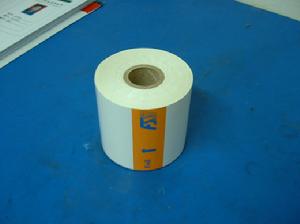

需要的耗材:燙印專用簽名條(德國庫爾茲)

鋅版鋅版

製作方法:

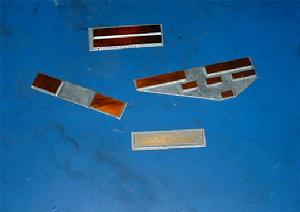

先製作鋅版,將所需要的簽名條形狀制出鋅版或銅版。

鋅版鋅版

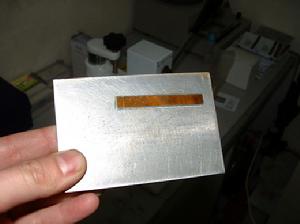

然後將鋅版粘在燙金版上,用普通化學膠水貼上

鋅版鋅版

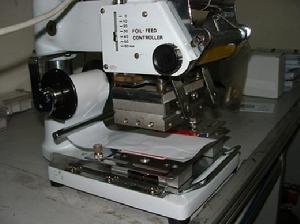

把簽名條安裝到燙金機上,將燙金機的問題調整到120-130度,對好位置就可以燙印了

鋅版鋅版

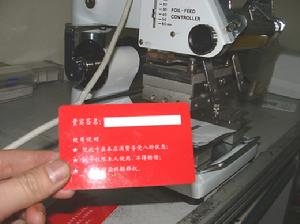

這是燙好的成品:

鋅版鋅版

成本比絲印的要低很多,一般專用的絲印白色簽名油墨要大約150-180元/公斤。
這種燙印簽名條每卷的價格大約為460元,長度為120米,寬度為8cm,如果以一個簽名條的長度為9cm、寬度為0.8CM計算(標準為寬0.6cm、長3-4cm),折合每個簽名條的最大成本大約為 0.007元。
