量水建築物
正文
用以量測渠道水流流量的設施。它的作用是，保證按照用水計畫準確地向各級渠道和田間分配水量，為按水量合理徵收水費提供依據，並為改進用水管理及水利規劃設計、科學研究等提供和積累資料。有些量水建築物還可用於小河道的水文測驗及水力模型試驗。水工建築物量水 兼作量水用的水工建築物主要有水閘、涵洞、渡槽、陡坡、跌水等。其基本要求是：具有一定量測精度；能同時量測及調節流量而不影響渠道正常工作；水工建築物應完整無損,無變形，不漏水,無泥沙淤積及雜物阻塞;水流平順,符合水力計算要求。量測流量一般是通過測定上游水頭或上下游水頭差，根據進口形狀、建築物形式、尺寸及水流流態，按照水力學原理計算流量，或製成圖表、曲線查用。

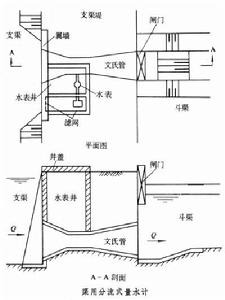

特設量水設施 在沒有水工建築物或現有水工建築物不能滿足量水要求條件下，或有特殊需要時採用。其優點是量水較準確，但需要專門修建的費用。按水力計算原則的不同，特設的量水設施可分為：①量水堰：設於明槽中用以量測水流流量的溢流堰。有各種形式的薄壁堰，如三角形堰、矩形堰、梯形堰、寬頂堰以及三角剖面堰、平坦V形堰等。②量水槽:在明槽中設定一縮窄段（喉道），使之發生臨界流，並於上游或上、下游特定位置測定水深以求得流量的量水設施。如矩形喉道槽、梯形喉道槽、U形喉道槽、巴歇爾槽、無喉道槽等。③量水孔口：孔口形狀常為矩形或圓形，通過測定孔口上游水頭（自由出流）或上、下游水頭差（淹沒出流）以確定流量。④量水管嘴及量水薄片孔口：利用流速改變所引起的水頭差來確定流量。⑤分流式量水計：利用文丘里管做過水主管,並在其喉道處連線裝有水錶的支管,通過水錶讀數以求得流量的量水設施（見圖）。特設量水設施均是預先建立水位與流量的關係。通過測定建築物上游某一規定位置的水頭或上、下游水頭差，即可用公式、表格或關係曲線，將測出的水位換算為流量。
!!
量水建築物形式的選擇，主要應考慮：擬測流量的大小及流量變幅，測流精度要求，對上下游水位差的要求及可用水頭的限制，水流挾沙及挾帶漂浮物情況，明槽的尺寸、形狀及行近渠槽的水流條件,施工條件等,最後通過經濟比較選定。 當前世界灌溉已開發國家較多地使用量水設施。量水堰槽的研究取得了較快進展，出現了各種新的測流設施和自動量水設備。隨著節約用水的深入開展，量水建築物將會得到更廣泛的使用和發展。
參考書目
P.Ackers,et al., Weirs and Flumes for Flow Measurement,John Wiley & Sons,New York,1978.
