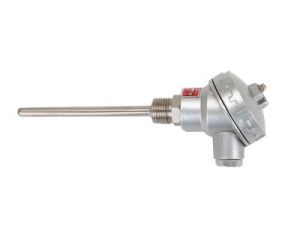

裝配熱電偶接測量或控制各種生產過程中0℃-1800℃範圍內的液體，蒸汽和氣體介質以及固體表面的溫度，裝配簡單，更換方便，壓簧式感溫元件，抗振性能好，測汩範圍大，機械強度高，耐壓性能好，廣泛用於電力、火電、冶金、醫學，化工、機械製造等行業。
工作原理
是基於賽貝克(seeback)效應，即兩種不同成分的導體兩端經焊接、形成迴路，直接測溫端叫測量端，接線端子端
工作原理圖熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的的大小隻和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，並配以種安裝固定裝置組成。
優點
裝配熱電偶更換方便
壓簧式感溫元件，
抗振性能好；
測溫範圍大
機械強度高，
耐壓性能好
結構
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，補償導線並配幾種安裝主固定裝置組成。補償導線是特種導線，用於熱電偶和二次（基地）儀表間的信號傳輸，能夠消除熱電偶冷端溫度變
裝配熱電偶熱電偶補償導線標準：GB/T4989-94
熱電偶補償電纜標準：Q/320831SQL07-96
主要技術指標
IE584
裝配熱電偶GB/T16839-1997
JB/T5582-1991
可選型號： B型、S型、K型、E型熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
裝配熱電偶熱電偶最小插入深度：應不小於其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93±3℃時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）。
接線盒形式
 |  |  |
與鎧裝熱電偶區別

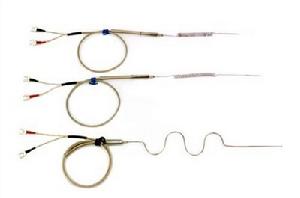

裝配熱電偶2、鎧裝熱電偶具有能彎曲、耐高壓、熱回響時間快和堅固耐用等許多優點，它和工業用裝配式 熱電偶一樣,作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件.它可以直接測量名種生產過程中從 0~800℃範圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
鎧裝熱電偶的工作原理是，兩種不同成份的導體兩端經焊接，形成迴路，直接測溫端叫工 作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在迴路中產生熱電 流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。 鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小隻和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套 1Cr18Ni9Ti不鏽鋼保護管，經 多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，並配以各種安裝固定裝置組成。 鎧裝熱電偶分絕緣式和接殼式兩種。
相關詞條
參考文獻
[1] 包頭市上儀自控儀表成套有限公司 http://www.btsyzk.com
[2]中國自動化網 http://www.ca800.com/product/html/2008-10-17/p126257.html
裝配熱電偶的主要技術參數
測量範圍及基本誤差限
熱電偶類別代號分度號測量範圍基本誤差限
鎳鉻－康銅WRKE0－800℃±0.75%t
鎳鉻－鎳矽WRNK0－1300℃±0.75%t
鉑銠13-鉑WRBR0-1600℃±0.25%t
鉑銠10－鉑WRPS0－1600℃±0.25%t
鉑銠30－鉑銠6WRRB0－1800℃±0.25%t
註：t為感溫元件實測溫度值（℃）熱電偶時間常數熱惰性級別時間常數（秒）熱惰性級別時間常數（秒）
Ⅰ90－180Ⅲ10－30
Ⅱ30－90Ⅳ＜10
◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。◆熱電偶最小插入深度：應不小於其保護套管外徑的8－10倍（特列產品例外）◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93±3℃時，絕緣電阻≥0.5兆歐（電壓100V）◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大於下表規定的值。規定的長時間使用溫度（℃）試驗溫度（℃）絕緣電阻值（Ω）
≥60060072000
≥80080025000
≥100010005000

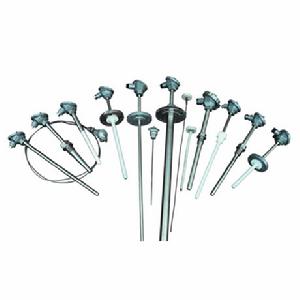

裝配熱電偶的型號命名方法

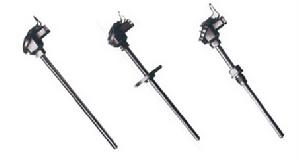

無固定裝置熱電偶固定螺紋式熱電偶活動法蘭式熱電偶
固定法蘭式熱電偶活絡管接頭式熱電偶固定螺紋錐形熱電偶
直形管接頭式熱電偶固定螺紋接頭式熱電偶活動螺紋管接頭式
